6063 išspaustas aliuminio juosta

6063 extruded aluminum bar is a versatile and widely used material in the aluminum alloy industry, renowned for its combination of strength, corrosion resistance, and excellent workability. This alloy belongs to the 6000 series, which primarily contains magnesium and silicon as its alloying elements, providing it with a balance of mechanical properties and welding characteristics.

Siųsti užklausą

1. Medžiagos sudėtis ir gamybos procesas

6063 aliuminio lydinys (ALMGSI0 . 5) yra vidutinio stiprumo lydinys, turintis puikų išsekinamumą, paviršiaus apdailą ir atsparumą korozijai. Šis populiarus architektūrinis lydinys sujungia geras mechanines savybes su puikiu formatavimu ir anodizuojančia reakcija:

Pirminiai legiruoti elementai:

Magnis (mg): 0.45-0.90% (kritulių kietėjimas)

Silicon (Si): 0.20-0.60% (formuoja mg₂si stiprinančias nuosėdas)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 98,0% (balansas)

Kontroliuojamos priemaišos:

Geležis (Fe): Mažiau arba lygi 0,35% maksimalus

Vario (Cu): mažiau arba lygus 0,10% maksimalus

Manganas (Mn): mažesnis arba lygus 0,10% maksimalus

Chromas (Cr): mažesnis arba lygus 0,10% maksimalus

Cinkas (Zn): mažesnis arba lygus 0,10% maksimalus

Titanas (Ti): mažesnis arba lygus 0,10% maksimalus

Kiti elementai: mažesnis arba lygus 0,05%, mažesnis arba lygus 0,15% bendras

Aukščiausios išspaudimo gamybos procesas:

Ruošinio paruošimas:

Aukšto grynumo pirminis aliuminis (mažiausiai 99,7%)

Tikslūs lydinio elementų papildymai

Gydymas degazuoja (vandenilis <0,2 ml/100 g)

Tiesioginio vėsinimo (DC) pusiau nuolatinis liejimas

Homogenizacija 560-580 laipsniu 4-8 valandoms

Ruošinio pašildymas:

Kompiuteriu kontroliuojamas šildymas į 450-480 laipsnį

Temperatūros vienodumas: ± 5 laipsnis

Oksido sluoksnio pašalinimas (skalė)

Išspaudimas:

Proveržio slėgis: 35-45 MPA

Veikimo slėgis: 20-35 mpa

RAM greitis: 5-15 mm/sek (priklausomas nuo profilio)

Išėjimo temperatūros valdymas: 510-540 laipsnis

Štampo temperatūra: 480-500 laipsnis

Aušinimas:

Oro aušinimas ar vandens gesinimas (priklausomas nuo temperamento)

Kontroliuojamas aušinimo greitis, siekiant optimalių savybių

Maksimali iškraipymo kontrolė

Tempimas:

0.5-2.0% nuolatinė deformacija

Tiesinimo ir streso palengvinimas

Dirbtinis senėjimas (T5/T6):

T5: 175-185 laipsnis 2-4 valandoms

T6: tirpalo šilumos apdorojimas (520-530 laipsnis) + dirbtinis senėjimas ({175-185 laipsnis 6-8 valandoms)

Baigimo operacijos:

Pjūvio iki ilgio tikslumas: ± 1 mm

Paviršiaus apdailos patobulinimas

Galutinis tiesumo patikrinimas ir pataisa

Visa gamyba palaiko visiško atsekamumo skaitmeninio proceso stebėjimą .

2. Mechaninės 6063 išspaustos juostos savybės

Nuosavybė	T5 (min)	T5 (tipiška)	T6 (min)	T6 (tipiškas)	Bandymo metodas
Galutinis tempimo stiprumas	150 MPa	160-185 mpa	205 MPA	215-230 mpa	ASTM E8
Derliaus stiprumas (0,2%)	110 MPA	120-145 mpa	170 MPa	180-200 mpa	ASTM E8
Pailgėjimas (2 colių)	8%	10-14%	8%	10-12%	ASTM E8
Kietumas (Brinell)	60 HB	65-75 hb	75 HB	80-90 hb	ASTM E10
Nuovargio stiprumas (5 × 10⁸)	70 MPA	75-85 mpa	95 MPA	100-110 mpa	ASTM E466
Šlyties stiprumas	90 MPa	95-110 mpa	120 MPa	125-140 mpa	ASTM B769
Elastingumo modulis	69,5 GPA	69,5 GPA	69,5 GPA	69,5 GPA	ASTM E111

Turto paskirstymas:

Išilginis ir skersinis turto santykis: 1,00: 0,95

Sienos storio efektas:<5% variation for up to 10mm thickness

Kampas iki plokščio sekcijos nuosavybės variacija:<10%

Paviršiaus ar pagrindinio kietumo variacija:<5 HB

3. paviršiaus apdaila ir išvaizda

Paviršiaus kokybės klasifikacija:

Architektūrinis laipsnis (AA10):

Ra mažesnis arba lygus 0,4 μm paviršiaus šiurkštumui

Nėra matomų defektų, esant 1 m peržiūros atstumui

Tinka dekoratyviniam anodavimui

Nuosekli spalva po anodavimo

Komercinė klasė (AA20):

Ra mažesnis arba lygus 0,8 μm paviršiaus šiurkštumui

Minor defects acceptable at >2 m peržiūros atstumas

Geras anodavimo atsakymas

Pramoninis laipsnis (AA30):

Ra mažesnis arba lygus 1,6 μm paviršiaus šiurkštumui

Funkcinės programos, kai išvaizda yra antrinė

Paviršiaus apdorojimo suderinamumas:

Anodizuojantis atsakymas: puikus

II tipas (sieros rūgštis): 5-25 μm storio

III tipas (kietas sluoksnis): 25-75 μm storio

Spalvų nuoseklumo įvertinimas: puikus

I architektūros klasė: Minimali 18 μm danga

II architektūros klasė: Minimali 10 μm danga

Mechaninis apdaila:

Šepetėlis/poliravimas: puikus atsakymas

Karoliukų pūtimas: vienodas matinis apdaila

Ryškus panardinimas: pasiekiamas didelis atspindėjimas

Tapyba/danga:

Miltelių dangos sukibimas: puikus

Šlapių dažų suderinamumas: gerai su tinkamu išankstiniu apdorojimu

Chromato konversijos danga: 1a klasė, kurią galima pasiekti

4. matmenų specifikacijos ir tolerancijos

Parametras	Standartinis diapazonas	Tiksli tolerancija	Komercinė tolerancija	Bandymo metodas
Skersmuo (apvalus)	5-300 mm	± 0,15 mm iki 30 mm	± 0,25 mm iki 30 mm	Mikrometras
		± 0,3% virš 30 mm	± 0,5% virš 30 mm
Plotis (stačiakampis)	10-200 mm	± 0,15 mm iki 50 mm	± 0,25 mm iki 50 mm	Apkaba
		± 0,3% virš 50 mm	± 0,5% virš 50 mm
Ilgis	1000-6500 mm	± 2 mm	± 5 mm	Juostos matavimas
Tiesumas	N/A	0,3 mm/m	0,5 mm/m	Tiesi
Pasukite (stačiakampis)	N/A	1 laipsnio maksimalus matuoklis	3 laipsnių maksimalus matuoklis	Proliaktorius
Kampinis spindulys	N/A	± 0,2 mm	± 0,5 mm	Spindulio matuoklis

Standartinės turimos formos:

Apvali juosta: skersmenys 5-300 mm

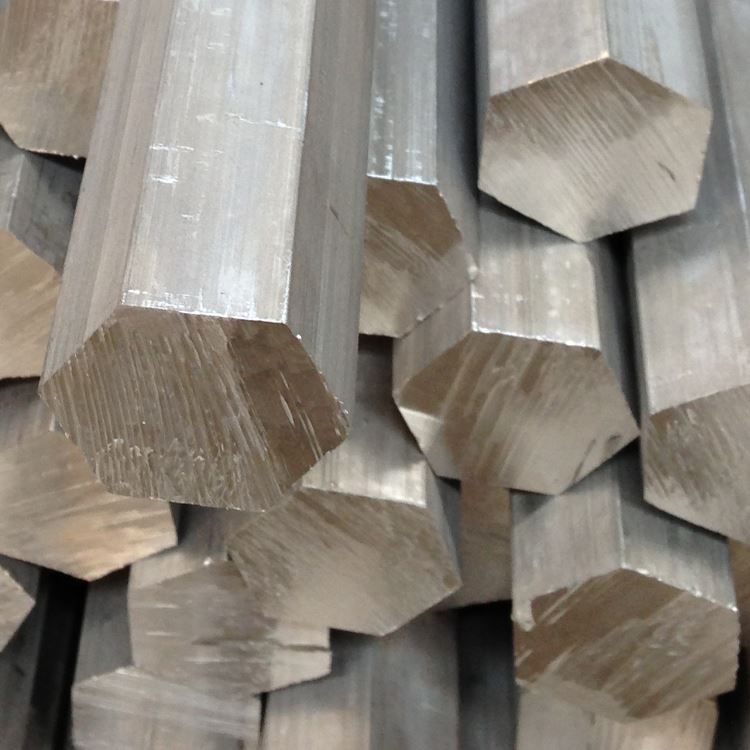

Šešiakampė juosta: per butus 8-75 mm

Kvadratinė juosta: šoniniai matmenys 5-150 mm

Stačiakampė juosta: plotis iki 200 mm, storis nuo 3 mm

Pasirinktiniai profiliai yra su tinkamais įrankiais

5. Simpos žymėjimo ir terminio apdorojimo parinktys

Simpos kodas	Proceso aprašymas	Optimalios programos	Pagrindinės charakteristikos
T1	Atvėsęs nuo išspaudimo ir natūraliai senatvės	Nekritinės programos	Vidutinis stiprumas, puikus formavimas
T4	Tirpalas, apdorotas ir natūraliai senstančiu	Formuojančios programos	Geras formatavimas, saikingas stiprumas
T5	Atvėsęs nuo išspaudimo ir dirbtinai pagyvenusių	Bendrasis tikslas	Gera jėga, puikus išspaudimas
T6	Tirpalas termiškai apdorotas ir dirbtinai brandintas	Struktūrinės programos	Maksimalus stiprumas ir kietumas
T52	Atvėsęs nuo ekstruzijos, palengvintas stresas, dirbtinai	Ilgio kritinės programos	Patobulintas tiesumas, gera jėga
T83	Sprendimas Šilumos apdorotas, šaltai dirbtas, dirbtinai pagyvenęs	Aukšto streso programos	Sustiprinta jėga geram tvirtumui

Simpatiškos atrankos gairės:

T5: ekonomiškiausia standartinėms programoms

T6: Kai reikia maksimalaus stiprumo

T4: Kai reikia formuoti po ekstroliacijos

T52: programoms, kurioms reikalingas griežtas matmenų stabilumas

6. apdirbimo ir gamybos charakteristikos

Operacija	Įrankio medžiaga	Rekomenduojami parametrai	Komentarai
Posūkis	HSS, karbidas	Vc =200-500 m/min, f =0.1-0.4 mm/rev.	Puikus paviršiaus apdaila
Gręžimas	HSS, karbidas	Vc =80-150 m/min, f =0.15-0.3 mm/rev.	Mažos pjovimo jėgos
Frezavimas	HSS, karbidas	Vc =200-600 m/min, fz =0.1-0.25 mm	Puiki lusto evakuacija
Bakstelėjimas	HSS, padengtas skarda	VC =10-30 m/min	Puiki siūlų kokybė
Pjaustymas	Karbidas	VC =800-1500 m/min, vidutinis žingsnis	Nuvalykite pjūvius su minimaliu Burr
Sriegis	HSS, karbidas	VC =150-300 m/min, smulkus tiekimas	Puiki siūlų apdaila

Gamybos gairės:

Mašinų įvertinimas: 90% (1100 aliuminio=100%)

Paviršiaus apdaila: puikus (Ra 0.5-1.6 μm lengvai pasiekiamas)

Lusto formavimas: trumpi traškučiai su tinkamais įrankiais

Aušinimo skystis: vandenyje tirpi emulsija arba minimalus tepimas

Įrankių nusidėvėjimas: minimalus su tinkamais parametrais

Formabilumas: Puiku T1/T4 sąlygomis

Bendrumas: Minimalus spindulys=1 × storis (T1/T4), 2 × storis (T6)

Suvialumas: gerai naudojant TIG/MIG metodus

Siūlų riedėjimas: puikūs rezultatai T4 būkle

7. Korozijos pasipriešinimo ir apsaugos sistemos

Aplinkos tipas	Atsparumo reitingas	Apsaugos metodas	Laukiamas pasirodymas
Kaimo/miesto atmosfera	Puiku	Malūno apdaila arba anodavimas	15-20+ metai
Pramoninė atmosfera	Labai gerai	I klasės anodavimas	10-15 metai
Jūrų aplinka	Gerai	Anodizavimas + sandarinimas	5-10 metai su technine priežiūra
Didelė drėgmė	Puiku	Standartinis anodavimas	10-15 metai
Cheminis poveikis	Vidutinis	Kietas anodavimas + sandarinimas	Konkrečios programos
UV ekspozicija	Puiku	Išvalyti anodavimą	Jokio degradacijos

Paviršiaus apsaugos galimybės:

Anodavimas:

Aiškus (natūralus): puikus aiškumas ir skaidrumas

Spalvota anodavimas: nuoseklus spalvų vystymasis

Sunkus anodavimas: pranašesnis atsparumas dėvėjimams

Antspaudo parinktys: karštas vanduo, nikelio acetatas, PTFE

Konversijos dangos:

Chromatas per mil-dtl -5541

Ne chromo alternatyvos

Mechaninis apdaila:

Šepetinė apdaila: vienodas kryptinis modelis

Poliruota apdaila: pasiekiama veidrodinė išvaizda

Smėlio spalvos: nuosekli matinė tekstūra

Organinės dangos:

Miltelių danga: puikus sukibimas ir patvarumas

Skystieji dažai: gerai su tinkamu išankstinio apdorojimu

Išvalomos apsauginės dangos: apsauga nuo UV ir dilimo

8. fizinės inžinerinio dizaino savybės

Nuosavybė	Vertė	Dizaino svarstymas
Tankis	2,70 g/cm³	Svorio skaičiavimas komponentams
Lydymosi diapazonas	615-655 laipsnis	Šiluminio apdorojimo apribojimai
Šilumos laidumas	200-220 W/m·K	Šilumos kriauklių pritaikymas
Elektrinis laidumas	50-55% iacs	Elektros programos
Specifinė šiluma	900 J/kg · k	Šiluminės masės skaičiavimai
Šilumos išsiplėtimas (CTE)	23.4 ×10⁻⁶/K	Šilumos išplėtimo pašalpos
Youngo modulis	69,5 GPA	Struktūriniai skaičiavimai
Puasono santykis	0.33	Struktūrinės analizės parametras
Atspindėjimas	80-85% (poliruota)	Optinės/apšvietimo programos

Dizaino aspektai:

Darbinio temperatūros diapazonas: -80 laipsnis +175 laipsnis

Turto išlaikymas: puikus žemiau 100 laipsnių

Elektrinis laidumas: aukštesnis už daugelį aliuminio lydinių

Magnetinės savybės: ne magnetiniai

Perdirbamumas: 100% perdirbama, didelė laužo vertė

Poveikis aplinkai: mažas anglies pėdsakas, palyginti su plienu

9. kokybės užtikrinimas ir testavimas

Standartinės bandymo procedūros:

Cheminė sudėtis:

Optinės emisijos spektroskopija

Visų pagrindinių elementų ir priemaišų patikrinimas

Mechaninis testavimas:

Tempimo bandymas (išilginis)

Kietumo bandymas („Webster“/„Brinell“)

Matmenų tikrinimas:

Skersmuo/matmenys keliose vietose

Tiesumo patikrinimas

Paviršiaus apdailos matavimas

Vaizdinis patikrinimas:

Paviršiaus defektų vertinimas

Št Linijos vertinimas

Paviršiaus išvaizdos vienodumas

Specializuotas testavimas (jei reikia):

Atsakymo testas anodavimo

Grūdų struktūros vertinimas

Laidumo tikrinimas

Standartiniai sertifikatai:

Malūno bandymo ataskaita už en 10204 2.1/3.1

Cheminės analizės sertifikavimas

Mechaninių savybių sertifikavimas

Matmenų tikrinimo ataskaita

Šilumos apdorojimo sertifikavimas (T6 temperamente)

10. programos ir dizaino aspektai

Pirminės programos:

Architektūriniai komponentai:

Lango ir durų rėmai

Užuolaidų sienų sistemos

Turėklai ir baliustrados

Dekoratyvinė apdaila ir bagetai

Transportas:

Automobilių apdaila ir komponentai

RV ir priekabų komponentai

Dviračių rėmai ir komponentai

Elektrinis:

Šilumos kriauklės ir šiluminis valdymas

Elektriniai gaubtai ir korpusai

LED apšvietimo įrenginiai ir profiliai

Vartojimo prekės:

Baldų komponentai

Prietaiso apdaila ir dalys

Dušo gaubtai ir vonios aksesuarai

Pramoniniai komponentai:

Pneumatiniai cilindrų vamzdžiai

Mašinų apsaugos ir rėmai

Konvejeriai ir medžiagų tvarkymas

Projektavimo pranašumai:

Puikus estetinių pritaikymų paviršiaus apdaila

Sudėtingų profilių ekstruzijos pranašumas

Geras stiprumo ir svorio santykis

Puikus atsparumas korozijai

Išskirtinis anodavimo atsakymas

Paprastas gaminimas ir prisijungimas

Ekonomiškai efektyvus, palyginti su didesnio stiprumo lydiniais

Nuoseklios savybės ir kokybė

Lengvai prieinamas įvairių formų ir dydžių

Tvari medžiaga, turinti didelį perdirbto turinio potencialą

Dizaino apribojimai:

Mažesnis stiprumas, palyginti su 6061/6082 lydiniais

Nerekomenduojama labai stresuotiems struktūriniams pritaikymams

Ribotas suvialumas, palyginti su 6061

Sumažintos mechaninės savybės suvirintos šilumos paveiktose zonose

Temperatūros apribojimai viršija 175 laipsnius

Ekonominiai sumetimai:

Puikus išlaidų ir našumo balansas

Mažesnės apdorojimo išlaidos nei didesnio stiprumo lydiniai

Sumažintos apdirbimo išlaidos dėl puikaus apdirbimo

Ilgas aptarnavimo laikas su minimalia priežiūra

Aukšta laužo vertė gyvenimo ciklo pabaigoje

Populiarus Žymos: 6063 išspaustas aliuminio juosta, Kinija 6063 Išspausta aliuminio juostų gamintojai, tiekėjai, gamyklos
