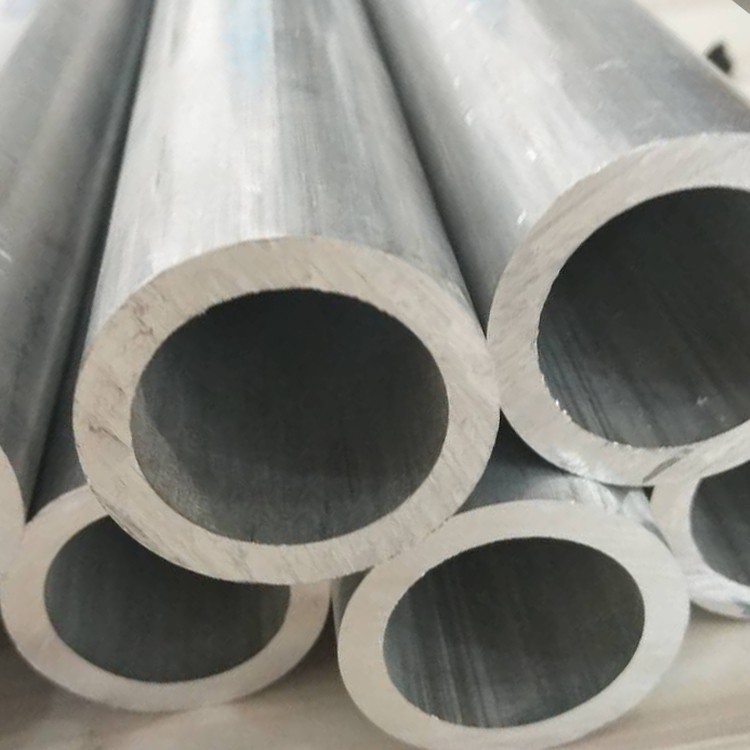

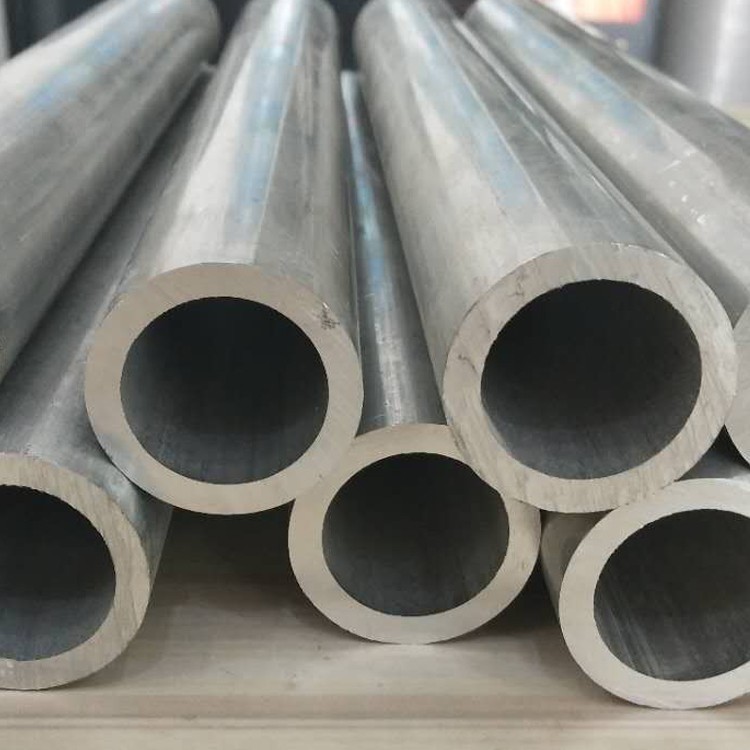

3003 Aliuminio apvalus vamzdis

3003 Besiūlus aliuminio vamzdis yra daugiafunkcinė ir aukštos kokybės medžiaga, plačiai naudojama keliose pramonės šakose .

Siųsti užklausą

1. Medžiagos kompozicija ir standartai

Atitinka ASTM B210, ASTM B491 ir EN 573-3 standartus, 3003 Aliuminio apvalus vamzdelis pasižymi mangano patobulinta lydinio formule, optimizuota aukštesniam formavimo ir korozijos atsparumo korozijai:

Pirminiai elementai:

Manganas (Mn): 1.0-1.5% (padidina stiprumą nepakenkiant elastingumui)

Magnis (mg): mažesnis arba lygus 0,10% (pėdsakų kiekis apdorojimo padidinimui)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 97,8% (balansas)

Priemaišų ribos:

Geležis (Fe): mažesnis arba lygus 0,7%

Silicis (SI): mažesnis arba lygus 0,6%

Vario (Cu): 0.05-0.20%

Cinkas (Zn): mažesnis arba lygus 0,10%

Pateikiami ant deformacijų keptų laikiklių, įskaitant H14 (¼ kieto), H18 (½ kietų) ir O (atkaitintų) kiekvienam ASTM B210 specifikacijoms ., sertifikuotos MIL-T -5062 B Trečiojo plano ir NSF/Ansi 61. Vienodas atsparumas korozijai .

2. jėgos našumas

„3003“ siūlo išskirtinį šalčio formavimą, o struktūrinėms reikmėms-vidutinio stiprumo:

Nuosavybė	O nuotaika	H14 nuotaika	H18 nuotaika	Bandymo standartas
Tempimo stiprumas (RM)	110-145 mpa	145-180 mpa	170-215 mpa	ASTM E8
Derliaus stiprumas (RP0.2)	35-50 mpa	125-150 mpa	160-195 mpa	ASTM E8
Pailgėjimas per pertrauką (%)	25-35%	8-15%	4-8%	ASTM E8
Suspaudimo išeiga	40 MPA	130 MPA	165 MPA	ASTM E9
Šlyties stiprumas	75 MPA	100 MPa	130 MPA	ASTM B769
Nuovargio ištvermė (10⁷ ciklai)	60 MPA	75 MPA	95 MPA	ISO 1099
Gilus piešimo santykis (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >90% lankstumas esant -196 laipsniui ir pasižymi puikiomis formuojančiomis savybėmis šaldančiose operacijose .

3. šilumos apdorojimas ir apdorojimas

Kaip pašildytas lydinys, mechaninės savybės pasiekiamos sukietėjus deformacijai:

Šaltojo darbo procesas

Karštas riedėjimas: Pradinis apdorojimas esant 370-480 laipsniui iki 8 mm storio

Šaltas piešinys: Nuoseklus pasiekimas:

O Simper: pilna metimo 415 laipsnio

H14: 7-15% ploto mažinimas

H18: 25-30% ploto mažinimas

Tarpinis atkaitinimas: 315-345 laipsnis 2 valandas per 50% sumažinimą

Gauta mikrostruktūra

Grūdų dydis: ASTM 6-9 (10-30 μm lygiaverčiai grūdai)

Dispersoidai: Al₆ (Mn, Fe) fazės dalelės (<0.5μm)

Dislokacijos tankis: 10⁷/cm² (o) iki 10¹⁰/cm² (H18)

Tekstūros koeficientas:<0.65 for deep drawing applications

Perkristalizacijos slenkstis: 250-280 laipsnis

4. matmenys ir pritaikymas

Pagaminta iki tikslių ŠVOK ir architektūrinių programų nuokrypių:

Parametras	Standartinis diapazonas	Tiksli tolerancija	Pasirinktinės parinktys
Išorinis skersmuo	3-400 mm	± 0,1% OD	Elipsiniai profiliai
Sienos storis	0.3-8 mm	± 8% masės	Kūginės sekcijos
Ilgis	0.5-12 m	+2 mm/-0 mm	Suvyniota iki 60 m
Tiesumas	-	1 . 5 mm/m maks.	± 0,5 mm/m
Ovališkumas	-	Mažiau arba lygus 1,2% TIR	Mažiau arba lygus 0,5% TIR
Bendras spindulys (min)	1,0 × OD	-	Mažiausiai 0,6 × OD

Specialus gaminimas:

Plėtros formavimas šilumokaičio ryšiams

Rotary Mising, skirtas mažinti kūginį

Individualizuotas galų formavimas (paūmėjimas, karoliukas, išsipūtimas)

Rodinio skandalo mechaninių jungčių griovelis

Spiralinių vamzdžių konfigūracijos

5. atsparumo korozijai savybės

Aplinkos veiklos duomenys

Aplinka	ISO 9223 reitingas	Korozijos greitis (μm per metus)	Apsaugos rekomendacija
Gėlas vanduo	RC1 (puikus)	<0.5 μm/yr	Vidinis pasyvavimas
Cheminis tvarkymas	Rc2 (puikus)	1-3 μm/per metus	Polietileno pamušalas
Pakrančių atmosfera	Rc3 (geras)	3-8 μm/per metus	Chromato konversijos danga
Pramoninė zona	Rc3 (geras)	8-15 μm/per metus	Miltelių danga
Maisto apdorojimas	RC1 (puikus)	0,2 μm per metus	Elektropolidavimas

Apsaugos sistemos:

Pasyvavimas: Azoto rūgšties gydymas ASTM B580

Dangos:

Epoksidinės fenolio dangos: 30-60 μm DFT

Poliuretanas: 40-80 μm UV atsparumui

Galvaninė apsauga: Cinko purškimo metalizavimas + sandariklis

Biocidinis gydymas: Sidabro jonų impregnavimas mikrobų valdymui

6. Mašinų charakteristikos

Optimizavimo parametrai

Operacija	Įrankio medžiaga	Greitis (m/min)	Pašaras (mm/re.)	Pastabos
Posūkis	Karbidas K10	250-450	0.25-0.45	Aštrus teigiamas grėblys
Frezavimas	Carbide K20	300-500	0.15-0.30	Aukštos spiralės įrankiai
Gręžimas	HSS-CO5	100-150	0.12-0.20	130 laipsnių taško kampas
Bakstelėjimas	HSS-CO5	25-40	Pikis suderintas	90% sriegio gylis

Našumo metrika:

Mašinų indeksas: 95% (bazinė linija: 2011- t 3=100%)

Paviršiaus šiurkštumas: RA 0,5 μm pasiekiamas sausas apdirbimas

Pastatytas atsparumas kraštui: puikus (1 laipsnis per ISO 3685)

Lusto formavimas: ištisiniai spiraliniai lustai

Įrankio gyvenimas: 50% ilgesnis nei 6061 lydinys

Aušinimo skysčio rekomendacija: minimali (5-7% emulsija)

7. suvirinamumas ir sujungimo metodai

Puikus suvialumas tarp procesų

Dujų metalo lanko suvirinimas (GMAW)

Užpildo viela: ER4043 (ALSI5) arba ER1100

Ekranuojančios dujos: ar + 25-30% He mišinys

Vielos greitis: 8-12 m/min (od 12-50 mm)

Šilumos įvestis: mažesnis arba lygus 0,8 kJ/mm

Sujungimo metodai

Litavimas:

Cinko-aliuminio kareiviai: 390-450 laipsnis

Flux tipas: nekorozinis organinis

Klijuojamasis ryšys:

Poliuretano klijai: 18-25 MPA šlyties

Epoksidinės sistemos: 30-40 MPA tempimas

Mechaninis pritvirtinimas:

Kartuojamos galutinės jungtys

Stumkite jungtis

Nuolatinių sąnarių kaupimas

8. fizinės savybės

Nuosavybė	Vertė	Bandymo standartas
Tankis	2,73 g/cm³	ASTM B311
Šilumos laidumas (25 laipsniai)	193 W/m·K	ASTM E1461
Cte (20-100 laipsnis)	23,2 μm/m · laipsnis	ASTM E228
Elektrinis laidumas	51% IAC	ASTM B193
Elastingumo modulis	69,0 GPA	ASTM E111
Specifinė šiluma (100 laipsnių)	897 j/kg · k	ASTM E1269
Šilumos išplėtimo koeficientas	0,55 m/m laipsnis	ASTM D696
Atspindėjimas (matomas)	85%	ASTM E903
Išmetimas (poliruotas)	0.05	ASTM E423

9. paviršiaus kokybės standartai

Apdailos galimybės:

Malūno apdaila: Ra 0.8-1.2 μm

Šepetinė apdaila: Ra 0.3-0.6 μm

Veidrodinis lakas: Ra<0.1μm achievable

Satino anodizacija: Ra 0,4 μm

Tikrinimo kriterijai (ASTM B491):

Paviršiaus netobulumai: mažesnis arba lygus 0,005 mm gylyje

Štm

Pakitimai: nėra

Oxide uniformity: >95% aprėptis

Valymo protokolai:

Šarminis valymas per AMS 2647

Ryškus dekoratyvinių pritaikymų panardinimas

Garų valymas maisto produktų vamzdeliams

10. sertifikatai ir testavimas

Kokybės užtikrinimo protokolai

Cheminis patikrinimas:

Optinės emisijos spektrometrija

ICP masės spektroskopija priemaišoms

Fizinis bandymas:

Slekimo testas iki 60% OD sumažėjimo

Atvirkštinio lenkimo testas: 180 laipsnių be krekingo

Hidrostatinio slėgio bandymai: 3 × darbo slėgis

NDT metodai:

Eddy dabartinis testavimas ASTM E309

Ultragarsinis sienos storio patikrinimas

Helio nuotėkio bandymas

Pramonės pažymėjimai

NSF/ANSI 61 geriamojo vandens sistemoms

ASME BPVC VIII skyrius

FDA CFR 21.177.1500 (kontaktas su maistu)

MIL-T -5062 B Karinio jūrų laivyno specifikacija

PED 2014/68/ES I priedas

„Lloyd“ registro tipo patvirtinimas

Pirminės programos: Šilumokaičio komponentai, kondensatoriaus vamzdžiai, lašelių drėkinimo sistemos, baldų rėmai, dekoratyvinės struktūros, cheminio perdavimo linijos ir kriogeniniai indai, kuriuose atsparumas korozijai ir formavimosi yra kritinės .

Pakuotė: VCI popieriaus susipynimo + PE įvyniojimo paketai, suvirškinami su sustiprintais kampais . Standartinis švino laikas: 3 savaitės atsargų dydžiams .
