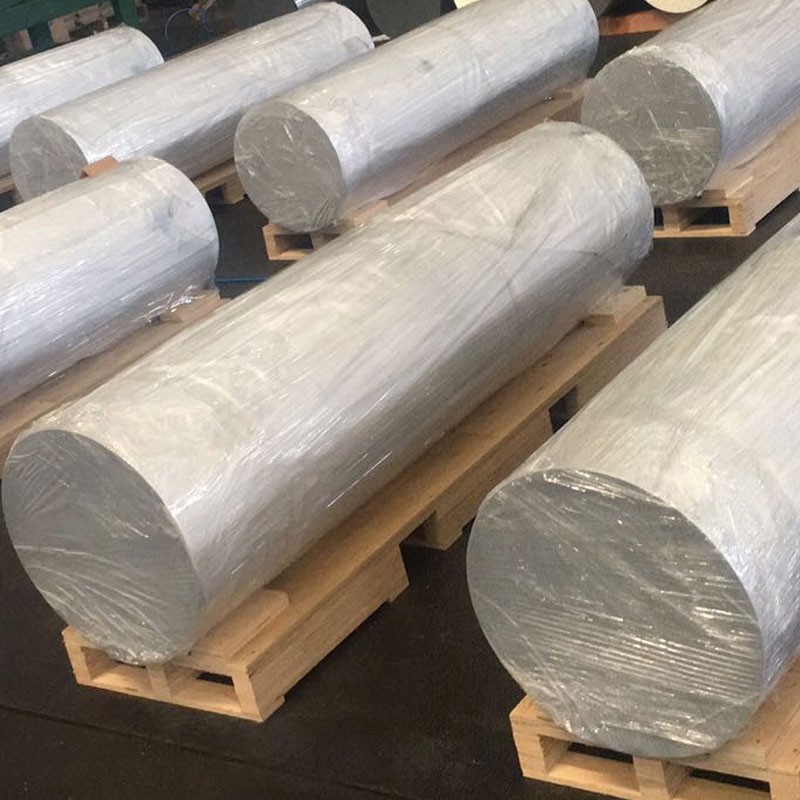

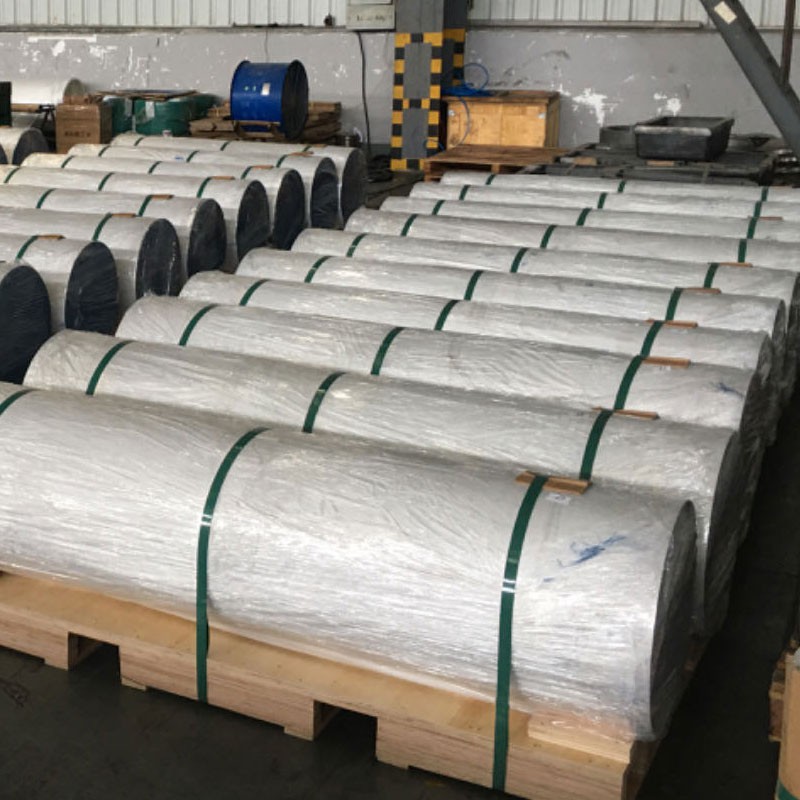

5083 suklastota aliuminio apvalioji juosta

5083 aliuminio kalimo strypai, tai yra aliuminio lydinio medžiagos rūšis, pasižymintys puikiomis mechaninėmis ir fizinėmis savybėmis .

Siųsti užklausą

1. Medžiagos sudėtis ir gamybos procesas

5083 FALING ALUMINUM Apvalus strypas yra aukšto stiprumo, nešildomas gydomas aliuminio-magnio lydinys Laivų statybos, naftos ir dujos, kriogeninė inžinerija ir karinės programos:

Pirminiai legiruoti elementai:

Magnis (mg): 4.0-4.9% (pirminis stiprinimo elementas, suteikia didelį stiprumą ir gerą suvirinamumą)

Manganas (Mn): 0.4-1.0% (dar labiau padidina stiprumą ir patobulina grūdus)

Chromas (Cr): 0.05-0.25% (slopina perkristalinimą, pagerina atsparumą korozijai korozijai)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 93,2% (balansas)

Kontroliuojamos priemaišos:

Geležis (Fe): Mažiau arba lygus 0,40% maksimalus

Silicis (SI): Mažiau arba lygus 0,40% maksimalus

Vario (Cu): mažiau arba lygus 0,10% maksimalus

Cinkas (Zn): mažesnis arba lygus 0,25% maksimalus

Titanas (Ti): mažesnis arba lygus 0,15% maksimalus

Kiti elementai: mažesnis arba lygus 0,05%, mažesnis arba lygus 0,15% bendras

Premium kalimo procesas:

Lydymosi paruošimas:

Aukšto grynumo pirminis aliuminis (mažiausiai 99,7%)

Tikslūs lydinio elementų papildymai su ± 0,05% tolerancija

Išplėstinis filtravimas per keraminius putplasčio filtrus ({30-40 PPI)

Pažangus degazavimo apdorojimas (vandenilis <0,10 ml/100 g)

Grūdų tobulinimas naudojant al-Ti-B pagrindinį lydinį

Tiesioginio vėsinimo (DC) pusiau nuolatinis liejimas

Homogenizacija:

420-450 laipsnis 10-24 valandoms

Vienoda temperatūros kontrolė: ± 5 laipsnis

Kontroliuojamas aušinimo greitis: 15-25 laipsnis /valanda

Pašalina mikrozegregaciją ir homogenizuoja lydinio sudėtį

Ruošinio paruošimas:

Paviršiaus kondicionierius (skalė)

Ultragarsinis patikrinimas (100% tūrinis)

Įkaitinimas: 380-420 vienodos temperatūros laipsnis

Sekos kalimas:

Atviras mirkite ruošimas: 380-420 laipsnis

Uždaras arba radialinis kalimas už apdailą: 350-400 laipsnis

Hidraulinė spaudos talpa: 2, 000-10, 000 tonos (priklausomai nuo juostos dydžio)

Kompiuteriu kontroliuojamas RAM greitis ir slėgis

Kelių pakopų kalimas, siekiant optimizuoti grūdų srautą ir patobulinti grūdus

Mažiausias redukcijos santykis: 3: 1–5: 1, užtikrinant tankią ir vienodą vidinę struktūrą

Atkaitinimas (O temperatūra) / Deformacijos sukietėjimas (H Tempers):

O Simpa

H Tempers: pasiekiami atliekant šaltą darbą (e . g ., tempimas, tiesinimas), pavyzdžiui, H111, H112

Galutinis apdorojimas:

Paviršiaus kondicionavimas (e . g ., nulupta, žemė ar tikslumas pasuktas)

Tikslus tiesinimas

Matmenų patikrinimas

Paviršiaus kokybės patikrinimas

Visiems gamybos etapams taikoma griežta kokybės kontrolė ir atsekamumo valdymas .

2. 5083 suklastotos apvalios juostos mechaninės savybės

Nuosavybė	O (atkaitintas)	H111	H112	Bandymo metodas
Galutinis tempimo stiprumas	270-305 mpa	290-330 mpa	280-320 mpa	ASTM E8
Derliaus stiprumas (0,2%)	110-135 mpa	130-160 mpa	115-145 mpa	ASTM E8
Pailgėjimas (2 colių)	16-22%	14-20%	16-22%	ASTM E8
Kietumas (Brinell)	65-75 hb	75-85 hb	70-80 hb	ASTM E10
Nuovargio stiprumas (5 × 10⁸ ciklai)	120-140 mpa	130-150 mpa	125-145 mpa	ASTM E466
Šlyties stiprumas	160-180 mpa	175-195 mpa	170-190 mpa	ASTM B769
Elastiškumo modulis	70,3 GPA	70,3 GPA	70,3 GPA	ASTM E111
Lūžio kietumas (K1C, tipiškas)	26-30 mpa√m	28-32 mpa√m	27-31 mpa√m	ASTM E399

Turto paskirstymas:

Ašinės vs . radialinės savybės:<3% variation in strength properties (due to forged isotropy)

Vidinė nuosavybės kitimas didelio skersmens strypuose: paprastai mažesnis nei 5%

Šerdies paviršiaus kietumo variacija:<3 HB

Turto sulaikymas po suvirinimo: suvirintos zonos gali išlaikyti daugiau kaip 90% tėvų medžiagos stiprumo, gero lankstumo

Kriogeninis našumas: stiprumas ir tvirtumas netgi pagerėja esant -196 laipsniui (skystos azoto temperatūra), be trapių perėjimo

3. mikrostruktūrinės charakteristikos

Pagrindinės mikrostruktūrinės savybės:

Grūdų struktūra:

Puikūs, vienodi lygiaverčiai grūdai

ASTM grūdų dydis 6-8 (45-22 μm)

Kalimo procesas užtikrina,

Vienodas grūdų pasiskirstymas visame skerspjūvyje, be šiurkščiavilnių grūdų segregacijos

Nuosėdų pasiskirstymas:

-Mg₅al₈ fazė: smulkus ir tolygiai išsisklaidęs, veikdamas kaip pirminė stiprinimo fazė

ALMN arba Alfemn Dispersoidai: toliau tobulina grūdus ir slopina perkristalinimą

Alcr fazė: pagerina atsparumą korozijai korozijai

Tekstūros kūrimas:

Švelnios tekstūros, sukeltos kalimo, skirta optimizuoti daugialypės kryptinės savybes

Kalkintos juostos turi aukštesnę izotropiją, palyginti su suvyniotais produktais

Specialios savybės:

Nuolatinis fazės nusodinimas esant grūdų riboms, veiksmingai kontroliuojami, kad būtų išvengta streso korozijos jautrumo

Vidutinis dislokacijos tankis, naudingas darbui sukietėjimui

Nėra šiurkščiavilnių pirminių intermetalinių junginių

4. matmenų specifikacijos ir tolerancijos

Parametras	Standartinis diapazonas	Tiksli tolerancija	Komercinė tolerancija	Bandymo metodas
Skersmuo	100-800 mm	± 0,5 mm iki 300 mm	± 1,0 mm iki 300 mm	Mikrometras/apkaba
		± 0,2% virš 300 mm	± 0,5% virš 300 mm
Ovališkumas	N/A	50% skersmens tolerancijos	75% skersmens tolerancijos	Mikrometras/apkaba
Ilgis	1000-6000 mm	± 5 mm	± 10 mm	Juostos matavimas
Tiesa	N/A	0,5 mm/m	1,0 mm/m	„StraightEdge“/lazeris
Paviršiaus šiurkštumas	N/A	3,2 μm Ra maksimalus	6,3 μm RA maksimalus	Profilometras
Iškirpkite galą	N/A	0,5 laipsnio maks	1,0 laipsnio maks	Proliaktorius

Standartinės turimos formos:

Kalta apvali juosta: skersmuo nuo 100 mm iki 800 mm

Galima pritaikyti „Compood-Ils“ paslaugą

Specialūs nuokrypiai ir paviršiaus apdaila (e . g ., nulupta, žemė, tikslumas pasukamas) prieinamas pagal užklausą

Galima įsigyti įvairiuose suklastotuose laikikuose, tokiuose kaip O, H111, H112

5. Temper Paskirstymai ir darbo sukietėjimo parinktys

Simpos kodas	Proceso aprašymas	Optimalios programos	Pagrindinės charakteristikos
O	Visiškai atkaitinta, sušvelninta	Programos, kurioms reikalingas maksimalus formavimas	Maksimalus lankstumas, mažiausias stiprumas
H111	Vidutiniškai sukietėjus	Bendrosios struktūros, puikios po suvirintos savybės	Geras jėgos ir lankstumo pusiausvyra
H112	Išlyginta tik po kalimo	Išlaiko liekamuosius įtempius nuo kalimo	Tinka tolesniam apdorojimui prieš apdirbant
H321	Stabilizuotas H32 temperatūra	Didelis stiprumas, griežti atsparumo korozijai reikalavimai	Puikus SCC pasipriešinimas, didesnis stiprumas

Simpatiškos atrankos gairės:

O: Sudėtingoms šalčio formavimo operacijoms arba ten, kur reikia tolesnio gilaus apdorojimo

H111: struktūriniams komponentams, kuriems reikalingas didelis stiprumas, suvirinamumas ir geras atsparumas korozijai

H112: naudojamas iškart po kalimo, tinkama dalims su reikšmingu apdirbimu

H321: Jūrų ir kriogeninių taikymo sritys

6. apdirbimo ir gamybos charakteristikos

Operacija	Įrankio medžiaga	Rekomenduojami parametrai	Komentarai
Posūkis	Karbidas, PCD	Vc =150-400 m/min, f =0.1-0.4 mm/rev.	Lengva pasiekti gerą paviršiaus apdailą, vidutinio sunkumo įrankių susidėvėjimą
Gręžimas	Karbidas, padengtas skarda	Vc =60-150 m/min, f =0.15-0.35 mm/rev.	Rekomenduojama per aušinimo treniruotes, tinkamos gilioms skylutėms
Frezavimas	Karbidas, HSS	Vc =200-600 m/min, fz =0.1-0.25 mm	Aukštos teigiamos grėblio kampo įrankiai, didelis pjūvio gylis, aukštas tiekimas
Bakstelėjimas	HSS-E-PM, TICN padengtas	VC =15-30 m/min	Tinkamas tepimas, siekiant gero siūlų kokybės
Raming	Karbidas, HSS	Vc =50-100 m/min, f =0.2-0.5 mm/rev.	H7/H8 tolerancija pasiekiama
Pjaustymas	Karbido antklodė	VC =800-2000 m/min	Efektyvus didelio skersmens strypų pjaustymas

Gamybos gairės:

Mašinų reitingas: 70% (1100 aliuminio=100%), šiek tiek mažesnis apdirbamumas deformacijoje užklijuotuose tempikliuose

Lusto formavimas: guminiais traškučiais, paprastai apvynioti įrankius, reikia gerų lustų pertraukiklių

Aušinimo skystis: vandenyje tirpus pjovimo skystis ({8-12% koncentracija), didelio srauto greičio aušinimas

Įrankių nusidėvėjimas: Reikia vidutinio sunkumo, reguliariai tikrinamas įrankis

Suvialumas: puikus su TIG ir MIG suvirinimu, vienas geriausių suvirinamų aliuminio lydinių

Šaltas darbas: geras formatu O temperamente, vidutinio sunkumo H111 temperamente

Karštas darbas: rekomenduojamas temperatūros diapazonas 300-400 laipsnis

Streso korozijos įtrūkimai: O, H111, H112 tempikliai turi puikų atsparumą streso korozijos krekingui

Kriogeninės savybės: išlaiko arba pagerina stiprumą ir tvirtumą esant ypač žemai temperatūrai

7. Korozijos pasipriešinimo ir apsaugos sistemos

Aplinkos tipas	Atsparumo reitingas	Apsaugos metodas	Laukiamas pasirodymas
Pramoninė atmosfera	Puiku	Švarus paviršius	20+ metai
Jūrų atmosfera	Puiku	Švarus paviršius	15-20+ metai
Jūros vandens panardinimas	Labai gerai	Katodinė apsauga ar tapyba	10-15+ metai su technine priežiūra
Didelė drėgmė	Puiku	Švarus paviršius	20+ metai
Streso korozija	Puiku	Tinkamas nuotaikos pasirinkimas (H111/H112/H321)	Ypač mažas jautrumas
Eksfoliacija	Puiku	Standartinė apsauga	Ypač mažas jautrumas
Galvaninė korozija	Gerai	Tinkama izoliacija	Kruopštus dizainas su skirtingais metalais

Paviršiaus apsaugos galimybės:

Anodavimas:

II tipas (sieros): 10-25 μm storio, suteikia papildomą apsaugą ir estetiką

III tipas (kietas): 25-75 μm storio, padidina atsparumą nusidėvėjimui ir kietumui

Dažymas ir sandarinimas: sustiprina estetiką ir atsparumą korozijai

Konversijos dangos:

Chromato konvertavimo dangos (MIL-DTL -5541): Puiki dažų ar klijų pagrindas

Alternatyvos be chromo: atitinka aplinką

Tapybos sistemos:

Epoksidinis gruntas + Poliuretano viršutinis sluoksnis: suteikia puikią ilgalaikę apsaugą, ypač jūrinėms reikmėms

Antifouno dažai: panardintoms laivų dalims

8. fizinės inžinerinio dizaino savybės

Nuosavybė	Vertė	Dizaino svarstymas
Tankis	2,66 g/cm³	Lengvas dizainas, svorio valdymo centras
Lydymosi diapazonas	575-635 laipsnis	Suvirinimo ir liejimo parametrai
Šilumos laidumas	121 W/m·K	Šilumos valdymas, šilumos perdavimo dizainas
Elektrinis laidumas	34% IAC	Elektros laidumas elektrinėse
Specifinė šiluma	897 j/kg · k	Šilumos masės ir šilumos talpos skaičiavimai
Šilumos išsiplėtimas (CTE)	24.0 ×10⁻⁶/K	Matmenų pokyčiai dėl temperatūros pokyčių
Youngo modulis	70,0 GPA	Įlinkio ir standumo skaičiavimai
Puasono santykis	0.33	Struktūrinės analizės parametras
Slopinimo pajėgumas	Vidutinis	Vibracija ir triukšmo valdymas

Dizaino aspektai:

Darbinio temperatūros diapazonas: -200 laipsnis iki +80 laipsnio (našumas pablogėja virš šio)

Kriogeninis našumas: palaiko arba pagerina stiprumą ir tvirtumą esant ypač žemai temperatūrai, idealiai tinka kriogeninėms struktūrinėms medžiagoms

Magnetinės savybės: ne magnetiniai

Perdirbamumas: 100% perdirbamas su didele laužo verte

Formabilumas: gerai, kai esate santūrus, vidutinio sunkumo H111 temperamente

Matmenų stabilumas: geras matmenų stabilumas po kalimo ir streso mažinimo

Stiprumo ir svorio santykis: naudingas programoms, kurioms reikalingas didelis stiprumas ir atsparumas korozijai

9. kokybės užtikrinimas ir testavimas

Standartinės bandymo procedūros:

Cheminė sudėtis:

Optinės emisijos spektroskopija

Rentgeno fluorescencijos analizė

Visų pagrindinių elementų ir priemaišų turinio patikrinimas

Mechaninis testavimas:

Tempimo bandymai (išilginis, skersinis ir radialinis)

Kietumo tikrinimas (Brinell, kelios vietos)

Poveikio testavimas (Charpy V-Notch, ypač kriogeninėms reikmėms)

Nuovargio bandymas (prireikus)

Neardomas testavimas:

Ultragarsinis patikrinimas (100% tūrio, ASTM B594/E2375, arba AMS 2630)

Eddy srovės bandymai (paviršiaus ir beveik paviršiaus defektai)

Skvarbos patikrinimas (paviršiaus defektai)

Radiografinis bandymas (vidiniai makroskopiniai defektai)

Mikrostruktūrinė analizė:

Grūdų dydžio nustatymas

Nuosėdos ir tarpmetalinis įvertinimas

Grūdų srauto modelio patikrinimas

Streso korozijos jautrumo testas

Matmenų tikrinimas:

CMM (koordinačių matavimo mašinos) patikrinimas

Skersmuo, ilgis, tiesumas, ovališkumas ir tt .

Standartiniai sertifikatai:

Medžiagos bandymo ataskaita (en 10204 3.1 arba 3.2)

Cheminės analizės sertifikavimas

Mechaninių savybių sertifikavimas

Terminis apdorojimas/kalimo sertifikavimas

Neardomojo testavimo sertifikatas

Atitiktis ASTM B247 (suklastota juosta), AMS 4114, en aw -5083 ir tt .

10. programos ir dizaino aspektai

Pirminės programos:

Jūrų pramonė:

Laivų statybos ir jachtų konstrukcija (korpuso konstrukcijos, stiebai, denio įranga)

Jūros gręžimo platformos konstrukcijos

Gėlinimo įranga

Povandeninių laivų komponentai

Kriogeninė inžinerija:

Suskystintos gamtinių dujų (SGD) laikymo rezervuarai ir perdavimo vamzdynai

Aviacijos ir kosmoso kriogeninio kuro rezervuarai

Ypač žemos temperatūros įrangos komponentai

Transporto pramonė:

Geležinkelio transporto priemonės (greitaeigių traukinių kūnai, krovininiai automobiliai)

Automobilių degalų bakai ir konstrukciniai komponentai

Tanklaiviai, birių medžiagų nešėjai

Karinė ir gynyba:

Šarvuotos transporto priemonių konstrukcijos

Karinio jūrų laivyno ir povandeninių laivų komponentai

Kariniai tiltai

Slėgio indai:

Vidutinio ir aukšto slėgio indai

Aviacijos ir kosmoso slėgio indai

Projektavimo pranašumai:

Puikus atsparumas korozijai, ypač jūrų ir pramoninėje aplinkoje

Aukščiausias suvirinamumas, didelis suvirinimo stiprumas, nereikia terminio apdorojimo po suvirinimo

Išskirtinis kriogeninis tvirtumas, pasižymi geresnėmis savybėmis esant ypač žemai temperatūrai

Didelis stiprumas ir geras lankstumas, tinkamas konstrukciniams komponentams

Foravimo procesas optimizuoja grūdų srautą ir vidinę kokybę

Puikus atsparumas streso korozijos krekingui ir eksfoliacijos korozijai

Lengvas, prisidedantis prie energijos taupymo ir išmetamųjų teršalų mažinimo

Nemagnetinis, tinkamas konkrečioms reikmėms

Dizaino apribojimai:

Nėra sustiprintas termiškai apdorojant

Mažesnis stiprumas, palyginti su 2xxx ir 7xxx serijos aukšto stiprumo lydiniais

Ilgalaikis vartojimas didesnis nei 65 laipsnis gali sukelti sensibilizaciją (mg₂al₃ kritulius), padidindamas jautrumą stresui korozijai; Reikėtų pasirinkti H111 arba H321 tempiklius

Aparatas nėra toks geras kaip lydiniai, tokie kaip 6061

Santykinai didesnės išlaidos

Ekonominiai sumetimai:

Aukštos kokybės medžiaga, didesnės pradinės išlaidos, tačiau ilgos gyvenimo trukmės ir mažos priežiūros išlaidos

Puikus atsparumas korozijai sumažina ilgalaikius apsaugos poreikius

Geras suvirinamumas sumažina sudėtingų konstrukcijų gamybos išlaidas

Lengvos savybės padeda sumažinti transportavimo degalų sąnaudas

Tvarumo aspektai:

100% perdirbamas, didelis išteklių panaudojimo efektyvumas

Aliuminio gamybos procesai tampa vis ekologiškesni, nes sumažėja energijos suvartojimas

Ilgas aptarnavimo gyvenimas sumažina atliekų susidarymą

Medžiagos atrankos gairės:

Pasirinkite 5083, kai reikalingas aukščiausias atsparumo korozijai, suvirinamumas ir kriogeninis efektyvumas

5083 yra idealu, kai jūrinėje aplinkoje reikia didelio stiprumo

Konstrukcijoms, aptarnaujančioms ilgalaikę temperatūrą aukštesnėje nei 65 laipsnių temperatūroje, reikia pasirinkti H111 arba H321 tempiklius

Apsvarstykite 7xxx serijos lydinius, kai didesnis stiprumas yra svarbiausias ir atsparumas korozijai ar kriogeninis našumas nėra pirminiai rūpesčiai

Populiarus Žymos: 5083 suklastotos aliuminio apvalios juostos, Kinija 5083 suklastotos aliuminio apvalios juostos gamintojai, tiekėjai, gamykla
