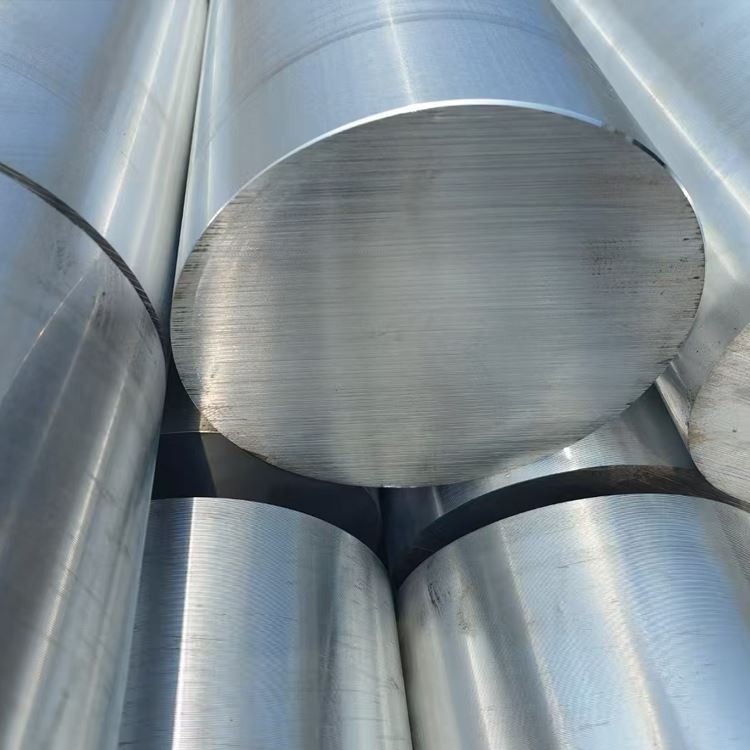

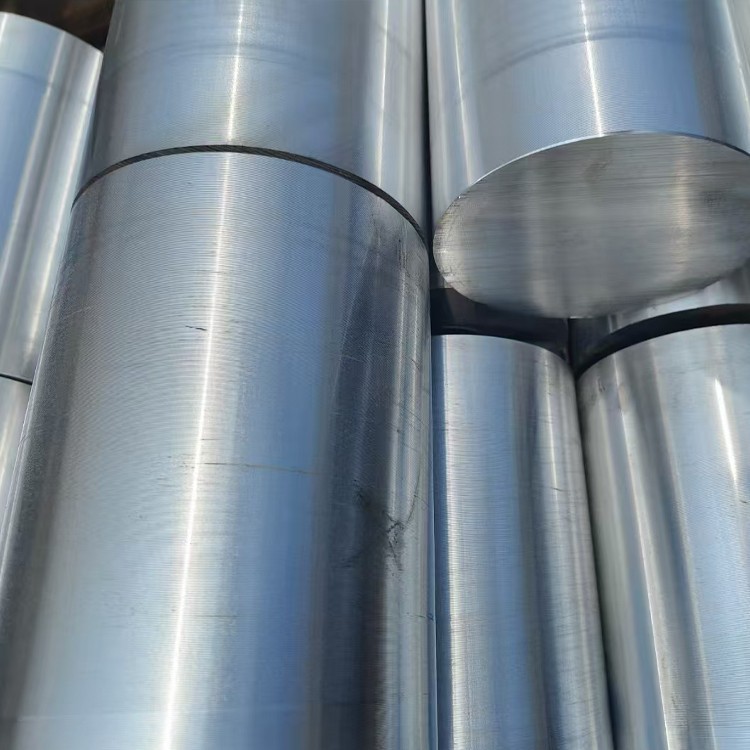

5052 Didelio skersmens aliuminio juosta

5052 Didelio skersmens aliuminio strypas yra vidutinio stiprumo, negydomas aliuminio ir magnio lydinys, siūlantis išskirtinį atsparumą korozijai, gerą formavimosi ir suvirinamumą įvairiuose skersmens, todėl jis yra idealus jūriniam, bendram gamybai ir struktūriniams pritaikymams:

Pirminiai legiruoti elementai:

Magnis (mg): 2.2-2.8% (kieto tirpalo stiprinimas)

Chromas (CR): 0.15-0.35% (atsparumo korozijai padidinimas)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 95,7% (balansas)

Kontroliuojamos priemaišos:

Geležis (Fe): Mažiau arba lygus 0,40% maksimalus

Silicis (SI): mažesnis arba lygus 0,25% maksimalus

Vario (Cu): mažiau arba lygus 0,10% maksimalus

Manganas (Mn): mažesnis arba lygus 0,10% maksimalus

Cinkas (Zn): mažesnis arba lygus 0,10% maksimalus

Kiti elementai: mažesnis arba lygus 0,05%, mažesnis arba lygus 0,15% bendras

Aukščiausios kokybės gamybos procesas:

Lydymosi paruošimas:

Aukšto grynumo pirminis aliuminis (mažiausiai 99,7%)

Tikslūs lydinio elementų papildymai

Melklio filtravimas per keraminių putų filtrus ({20-30 PPI)

Pažangus degazavimo apdorojimas (vandenilis <0,15 ml/100 g)

Grūdų tobulinimas naudojant al-Ti-B pagrindinį lydinį

Tiesioginio vėsinimo (DC) pusiau nuolatinis liejimas

Homogenizacija:

450-480 laipsnis 6-12 valandoms

Vienoda temperatūros kontrolė: ± 5 laipsnis

Kontroliuojamas aušinimo greitis: 30-50 laipsnis /valanda

Karštas darbas (ekstruzija ar kalimas):

Dideli išspaudimo presai: gali gaminti strypus iki 300 mm skersmens

Arba kalimas: perdirbimas į juostus

Deformacijos temperatūra: 350-420 laipsnis

Užtikrina tinkamą deformaciją ir grūdų tobulinimą, kad būtų optimali vidinė kokybė

Šaltas darbas („H Tempers“):

Tempimas ar ištiesinimas, kad būtų pasiektas norimas kietumas

Užtikrina vienodą deformaciją per didelį skersmenį

Atkaitinimas (O temperamentas):

340-360 laipsnis 1-3 valandoms

Kontroliuojamas aušinimas, kad būtų pasiekta optimali grūdų struktūra ir lankstumas

Apdaila:

Paviršiaus kondicionavimas (e . g ., nulupta, žemė ar tikslumas pasuktas)

Tikslus tiesinimas

Matmenų patikrinimas

Paviršiaus kokybės patikrinimas

Visas gamybos atsekamumas naudojant išsamius dokumentus visiems gamybos veiksmams .

Turto paskirstymas:

Ašinės vs . radialinės savybės:<5% variation in strength properties

Vidaus nuosavybės kitimas didelio skersmens juostose: paprastai mažesnis nei 5%

Šerdies paviršiaus kietumo variacija:<5 HB

Turto sulaikymas po suvirinimo: Puiku, palyginti su šilumos apdorojamais lydiniais

Pagrindinės mikrostruktūrinės savybės:

Grūdų struktūra:

Equiaxed grūdai atkaitinta būkle

Pailgi grūdai su padermėmis užkandžiavusiais gurkšniais

ASTM grūdų dydis 5-8 (63-22 μm)

Vienodas grūdų pasiskirstymas visoje dalyje, ypač užtikrintas didelio skersmens strypais, tinkamai apdorojant

Nuosėdų pasiskirstymas:

Al₁₂mg₂cr dispersoidai: 50-200 nm, vienodas paskirstymas

„Al-Fe-Si“ intermetalistai: patobulintas paskirstymas

Cr turtingi dispersoidai: sustiprina atsparumą korozijai

Tekstūros kūrimas:

Artimi orientacija į O būklę

Vidutinės deformacijos tekstūra H32/H34 tempėjuose

Stipri deformacijos tekstūra H38 temperamente

Specialios savybės:

Minimalūs Mg₂si nusėda esant grūdų riboms

Mažas dislokacijos tankis O sąlygoje

Didesnis dislokacijos tankis padermėje užklijuotose gundytojuose

Puiki perkristalizacijos kontrolė tarpiniame tempikliuose

Standartinės turimos formos:

Didelio skersmens apvali juosta: skersmuo 100-500 mm

Galima sumažinti iki ilgio paslaugą

Specialius nuokrypius, pasiekiami paprašius

Tikslus pagrindas arba pasukami strypai kritinėms reikmėms

Galimos pasirinktinio ilgio ir paviršiaus apdailos

Simpatiškos atrankos gairės:

O: Maksimalus formavimas, lenkimas ar piešimo operacijos

H32: Bendrosios paskirties gamyba su vidutinio amžiaus formavimu

H34: programos

H36/H38: Programos, kurioms reikalingas maksimalus stiprumas, naudojant minimalų formavimą

Gamybos gairės:

Mašinų įvertinimas: 70% (1100 aliuminio=100%)

Paviršiaus apdaila: labai gerai (Ra 0.8-3.2 μm lengvai pasiekiama)

Lusto formavimas: vidutinio ilgio lustai; Lustų pertraukikliai naudingi

Aušinimo skystis: pageidautina vandenyje tirpi emulsija ({5-8% koncentracija)

Įrankių nusidėvėjimas: žemas su tinkamais parametrais

Suvialumas: puikus su TIG, MIG ir atsparumo suvirinimu

Šaltas darbas: puikus formavimas O sąlygomis

Karštas darbas: 340-420 Rekomenduojamas temperatūros diapazonas

Šaltas lenkimas: Minimalus spindulys 1 × skersmuo (O temperatūra), 1,5 × skersmuo (H32), 2 × skersmuo (H34/H38)

Paviršiaus apsaugos galimybės:

Anodavimas:

II tipas (sieros): 10-25 μm storio

III tipas (kietas): 25-50 μm storio

Spalva Anodizavimas: puikus spalvų išlaikymas

Mechaninis apdaila:

Poliravimas: sustiprinta išvaizda ir sumažėjusi korozijos iniciacijos vietos

Šepetinė apdaila: dekoratyvinė ir funkcionali

Karoliukų pūtimas: vienoda matinė išvaizda

Tapybos sistemos:

Chromato konvertavimo dengimo išankstinis apdorojimas

Epoksidinis gruntas + poliuretano viršus

Galimos jūrų klasės sistemos

Cheminė konversija:

Alodino/iridito chromato konversija

ROHS reikalavimus atitinkančios alternatyvos

Dizaino aspektai:

Darbinio temperatūros diapazonas: -80 laipsnis +200 laipsnis

Kriogeninis našumas: geras (padidėjęs stiprumas žemoje temperatūroje)

Magnetinės savybės: ne magnetiniai

Perdirbamumas: 100% perdirbamas su didele laužo verte

Poveikis aplinkai: mažas anglies pėdsakas, palyginti su plieno alternatyvomis

Standartinės bandymo procedūros:

Cheminė sudėtis:

Optinės emisijos spektroskopija

Visų pagrindinių elementų ir priemaišų patikrinimas

Mechaninis testavimas:

Tempimo bandymas (išilginis)

Kietumo bandymas (Brinell)

Matmenų tikrinimas:

Skersmens matavimai keliose vietose

Tiesumo patikrinimas

Ovališkumo matavimas

Vaizdinis patikrinimas:

Paviršiaus defektų vertinimas

Baigkite kokybės patikrinimą

Specializuotas testavimas (jei reikia):

Ultragarsinis patikrinimas kiekvienam ASTM E114

Grūdų dydžio nustatymas (ASTM E112)

Korozijos bandymai (ASTM B117 druskos purškiklis)

Laidumo testavimas (sūkurinė srovė)

Standartiniai sertifikatai:

Malūno bandymo ataskaita (en 10204 3.1)

Cheminės analizės sertifikavimas

Mechaninių savybių sertifikavimas

Matmenų tikrinimo ataskaita

Materialus atsekamumo dokumentacija

Pirminės programos:

Jūrų komponentai:

Dideli jūrų struktūros nariai

Laivo įrangos velenai, strypai

Jūros platformos struktūros

Gėlinimo įrangos dalys

Energija ir cheminė medžiaga:

Sandėliavimo bako ir slėgio indų komponentai

Šilumokaičio komponentai

Vamzdynų sistemos flanšai ir jungtys

Vidinės cheminės įrangos struktūros

Bendroji mašinų gamyba:

Dideli mašinų konstrukciniai rėmai

Važiuokite velenais, ritinėliais

JIG ir armatūra

Įvairios mechaninės dalys

Architektūra ir infrastruktūra:

Užuolaidų sienos konstrukcijos atramos

Tiltas ir didelės pastato jungtys

Lauko skulptūros ir dekoratyviniai elementai

Geležinkelio tranzitas:

Metro ir traukinių konstrukciniai komponentai

Fiktyvūs komponentai

Elektrifikuoti geležinkelio laidūs komponentai

Projektavimo pranašumai:

Puikus atsparumas korozijai daugelyje aplinkų

Aukščiausias formatas, ypač O temperamente

Puikus suvirinamumas be šilumos apdorojimo po suvirinimo

Geras nuovargio atsparumas

Patraukli išvaizda su įvairiomis apdailos elementais

Nemagnetinės elektroninės reikšmės savybės

Neapsvirtinančios saugos programų savybės

Geras sudėtingų komponentų apdirbamumas

Lengva nerūdijančio plieno alternatyva

Vidutinis stiprumas su puikiu lankstumu

Dizaino apribojimai:

Mažesnis stiprumas, palyginti su 6xxx ir 7xxx serijos lydiniais

Nėra šilumos apdorojama stiprumo stiprinimui

Vidutinis atsparumas dilimui

Gali patirti streso atsipalaidavimą dėl nuolatinio pakrovimo

Nerekomenduojama aukštos temperatūros programoms, viršijančioms 200 laipsnių

Ribotas stiprumo sulaikymas po suvirinimo padermėje pakepintose tempose

Ekonominiai sumetimai:

Ekonomiška nerūdijančio plieno alternatyva

Geras savybių ir išlaidų balansas

Mažesnės priežiūros išlaidos ėsdinančioje aplinkoje

Sumažintos apdailos išlaidos dėl natūralaus atsparumo korozijai

Puikus perdirbamumas ir didelė laužo vertė

Mažesnės gamybos išlaidos, palyginti su kietesnėmis medžiagomis

Tvarumo aspektai:

100% perdirbamas neprarandant savybių

Energiją taupanti plieno alternatyva

Ilgas aptarnavimo laikas sumažina pakaitinį dažnį

Jokių kenksmingų medžiagų ar ROHS ribojamų elementų

Mažas poveikis aplinkai visą gyvavimo ciklą

Didelis turimas perdirbto turinio procentas

Medžiagos atrankos gairės:

Pasirinkite 5052, kai prioritetai yra atsparumas korozijai ir formavimui

Pasirinkite Harder Tempers (H34/H38), jei norite padidinti stiprumo reikalavimus

Apsvarstykite 6061- T6, kai reikia didesnio stiprumo, naudojant vidutinį atsparumą korozijai

Apsvarstykite 5083, jei norite didesnio stiprumo jūrinių programų

Apsvarstykite 3003, jei norite mažiau reiklios programų su išlaidų apribojimais

Apdorojimo rekomendacijos:

Leiskite „Springback“ formuoti operacijas (padidėja su sunkesnėmis tempikliais)

Naudokite tinkamą spindulį lenkimo operacijose, atsižvelgiant į temperatūrą

Prieš suvirindami, naudokite tinkamas valymo procedūras
