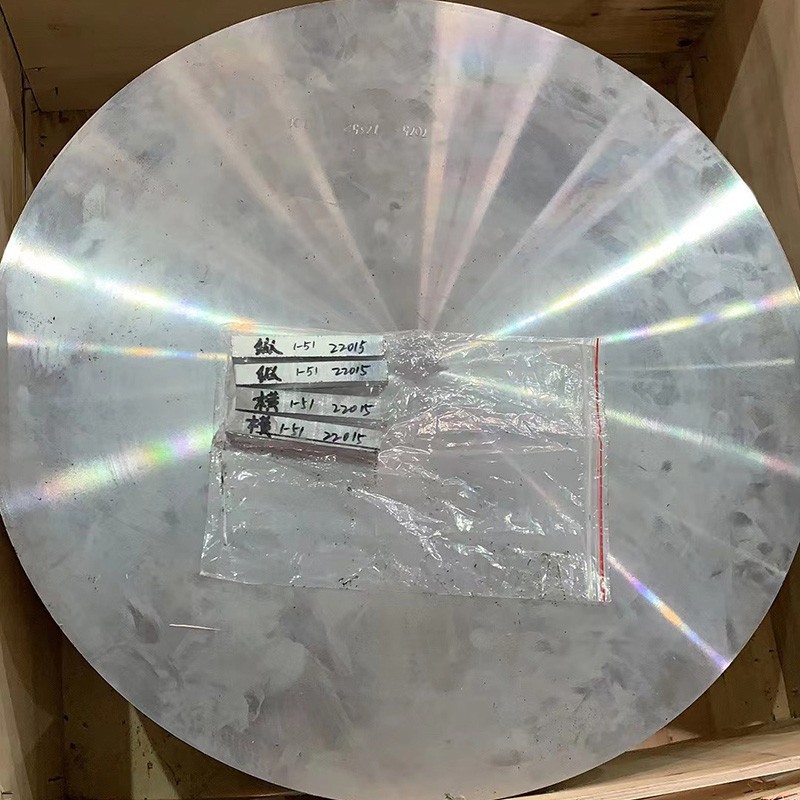

7075 aliuminio lydinio suklastotas diskas

7075 Aliuminio kalimo pyragas vaidina svarbų vaidmenį įvairiose srityse, tokiose kaip aviacijos ir kosmoso, automobilių gamyba ir pelėsių apdorojimas dėl puikių didelio stiprumo, didelio kietumo, gero kietumo ir atsparumo korozijai . savybės

Siųsti užklausą

1. Medžiagos sudėtis ir gamybos procesas

7075 Aliuminio lydinio suklastotos diskai atspindi aliuminio komponentų aviacijos ir kosmoso viršūnę, siūlantį išskirtinį atsparumą atsparumui, nuovargio atsparumui ir įtempių pasiskirstymui kritiniam besisukančiam ir struktūriniam pritaikymui:

Pirminiai legiruoti elementai:

Cinkas (zn): 5.1-6.1% (pagrindinis stiprinimo elementas)

Magnis (mg): 2.1-2.9% (padidina kritulių kietėjimą)

Varis (Cu): 1.2-2.0% (pagerina atsparumą stiprumui ir atsparumui stresui)

Chromas (CR): 0.18-0.28% (atsparumas korozijai ir grūdų struktūros kontrolė)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 87,1% (balansas)

Kontroliuojamos priemaišos:

Geležis (Fe): Mažiau arba lygi 0,50% maksimalus

Silicis (SI): Mažiau arba lygus 0,40% maksimalus

Manganas (Mn): Mažiau arba lygus 0,30% maks.

Titanas (Ti): mažesnis arba lygus 0,20% maks.

Kiti elementai: mažesnis arba lygus 0,05%, mažesnis arba lygus 0,15% bendras

Premium kalimo procesas:

Lydymosi paruošimas:

Pirminis aukšto grynumo aliuminis (mažiausiai 99,7%)

Tikslūs legiruotų elementų papildymai su ± 0,1% tolerancija

Išplėstinis filtravimas per keraminius putplasčio filtrus ({30-40 PPI)

SNIF apdorojimas degazuoja (vandenilis <0,10 ml/100 g)

Grūdų tobulinimas naudojant al-Ti-B pagrindinį lydinį

Tiesioginio vėsinimo (DC) pusiau nuolatinis liejimas

Homogenizacija:

460-480 laipsnis 24-36 valandoms

Vienoda temperatūros kontrolė: ± 5 laipsnis

Kontroliuojamas aušinimo greitis: 15-25 laipsnis /valanda

Šiurkščiavilnių tarpmetalinių medžiagų ištirpimas

Mikrosegregacijos pašalinimas

Ruošinio paruošimas:

Paviršiaus kondicionierius (skalė)

Ultragarsinis patikrinimas (100% tūrinis)

Įkaitinimas: 380-400 vienodos temperatūros laipsnis

Sekos kalimas:

Atviras mirkite ruošimas: 380-410 laipsnis

Uždaros mirties apdaila: 360-390 laipsnis

Hidraulinė spaudos talpa: 2, 000-10, 000 tonos

Kompiuteriu kontroliuojamas RAM greitis ir slėgis

Kelių pakopų kalimas, siekiant optimalaus grūdų srauto

Minimalus redukcijos santykis: 3: 1

Tirpalo terminas:

465-485 1-4 valandų laipsnis (priklausomas nuo storio)

Temperatūros vienodumas: ± 3 laipsnis

Greitas perėjimas prie gesinimo terpės (<10 seconds)

Gesinimas:

Polimeras patobulintas vandens gesinimas

Kontroliuojamas vienodos aušinimo agitacija

Mažiausias aušinimo greitis: 100 laipsnių /sek

Streso palengvinimas:

Kontroliuojamas tempimas (1-3% plastikinė deformacija)

Arba suspaudimo streso mažinimas

Dirbtinis senėjimas (T6/T73 temperiai):

T6: 120 laipsnis 24 valandas

T73: dviejų pakopų senėjimas (107 laipsnis 6-8 valandos, po to 163-177 laipsnis 24-30 valandoms)

Temperatūros vienodumas: ± 3 laipsnis

Galutinis apdorojimas:

Tikslus apdirbimas iki beveik tinklo formos

Paviršiaus apdorojimas

Neardomieji bandymai

Matmenų patikrinimas

Visas proceso atsekamumas naudojant kompiuterizuotą kokybės stebėjimą visais etapais .

2. 7075 suklastotų diskų mechaninės savybės

Nuosavybė	T6 nuotaika	T73 nuotaika	T7351	Bandymo metodas
Galutinis tempimo stiprumas	570-595 mpa	505-545 mpa	510-550 mpa	ASTM E8
Derliaus stiprumas (0,2%)	495-525 mpa	425-470 mpa	435-480 mpa	ASTM E8
Pailgėjimas (2 colių)	8-12%	10-14%	10-14%	ASTM E8
Kietumas (Brinell)	150-165 hb	140-155 hb	140-155 hb	ASTM E10
Lūžio kietumas (K1C)	24-29 mpa√m	31-37 mpa√m	29-35 mpa√m	ASTM E399
Nuovargio stiprumas (10⁷ ciklai)	160-190 mpa	145-170 mpa	150-175 mpa	ASTM E466
Šlyties stiprumas	330-350 mpa	290-315 mpa	295-325 mpa	ASTM B769
Gniuždymo išeigos stiprumas	520-550 mpa	455-495 mpa	465-505 mpa	ASTM E9
Elastingumo modulis	71,7 GPA	71,7 GPA	71,7 GPA	ASTM E111

Turto paskirstymas:

Radialinis vs . tangentinis:<5% variation in strength properties

Paviršiaus ir centro variacija:<8% for discs up to 150mm thickness

Minimalios savybės garantuojamos visomis kritinėmis orientacijomis

Aukščiausia izotropija, palyginti su suvyniota plokšte arba išspausta juosta

Stress corrosion cracking resistance (T73): >200 MPa slenksčio įtempis

3. mikrostruktūrinės charakteristikos

Pagrindinės mikrostruktūrinės savybės:

Grūdų struktūra:

Puikūs, lygiaverčiai perkristalizuoti grūdai

ASTM grūdų dydis 6-8 (45-22 μm)

Vienodas grūdų pasiskirstymas per sekciją

Kontroliuojamas grūdų srauto modelis, kai kalimo kontūrai

Nuosėdų pasiskirstymas:

Mgzn₂ (η/η ') stiprina nuosėdas: 5-15 nm

Cumgal₂ (S-fazė) nuosėdos: tolygiai pasiskirstę

Al₇cu₂fe intermetallics: kontroliuojamas dydis ir paskirstymas

Al₁₂mg₂cr dispersoidai: 50-200 nm, kad būtų galima perkristalizuoti valdymą

Tekstūros kūrimas:

Subalansuota tekstūra su minimizuotu kryptingumu

Kalimo sukelta pluošto tekstūra, optimizuota izotropinėms savybėms

Speciali pluošto tekstūra, pritaikyta dideliam atsparumui nuovargiui

Specialios savybės:

Minimalios zonos be nuosėdų (PFZ) esant grūdų riboms

Kontroliuojamas šiurkščiavilnių tarpmetalinis pasiskirstymas

Smulkus dispersoido pasiskirstymas, skirtas perkristalizacijos valdymui

Optimizuotas grūdų ribos charakterio pasiskirstymas

4. matmenų specifikacijos ir tolerancijos

Parametras	Standartinis diapazonas	Tiksli tolerancija	Komercinė tolerancija	Bandymo metodas
Skersmuo	50-1500 mm	± 0,5 mm iki 150 mm	± 1,0 mm iki 150 mm	Cmm
		± 0,3% virš 150 mm	± 0,6% virš 150 mm
Storis	15-300 mm	± 0,5 mm iki 50 mm	± 1,0 mm iki 50 mm	Mikrometras
		± 1,0% virš 50 mm	± 1,5% virš 50 mm
Lygumas	N/A	0,5 mm/m	1,0 mm/m	Rinkimo matuoklis
Paviršiaus šiurkštumas	N/A	3,2 μm Ra max	6,3 μm RA maksimalus	Profilometras
Paralelizmas	N/A	0,5 mm	1,0 mm	Cmm
Koncentriškumas	N/A	0,5 mm	1,0 mm	Cmm
Varžto apskritimo skersmuo	Kaip nurodyta	± 0,2 mm	± 0,5 mm	Cmm

Standartinės turimos formos:

Skersmenys: nuo 50 mm iki 1500 mm

Storis: nuo 15 mm iki 300 mm

Profilio variacijos: plokščias, pakeltas, kontūruotas

Paviršiaus sąlygos: pritvirtintos, apdirbtos, termiškai apdorotos

Beveik tinklo formos galimybės sumažinti sumažintą apdirbimą

Individualūs kaltinimai su integruotomis savybėmis (bosai, kilpai ir tt .)

5. Simpos žymėjimo ir terminio apdorojimo parinktys

Simpos kodas	Proceso aprašymas	Optimalios programos	Pagrindinės charakteristikos
T6	Tirpalas termiškai apdorotas ir dirbtinai brandintas	Didelio stiprumo programos	Maksimalus stiprumas ir kietumas
T651	T 6 + streso palengvinimas tempiant	Kritiniai struktūriniai komponentai	Patobulintas streso pasiskirstymas
T73	Tirpalas termiškai apdorotas ir pervargintas	Streso korozijos kritinės pritaikymai	Aukščiausias SCC pasipriešinimas su sumažėjusiu stiprumu
T7351	T 73 + streso palengvinimas tempiant	Kritiniai aviacijos ir kosmoso komponentai	Puikus savybių balansas
T76	Modifikuotas pervertinimas	Subalansuoti turto reikalavimai	Kompromisas tarp T6 ir T73

Simpatiškos atrankos gairės:

T6/T651: Maksimalus stiprumo ir nuovargio atsparumo reikalavimai

T73/T7351: Streso korozijos kritinės programos

T76: subalansuotos bendrosios aviacijos ir kosmoso programų savybės

6. apdirbimo ir gamybos charakteristikos

Operacija	Įrankio medžiaga	Rekomenduojami parametrai	Komentarai
Posūkis	Karbidas, PCD	Vc =150-300 m/min, f =0.1-0.3 mm/rev.	Aštrūs įrankiai būtini
Veido frezavimas	Karbidas, PCD	Vc =200-400 m/min, fz =0.1-0.2 mm/danties	Aukštos teigiamos grėblio kampai
Gręžimas	Karbidas, padengtas tialn	Vc =80-120 m/min, f =0.15-0.30 mm/rev.	Pageidautina per aušinimo treniruotes
Bakstelėjimas	HSS-E-PM, TICN padengtas	VC =15-25 m/min	Kritinių gijų formos čiaupai
Raming	Karbidas, PCD	Vc =60-90 m/min, f =0.2-0.4 mm/rev.	H7 tolerancija pasiekiama
Nuobodus	Karbidas, PCD	Vc =200-300 m/min, f =0.1-0.3 mm/rev.	Subalansuotos nuobodžios juostos vibracijos valdymui

Gamybos gairės:

Mašinų įvertinimas: 70% (1100 aliuminio=100%)

Paviršiaus apdaila: geras (Ra 0.8-3.2 μm pasiekiamas)

Lustų formavimas: trumpas ir vidutinio lustas su tinkamu įrankiu

Aušinimo skystis: vandenyje tirpi emulsija (8-10% koncentracija)

Įrankių nusidėvėjimas: vidutinio sunkumo su tinkamais parametrais

Pjovimo jėgos: aukštesnės už kitus aliuminio lydinius

Medžiagos pašalinimo greitis: iki 2000 cm³/min įmanoma su tvirtomis sąrankomis

Liekamoji įtempių kontrolė: kritiška kosmoso komponentams

Plonos sienos apdirbimas: kruopštus požiūris, siekiant sumažinti iškraipymą

Šilumos generavimas: stebėkite, kad išvengtumėte lokalizuoto perkaitimo

7. Korozijos pasipriešinimo ir apsaugos sistemos

Aplinkos tipas	Atsparumo reitingas	Apsaugos metodas	Laukiamas pasirodymas
Pramoninė atmosfera	Mugė	Anodizavimas + dažai	3-5 metai su technine priežiūra
Jūrų aplinka	Vargšas	Anodizavimas + chromatas + dažai	2-3 metai su technine priežiūra
Didelė drėgmė	Mugė	II tipo anodizavimas	1-2 metai be papildomos apsaugos
Streso korozija	Vargšai T6, gerai T73	Tinkamas nuotaikos pasirinkimas	Konkrečios programos
Eksfoliacija	Vargšai T6, gerai T73	Tinkamas nuotaikos pasirinkimas + apsauga	Kritinis jūrinėms programoms
Galvaninė korozija	Vargšas su anglies plienu	Izoliacija ar aukos apsauga	Reikia kruopštaus dizaino

Paviršiaus apsaugos galimybės:

Anodavimas:

I tipas (chrominis): 2-8 μm (aviacijos ir kosmoso laipsnis)

II tipas (sieros): 10-25 μm (bendroji paskirtis)

III tipas (kietas): 25-75 μm (pasipriešinimas nusidėvėjimui)

Sandarinimo galimybės: Karštas vanduo, dichromatas, nikelio acetatas

Konversijos dangos:

Chromatas per MIL-DTL -5541 1a klasę

Ne chromo alternatyvos, susijusios su aplinkos laikymosi

Tapybos sistemos:

Epoksidinis gruntas + poliuretano viršus

Aviacijos ir kosmoso kvalifikacijos sistemos pagal OEM specifikacijas

Pažangi apsauga:

Sol-gelio išankstinis gydymas

Plazmos elektrolitinė oksidacija

Jonų garų nusėdimas (IVD) aliuminio danga

8. fizinės inžinerinio dizaino savybės

Nuosavybė	Vertė	Dizaino svarstymas
Tankis	2,81 g/cm³	Svorio skaičiavimas besisukantiems komponentams
Lydymosi diapazonas	477-635 laipsnis	Šilumos apdorojimo apribojimai
Šilumos laidumas	130-150 W/m·K	Šilumos gradiento analizė
Elektrinis laidumas	33-40% iacs	Elektros programų dizainas
Specifinė šiluma	860 j/kg · k	Šiluminės masės skaičiavimai
Šilumos išsiplėtimas (CTE)	23.4 ×10⁻⁶/K	Šiluminio streso analizė
Youngo modulis	71,7 GPA	Įlinkio ir standumo skaičiavimai
Puasono santykis	0.33	Struktūrinės analizės parametras
Slopinimo pajėgumas	Žemas	Besisukančių komponentų vibracijos analizė

Dizaino aspektai:

Darbinio temperatūros diapazonas: -60 laipsnis +120 laipsnis

Turto išlaikymas: Puikus žemiau 100 laipsnių, laipsniškas degradacija aukščiau

Streso atsipalaidavimas: minimalus mažesnis nei 100 laipsnių

Nuovargio gyvenimas: pranašesnis dėl suklastotos mikrostruktūros

Notch jautrumas: vidutinis (pagerėjo T73 temperamente)

Kriogeninis našumas: geras stiprumo sulaikymas žemoje temperatūroje

Sukinio testavimo reikalavimai: paprastai 115-120% maksimalaus projektavimo greičio

9. kokybės užtikrinimas ir testavimas

Standartinės bandymo procedūros:

Cheminė sudėtis:

Optinės emisijos spektroskopija

Rentgeno fluorescencijos analizė

Visų pagrindinių elementų ir priemaišų patikrinimas

Mechaninis testavimas:

Tempimo bandymai (radialinė, tangentinė ir ašinės kryptys)

Kietumo tikrinimas (Brinell, kelios vietos)

Poveikio testavimas (prireikus)

Nuovargio bandymas (kritinėms reikmėms)

Neardomas testavimas:

Ultragarsinis patikrinimas (100% tūrinis)

Skvarbos patikrinimas (100% paviršiaus)

Eddy srovės bandymai (paviršius ir beveik paviršiaus paviršiaus)

Radiografinis bandymas (jei reikia)

Mikrostruktūrinė analizė:

Grūdų dydžio nustatymas

Tarpmetalinių dalelių įvertinimas

Nuosėdų pasiskirstymas

Pluošto srauto modelio patikrinimas

Matmenų tikrinimas:

CMM (koordinačių matavimo mašinos) patikrinimas

Geometriniai matmenys ir tolerancija (GD&T)

Bėgimo ir lygumo matavimai

Kontūruotų diskų profilio patikrinimas

Standartiniai sertifikatai:

Medžiagos bandymo ataskaita (en 10204 3.1)

Cheminės analizės sertifikavimas

Mechaninių savybių sertifikavimas

Terminio apdorojimo sertifikavimas

Neardomojo testavimo sertifikatas

Atsekami iki aviacijos ir kosmoso standartų (AMS, ASTM ir kt. .)

10. programos ir dizaino aspektai

Pirminės programos:

Aviacijos ir kosmoso komponentai:

Orlaivio nusileidimo įrankių komponentai

Aero-variklio turbinos diskai ir ventiliatoriaus diskai

Konstrukcinės jungiamosios detalės ir laikikliai

Orlaivio konstrukciniai rėmai ir sparno jungiamosios detalės

Gynybos programos:

Raketų komponentai

Kritiniai ginklų sistemų struktūriniai elementai

Šarvuotos transporto priemonės transmisijos komponentai

Taktinės įrangos didelio streso dalys

Aukštos kokybės automobiliai:

Lenktynių ratų stebulės ir pavaros komponentai

Kritinės pakabos sistemos komponentai

Stabdžių disko skrybėlės

Aviacijos ir kosmoso laipsnio tvirtinimo elementų bazės

Pramoninė įranga:

Sunkiosios mašinos didelio streso jungtys

Kompresoriaus sparnuotės

Siurblių ir vožtuvų aukšto slėgio dalys

Bandymo įrangos įrenginiai

Projektavimo pranašumai:

Išskirtinis stiprumo ir svorio santykis

Aukščiausias nuovargio gyvenimas ir žalos tolerancija

Optimizuotas grūdų srautas ir mikrostruktūra iš kalimo proceso

Didelis patikimumas ir nuoseklumas

Geras apdirbamumas

Puikus matmenų stabilumas

Patikimas našumas didelio streso programose

Plati medžiagų duomenų bazė inžineriniam dizainui

Pritaikomas konkretiems reikalavimams

Dizaino apribojimai:

Santykinai didesnės išlaidos

Santykinai prastesnis atsparumas korozijai T6 temperamente

Netinka suvirinimo programoms

Didesnis jautrumas įpjovoms ir paviršiaus defektams

Ribotas formavimas

Nerekomenduojama ilgalaikiam naudojimui virš 120 laipsnių

Reikalauja specializuotos kalimo ir terminio apdorojimo įrangos

Ilgesnis gamybos laikas

Populiarus Žymos: 7075 aliuminio lydinio suklastotas diskas, Kinija 7075 aliuminio lydinio suklastotos disko gamintojai, tiekėjai, gamyklos
