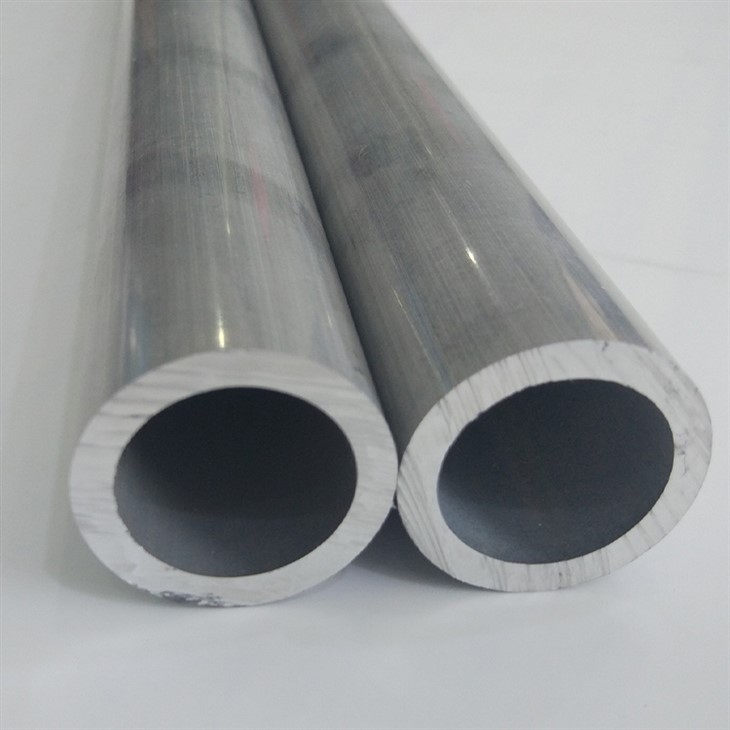

5052 aliuminio vamzdeliai

5052 Išspaustas aliuminio besiūlis vamzdis yra puikus pasirinkimas daugeliui pramoninių programų ..

Siųsti užklausą

1. Medžiagos kompozicija ir standartai

Atitinka ASTM B210, AMS 4005 ir EN 573-3 standartus, 5052 aliuminio vamzdeliai pasižymi magnio praturtintu lydinio kompozicija, optimizuota jūrų ir pramoninėms reikmėms:

Pirminiai elementai:

Magnis (mg): 2.2-2.8% (padidina atsparumą stiprumui ir korozijai)

Chromas (Cr): 0.15-0.35% (pagerina įtempių korozijos įtrūkimų atsparumą)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 96,8% (balansas)

Priemaišų ribos:

Geležis (Fe): mažesnis arba lygus 0,40%

Silicis (SI): mažesnis arba lygus 0,25%

Vario (Cu): mažesnis arba lygus 0,10%

Manganas (Mn): mažesnis arba lygus 0,10%

Cinkas (Zn): mažesnis arba lygus 0,10%

Lydinys tiekiamas į deformaciją užklijuotus gurkšnius, įskaitant H32 (¼ kietų), H34 (½ kietų) ir H38 (pilnų) ASTM B210 specifikacijas . trečiųjų šalių patikrinimas per NADCAP AC7117 užtikrina nuoseklų chromo pasiskirstymą, kritiškai kritiškam atsparumui chlorido aplinkoje ..

2. jėgos našumas

5052 parodo pranašesnius ir stiprumo ir stiprumo santykius, idealiai tinkančius slėgio indams ir struktūrinėms formoms:

Nuosavybė	H32 nuotaika	H34 nuotaika	H38 nuotaika	Bandymo standartas
Tempimo stiprumas (RM)	195-240 mpa	230-275 mpa	270-305 mpa	ASTM E8
Derliaus stiprumas (RP0.2)	160-195 mpa	195-230 mpa	250-285 mpa	ASTM E8
Pailgėjimas per pertrauką (%)	12-18%	8-12%	5-8%	ASTM E8
Šlyties stiprumas	125 MPA	145 MPA	170 MPa	ASTM B769
Sprogimo slėgis (OD20 × WT2MM)	18,5 MPa	23,1 MPA	28,7 MPA	ASTM B641
Nuovargio ištvermė (10⁷ ciklai)	100 MPa	115 MPA	130 MPA	ISO 1099
Poveikio kietumas (20 laipsnių)	27 J	22 J	15 J	ASTM E23

Retains >95% stiprumas esant -40 laipsniui ir parodo pastovų gniuždomojo derlingumo stiprumą, esant 2% nuo tempimo verčių .

3. šilumos apdorojimas ir apdorojimas

Kaip pašildytas lydinys, mechaninės savybės pasiekiamos sukietėjus deformacijai:

Šaltojo darbo procesas

Karštas riedėjimas: Pradinis sumažinimas esant 400-450 laipsniui iki 12 mm storio

Šaltas piešinys: 15-25% ploto mažinimas vienam leidimui

H32: 8-15% bendras sumažinimas

H34: 16-24% bendras sumažinimas

H38: 25-30% bendras sumažinimas

Stabilizavimas: 150 laipsnių 60 minučių, kad palengvintų likusius įtempius

Gauta mikrostruktūra

Grūdų dydis: ASTM 7-10 (5-15 μm pailgos grūdai)

Dislokacijos tankis: 10⁹/cm² (H32) iki 10¹⁰/cm² (H38)

Tekstūros koeficientas:<0.7 for deep drawing applications

Perkristalizacijos slenkstis: 260-280 laipsnis

Po atkaitinimo po formavimo leidžiama 345 laipsniu, kad būtų galima palengvinti stresą be turto skilimo .

4. matmenys ir pritaikymas

Pagaminta pagal jūrų inžinerijos standartus su patobulintomis korozijos pašalpomis:

Parametras	Standartinis diapazonas	Tiksli tolerancija	Pasirinktinės parinktys
Išorinis skersmuo	6-300 mm	± 0,1% OD	Ovalo/stačiakampio profiliai
Sienos storis	0.5-12 mm	+10%/-5% wt	Kintamos sienos sekcijos
Ilgis	1-12 m	+3 mm/-0 mm	Suvyniotas ilgis 30 m+
Tiesumas	-	1mm/m max .	± 0,3 mm/m
Ovališkumas	-	Mažiau arba lygus 1,0% TIR	Mažiau arba lygus 0,3% TIR
Bendras spindulys (min)	1,5 × OD	±5%	Sandarus spindulys: 0,75 × OD

Gamybos galimybės:

CNC Rotary Draw Lening (iki 180 laipsnių lenkimo)

Sudėtingų skerspjūvių hidroformavimas

Išplėsti sujungimo vamzdžių iki vamzdžio galai

Siūlai riedėti už ASME b 1.20.1

5. atsparumo korozijai savybės

Aplinkos veiklos įvertinimai

Aplinka	ISO 9223 reitingas	Korozijos greitis (μm per metus)	Apsaugos rekomendacija
Jūrų jūroje	Rc5 (puikus)	<5 μm/yr	MIL-PRF -85582 jūrų paltas
Cheminis procesas	Rc4 (geras)	8-20 μm/per metus	PVDF pamušalas
Pakrančių atmosfera	Rc4 (geras)	5-15 μm/per metus	Anodize IIB tipo
Druskos poveikis	Rc4 (geras)	10-25 μm/per metus	Keramikos-epoksidinė danga

Apsaugos sistemos:

Anodavimas:

IIB tipas (kietas sluoksnis): 25-75 μm storio

Chrominė rūgštis (I tipas): 5-8 μm plonoms sienoms

Dangos:

Fluoropolimerų sistemos (PVDF): 30-50 μm DFT (30- metų garantija)

Keramikos modifikuotos epoksidės: 200 μm DFT

Šiluminio purškimo aliuminis (TSA): 150 μm lanko purškiamas sluoksnis

Galvaninė izoliacija: Dielektrinės sąjungos skirtingi metalų jungtys

6. Mašinų charakteristikos

Optimizavimo parametrai

Operacija	Įrankio medžiaga	Greitis (m/min)	Pašaras (mm/re.)	Pastabos
Posūkis	Carbide K01	300-500	0.20-0.40	Teigiama grėblio geometrija
Frezavimas	Karbidas K10	400-600	0.10-0.20	6- Fleite End Mills pageidautina
Gręžimas	Skardą padengta	70-100	0.05-0.12	118 laipsnio taško kampas
Bakstelėjimas	HSS-CO8	15-25	Pikis suderintas	85% sriegio gylis

Našumo metrika:

Mašinų indeksas: 80% (bazinis: bazinis: {2011- t 3=100%)

Paviršiaus šiurkštumas: RA 0,4 μm pasiekiamas

Pastatytas atsparumas krašto atsparumui: 3 klasė (ISO 3685)

Lusto formavimas: nepertraukiami traškučiai, reikalaujantys pertraukiklių

Aušinimo skysčio rekomendacija: 7-10% emulsijos koncentracija

7. suvirinamumas ir sujungimo metodai

Išskirtinis suliejimo suvirinamumas
GTAW ir GMAW patvirtinti pagal AWS D1.2 procedūras:

Dujų volframo suvirinimas (GTAW)

Užpildo viela: ER5356 (ALMG5CR) arba ER5556

Ekranuojančios dujos: ar +25-30% He mišinys

Šilumos įvestis:<1.2 kJ/mm

Interpass temp:<100°C

Sujungimas su vamzdeliu iki vamzdžio

Orbitos suvirinimas:

Sukimosi greitis: 4-10 rpm

Dabartinis pulsavimas: 150Hz su 40% fono

Brazavimas:

Aliuminio-silicon užpildas: baisi -4 (4047 lydinys)

Toro temperatūra: 590-620 laipsnis

Mechaninės jungtys:

„Swagelok“ jungiamosios detalės: iki 400BAR darbinis slėgis

Vicaulic Grouped Coollings: Dydžių diapazonas 15-300 mm

8. fizinės savybės

Nuosavybė	Vertė	Bandymo standartas
Tankis	2,68 g/cm³	ASTM B311
Šilumos laidumas (25 laipsniai)	138 W/m·K	ASTM E1461
Cte (20-100 laipsnis)	23,8 μm/m · laipsnis	ASTM E228
Elektros varža	47 nΩ·m	ASTM B193
Elastingumo modulis	70,3 GPA	ASTM E111
Magnetinis pralaidumas	1.02 μH/m	ASTM A342
Garso greitis	5150 m/s	ASTM E494
Išmetimas (100 laipsnių)	0,10 (poliruota)	ASTM C835
Atspindėjimas (matomas)	75-85%	ASTM E903

9. paviršiaus kokybės standartai

Besiūlė (ASTM B210) arba suvirinta (ASTM B491) konstrukcija

Paviršiaus apdaila:

Malūno apdaila: Ra 0.5-1.5 μm

Lygus apdaila: Ra 0.2-0.5 μm (sanitarinėms reikmėms)

Veidrodinis lakas: Ra<0.025μm achievable

Defektų klasifikacija (en 10246-14):

Įbrėžimai: mažesnis arba lygus 0,03 mm gylyje

Linijos linijos: Mažiau arba lygus 0,1% OD

Įtraukimo dydis: mažesnis arba lygus 0,2 mm

Nėra matomos siūlės ant suvirintų vamzdžių

Valymo protokolai:

Elektropoliavimas pagal ASTM B912

Nutrūkimas AMS 2658 D klasė

10. sertifikatai ir testavimas

Neardomieji bandymai

Eddy srovė: ASTM E309 su 0,25 mm jautrumu

Hidrostatinis: 1,5 × projektavimo slėgis 60 sekundžių

Helio nuotėkio bandymas:<10⁻⁶ mbar·L/s sensitivity

Ultragarsinis sienos matavimas: ± 0,01 mm skiriamoji geba

Medžiagos pažymėjimai

„Norsok M650“ patvirtintas programoms užsienyje

PED 2014/68/ES I priedo atitiktis

FDA CFR 21.177.1500 maisto kontaktui

AD {{0}}} merkblatt hp0 patvirtintas slėgio indams

„Lloyd“ registro tipo patvirtinimo sertifikatas

Jūrų paraiškos: Korpuso skverbtis, turėklai, stiebai, šilumokaičiai, degalų linijos ir gėlinimo komponentai, kur atsparumas jūros vandens korozijai yra svarbiausia .

Pakuotė: VCI putplasčio dangteliai + susitraukiančios rišimo paketai, medinės dėžutės su polietileno drėgmės barjeru . Standartinis švino laikas: 4 savaitės atsargų dydžiams .
