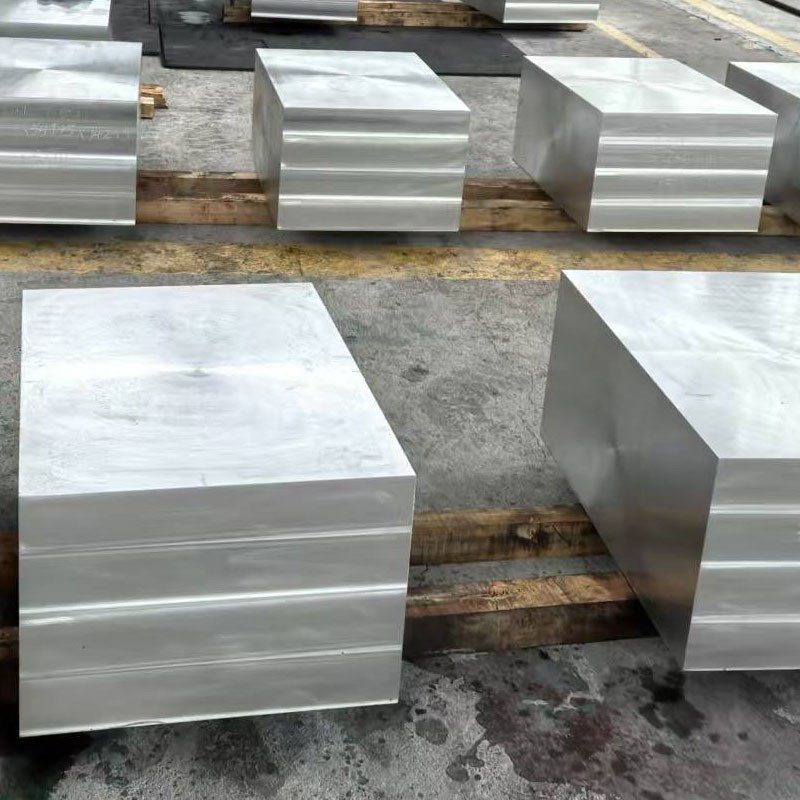

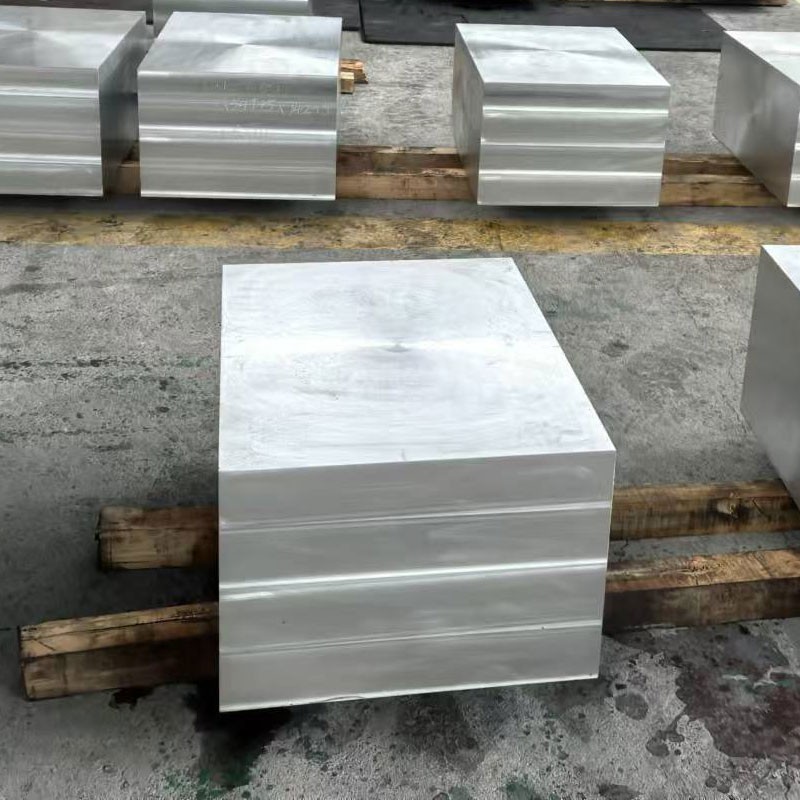

7050 ultra kieto aliuminio lydinio kalimo plokštės

7050 aliuminio lydinys (AMS 4050, ASTM B247) yra patobulintas aviacijos ir kosmoso laipsnio al-Zn-Mg-Cu lydinys, sukurtas siekiant aukštesnės žalos tolerancijos ir išskirtinio stiprumo ir svorio santykio. Itin kietas suklastotas plokštelių variantas suteikia optimizuotų mechaninių savybių tikslaus termomechaniniu apdorojimu:

Lydinio chemija:

Cinkas (Zn): 5. 7-6. 7% (pirminis stiprinimo elementas)

Vario (Cu): 2. 0-2. 6% (kritulių kietėjimas)

Magnis (mg): 1. 9-2. 6% (kritulių stiprinimas)

Cirkonis (zr): 0. 08-0. 15% (grūdų struktūros valdymas)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 87,3% (balansas)

Kontroliuojamos priemaišos:

Geležis (Fe): mažiau arba lygus 0. 15% maksimalus

Silicon (Si): mažesnis arba lygus 0. 12% maksimalus

Manganas (Mn): mažesnis arba lygus 0. 10% maksimalus

Titanas (Ti): mažesnis arba lygus 0. 06% max max max

Chromas (Cr): mažesnis arba lygus 0. 04% maks.

„Premium Foring“ gamybos seka:

Laistymo liejimas: patentuotas žemohidrogo, vakuume skirtas procesas

Homogenizacija: 470-490 laipsnis 24-36 valandoms (kompiuterio kontroliuojama rampas)

Paviršiaus skalė: mažiausiai 10 mm paviršiaus, kad būtų pašalintas segregacija

Išankstinis paruošimas: Apsauginis dangos taikymas

Kelių krypčių kalimas:

Pradinė deformacija: 400-425 laipsnis

Tarpiniai leidimai: 375-395 laipsnis

Galutinė deformacija: 350-370 laipsnis

Minimalus deformacijos santykis: 4: 1

„Post-Forge“ atkaitinimas: 413 {4-8 valandų laipsnis (streso išlyginimas)

Tikslus apdirbimas: paviršiaus paruošimas termiškai apdoroti

Sprendimo šilumos apdorojimas: 475-485 nuo storio priklausomo laiko laipsnio

Controlled Quenching: High-velocity polymer quench (>100 laipsnių /sek)

Kriogeninis gydymas: pasirenkamas -75 laipsnio stabilizavimas (24 valandos)

Daugiapakopis senėjimas:

T7451: 120 laipsnis /8hr + 175 laipsnis /8HR

T7651: 120 laipsnis /6hr + 165 laipsnis /24hr

Visas materialus atsekamumas skaitmeniniu proceso stebėjimu visoje gamyboje.

Kryptingumo atlikimas:

L/LT tempimo stiprio santykis: 1. 05-1. 08

L/st tempimo stiprio santykis: 1. 07-1. 12

L/45 laipsnio tempimo stiprio santykis: 1. 02-1. 06

Nuosavybės variantas nuo branduolio iki paviršiaus:<5% in thickness up to 150mm

Tiksli termomechaninė valdymas:

Grūdų struktūros valdymas:

Neapsaugota, pluoštinė grūdų morfologija

Kontroliuojamas pancimo santykis: 5: 1–8: 1

Zr stabilizuotas subtruktūros susilaikymas

Kritulių inžinerija:

η '(mgzn₂) pirminis stiprinimas

η (mgzn₂) pervertinamas kontroliuojamas

T (al₂mg₃zn₃) fazės pasiskirstymas

S (al₂cumg) fazės minimizavimas

Gesinimo normos valdymas:

Critical cooling rate: >100 laipsnių /sek paviršiaus paviršiuje

Core cooling rate: >60 laipsnių /sek. Minimumas

Liekamasis streso minimizavimas per polimero gestėjimą

Daugiapakopė senėjimo kinetika:

Branduolio etapas: 120 laipsnių /6-8 HR (GP zonos formavimas)

Augimo stadija: 165-175 laipsnis /8-24 HR (η 'krituliai)

Mikrostruktūrinės charakteristikos:

Grūdų dydis: ASTM 8-10 (15-30 μm)

Dispersoido dydis: 50-100 nm (al₃zr)

Precipitate Density: >10^17/cm³

Perkristalinta trupmena:<5% maximum

Tekstūra: stiprus žalvaris {011}<211>komponentas

Įtraukimo įvertinimas: mažiau arba lygus 0. 3 už ASTM E45

Negaliojantis turinys:<0.1% volumetric

*Kad ir kuris būtų didesnis

Specialios apdorojimo galimybės:

Netoli grynosios formos kalimo: sumažinta apdirbimo pašalpa

Kontūro išankstinis užduotis: Minimali 15 mm atsargos

Streso palengvinimas: streso išlyginimas išankstiniu būdu

Ultragarsinis patikrinimas: 100% tūrinis bandymas per AMS 2154

Tankis: 2,83 g/cm³ (± 0. 02)

Svorio formulė: storis (mm) × plotis (m) × ilgis (m) × 2. 83=svoris (kg)

Šilumos apdorojimo parametrai:

Sprendimo temperatūra: 475-485 laipsnis

Mirkymo laikas: 1 valanda 25 mm storio (minimalus)

Užgesimo delsimas:<10 seconds maximum

Griežėjimo terpė: polimero koncentracija 12-18%

Gesinimo greitis: 3-5 m/sek. Minimalus

Senėjimo temperatūros kontrolė: ± 3 laipsnių tolerancija

Sandėliavimas po rezervuaro:<8 hours at <20°C before aging

Medžiagos atsako charakteristikos:

Natūralus senėjimas: reikšmingi turto pokyčiai per 48 valandas

Dirbtinis senėjimas: 90% savybių, sukurtų pirmojo senėjimo etape

Thermal Stability: Maintains >95% nuosavybės 100 laipsnių

Kriogeninis našumas: padidėjęs stiprumas esant subzero temperatūrai

Streso mažinimas: 2-3% Rekomenduojama nuolatinė deformacija

Apdirbimo optimizavimo strategijos:

Pjovimo skysčiai: vandenyje tirpūs aušinimo skysčiai (pH 8. 5-9. 5)

Įrankių dangos: pageidautina tialn arba deimantai

Lustų valdymas: aukšto slėgio (70+ juostos) aušinimo skystis

Užpildymo jėga: vidutinio sunkumo (venkite iškraipymo)

Pašarai/greitis: didelis greitis, vidutinio sunkumo pašarų metodas

Įrankio įsitraukimas: ne daugiau kaip 60% pjaustytuvo skersmens

Roughing strategija: didelio efektyvumo apdirbimas (HEM)

Apdaila: Šviesos pjūviai dideliu paviršiaus greičiu

Paviršiaus apdorojimo galimybės:

Anodavimas:

II tipas (sieros): 10-25 μm

III tipas (kietas): 25-75 μm

Plona plėvelės siera: 3-8 μm

Tartarinė-sult.: 5-15 μm

Konversijos dangos:

Chromatas per MIL-DTL -5541 1a klasė

Trivalentinis chromo išankstinis gydymas

„Sol-Gel“ technologija

Dažų sistemos:

Aukšto tirpalo epoksidinis gruntas

Poliuretano viršus

Lietaus erozijos dangos

Specialūs antikoroziniai pradmenys

Mechaninis paviršiaus patobulinimas:

Šūviai peening (0. 008-0. 012a intensyvumas)

Lazerio šokas

Deginimas

Privalomas tikrinimo režimas:

Cheminė sudėtis:

Optinės emisijos spektroskopija

Visų pagrindinių elementų ir priemaišų patikrinimas

Mechaninis testavimas:

Visas tempimo testas (L, LT, ST nurodymai)

K₁c lūžio kietumo bandymas

Kietumo tyrimas (mažiausias 25 mm tinklo)

Neardomojo testavimas:

Ultragarsinis patikrinimas per AMS-STD -2154 A klasė

Skvarbi kritinių paviršių patikrinimas

Eddy dabartinis testavimas (neprivaloma)

Mikrostruktūrinė analizė:

Grūdų dydis ir morfologija

Perkristalinimo vertinimas

Įtraukimo reitingas pagal ASTM E45

Gamybos testavimas:

Šilumos apdorojimo parametrų patikrinimas

Gynimo jautrumo bandymas

Elektros laidumo žemėlapis

Sertifikavimo dokumentacija:

Medžiagos bandymo ataskaita (MTR) per en 10204 3. 1/3.2

Cheminės analizės sertifikavimas

Mechaninių savybių sertifikavimas

Terminio apdorojimo diagramos įrašai

NDT ataskaitos su priėmimo kriterijais

Simpos patikrinimo dokumentacija

Proceso valdymo parametrai

Statistinio proceso duomenų santrauka

Informacijos atsekamumo informacija

Pirminės aviacijos ir kosmoso programos:

Pertvaros struktūros

Sparno sparnai ir pernešimo konstrukcijos

Nusileidimo pavarų komponentai

Fiuzeliažo rėmai ir ilgesni

Storos sekcijos struktūriniai nariai

Viršutinės sparno odos

Didelės apkrovos jungiamosios detalės

Raketų struktūros

Struktūrinė atsarginė įranga

Kritinės jungčių jungiamosios detalės

Našumo pranašumai, palyginti su 7075:

10-15% didesnis tempimo stipris

20-25% pagerėjo lūžio tvirtumas

Aukščiausias atsparumas korozijai korozijai

Sustiprintas eksfoliacijos atsparumas korozijai

Geresnis nuovargio atsparumas plyšių augimui

Pagerinta žalos tolerancija

Didesnis likutinis stiprumas po smūgio

Geresnis šiluminis stabilumas

Aukščiausias apdirbamumas storose sekcijose

Patobulintos per storio savybės

Medžiagos tvarkymo protokolas:

Saugojimo aplinka:

Temperatūra: 15-25 laipsnis

Drėgmė:<65% RH

Apsauga nuo kritulių

Izoliacija nuo plieno gaminių

Kėlimo gairės:

Kelių taškų kėlimas su barstytuvų strypais

Nemetaliniai stropai
