5052 aliuminio lydinio suklastota plokštelė

5052 Atsparus korozijai aliuminio kalimo plokštė, kaip aukštos kokybės aliuminio lydinio medžiaga, gali išlaikyti stabilumą įvairiose korozinėse aplinkose . oksido plėvelėje, esančioje jo paviršiuje, gali efektyviai atsisakyti korozinių terpių, tokių kaip oksidantai, stiprios rūgštys ir stiprios albalis}, eroziją, pavyzdžiui, oksidantai, stiprios rūgštys ir stiprios albalis}} erozija, pavyzdžiui, oksidantai, stiprios rūgštys ir stiprus albalis}} erozija, pavyzdžiui, oksidantai, stiprios rūgštys ir stiprus albalis}} erozija.

Siųsti užklausą

1. Medžiagos sudėtis ir gamybos procesas

5052 Aliuminio lydinys (ASTM B209, AMS 4015) yra negydomas Al-MG lydinys, optimizuotas išskirtiniam atsparumui korozijai ir gerą formavimo formavimą .. Suklastotas plokštelės variantas siūlo patobulintas mechanines savybes kontroliuojamo deformacijos apdorojime:

Lydinio chemija:

Magnis (mg): 2.2-2.8% (kieto tirpalo stiprinimas)

Chromas (CR): 0.15-0.35% (atsparumo korozijai stiprintuvas)

Geležis (Fe): Mažiau arba lygus 0,40% maksimalus

Silicis (SI): mažesnis arba lygus 0,25% maksimalus

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 96,5% (balansas)

Kontroliuojamos priemaišos:

Vario (Cu): mažiau arba lygus 0,10% maksimalus

Cinkas (Zn): mažesnis arba lygus 0,10% maksimalus

Manganas (Mn): mažesnis arba lygus 0,10% maksimalus

Specializuotas kalimo procesas:

Laidos luitų gamyba: 650-690 laipsnio lydymosi temperatūra

Homogenizacija: 540-560 laipsnis 10-18 valandoms

Įkaitinimas: 400-450 laipsnis 1.5-2.5 valandoms

Atviras miršta kalimas:

Pradinė deformacija: 425-450 laipsnis

Galutiniai leidimai: 350-400 laipsnis

Deformacijos santykis: 3: 1 - 5: 1

Kontroliuojamas aušinimas: 30-50 laipsnis /valanda iki aplinkos

Streso palengvinimas: 290-315 laipsnis 1-2 valandoms

Tikslus apdirbimas: pasirinktiniai nuokrypiai

Pagaminta pagal ISO 9001: 2015 kokybės sistemą su visu medžiagos atsekamumu .

2. suklastotos 5052 plokštės mechaninės savybės

Nuosavybė	Minimalus	Tipiškas	Bandymo standartas	Pranašumas prieš suvyniotą plokštelę
Galutinis tempimo stiprumas	215 MPA	230-260 mpa	ASTM B557	10-15% didesnis stiprumas
Derliaus stiprumas (RP0.2)	170 MPa	180-210 mpa	ASTM B557	Patobulintos per storio savybės
Pailgėjimas (50 mm matuoklis)	12%	16-20%	ASTM B557	Geresnis izotropinis lankstumas
Šlyties stiprumas	140 MPa	150-170 mpa	ASTM B769	Sustiprintos krašto savybės
Nuovargio stiprumas (10⁷)	130 MPA	140-150 mpa	ASTM E466	15-20% pranašesnis nuovargio pasipriešinimas
Kietumas (Brinell)	60 HB	68-75 hb	ASTM E10	Vienodas kietumo profilis
Poveikio energija (charpija)	22 J	25-30 J	ASTM E23	Patobulintas tvirtumas
Elastingumo modulis	70,3 GPA	71-72 GPA	ASTM E111	Nuoseklus elastinis atsakas
Gniuždymo išeiga	180 MPa	190-215 mpa	ASTM E9	Geresnis laikymo pajėgumas

3. Mikrostruktūros valdymo suklastojimas

Tiksliai kalimo parametrai:

Kiškio santykis (bendras sumažinimas):

Mažiausiai: 3: 1

Optimalus: 4.5: 1

Maksimalus: 6: 1

Kiškio krypčių valdymas:

Daugialypė deformacija

Mažiausiai 15% antrinės krypties sumažėjimas

Temperatūros profilis:

Pradėjimas: 425-450 laipsnis

Galutinis: 350-380 laipsnis

Aušinimo greitis: kontroliuojamas oro atvėsimas

Mikrostruktūrinės charakteristikos:

Grūdų dydis: ASTM 6-8 (20-45 μm)

Grūdų struktūra: lygiavertė minimalia pailgėjimu

Tarpmetalinės fazės:

Al₃fe dispersoidai

Al₈mg₅ dalelės (kontroliuojamas dydis)

Dislokacijos tankis: 5-7 × 10¹⁰/cm²

Perkristalizacijos frakcija: 90-100%

Tekstūra: atsitiktinių imčių kristalografinė orientacija

Grūdų ribų inžinerija: patobulintos aukšto kampo ribos

4. matmenų specifikacijos ir tolerancijos

Parametras	Standartinis diapazonas	Aukščiausios kokybės tolerancija	Komercinė tolerancija
Storis	10-200 mm	± 0,5 mm	± 1,0 mm
Plotis	600-2500 mm	± 3 mm	± 5 mm
Ilgis	1000-4000 mm	± 5 mm	± 10 mm
Lygumas	N/A	0,2% įstrižainės	0,5% įstrižainės
Paviršiaus šiurkštumas	N/A	3,2 μm Ra max	6,4 μm RA maksimalus
Kampinis spindulys	2-5 mm	± 1 mm	± 2 mm
Krašto tiesumas	N/A	0,5 mm/m	1,0 mm/m

Specialios galimybės:

Kūginis storis: iki 4: 1 santykis

Kontūriniai paviršiai: 3D profiliavimas

Beveik tinklo formos parinktys: sumažinta apdirbimo pašalpa

Integruotos savybės: Bosai, trinkelės ir įmanomi šonkauliai

Svorio formulė: storis (mm) × plotis (m) × ilgis (m) × 2.68=svoris (kg)

5. atsparumo korozijai našumas

Aplinka	Spektaklis	Korozijos greitis	Apsaugos metodas
Jūrų atmosfera	Puiku	<0.05 mm/yr	Anodavimas (II tipas)
Gėlas vanduo	Puiku	Nereikšminga	Nereikia
Druskos purškiklis (ASTM B117)	Labai gerai	1000+ valandos	Cheminė konversija
Pramoninė ekspozicija	Puiku	<0.1 mm/yr	Skaidrus kailio sandarinimas
Streso korozija	Puiku	Imunitetas iš derlingumo	Nereikia
Galvaninis suderinamumas	Gerai	Reikalinga izoliacija	Izoliacinės poveržlės
Įtrūkimų korozija	Gerai	Maža tendencija	Dizaino optimizavimas

Paviršiaus tobulinimo galimybės:

Anodavimas:

II tipas (sieros): 10-25 μm

III tipas (kietas): 25-75 μm

Borikos-sulfuric: 5-15 μm

Cheminė konversija:

Chromatas (MIL-DTL -5541)

Trivalentinis chromas

Titano-zirko sistemos

Mechaninis gydymas:

Nušauti peening (8-12 almen)

Šepetėlio apdaila

Karoliukų sprogimas

6. apdirbimo ir gamybos našumas

Operacija	Įrankio medžiaga	Rekomenduojami parametrai	Paviršiaus kokybė
Frezavimas	HSS-Co, karbidas	Vc =350-450 m/min, fz =0.2 mm	Ra 0.8-2.5 μm
Gręžimas	Karbido grąžtai	Vc =80-120 m/min, fn =0.2 mm/rev.	H8 tolerancija
Posūkis	PCD intarpai	VC =500-800 m/min	Ra 0.4-1.6 μm
Bakstelėjimas	HSS-E čiaupai	VC =15-25 m/min	Geras siūlų profilis
Pjaustymas	Karbido tipas	60-80 m/min, 2-4 dantys įsitraukę	Švarus kraštas
Vandens pjaustymas	Granato abrazyvinis	3800 bar, 0.4-0.8 kg/min	± 0,1 mm tolerancija

Formavimo charakteristikos:

Bend spindulys (mažiausias): 1,0T (t=storis)

Pailgėjimo talpa: 15-20% vienoda deformacija

Springback Factor: 0.93-0.96

Šaltojo darbo riba: 15-18% deformacijos sukietėjimas

Karštas formavimas: 260-370 laipsnis rekomenduojamas

Gydymas po formos: nereikia jokio

7. suvirinimo ir prisijungimo technologijos

Rekomenduojami suvirinimo procesai:

Dujų volframo lanko suvirinimas (GTAW):

Užpildas: ER5356 arba ER5183

Ekranas: 100% argonas

Iš anksto suvirintas valymas: būtinas

Dujų metalo lanko suvirinimas (GMAW):

Užpildas: ER5356

Ekranas: argonas + 30% helio

Režimas: „Pulse“ purškimo perdavimas

Trinties maišymo suvirinimas (FSW):

Įrankio RPM: 800-1200

Šiono greitis: 200-400 mm/min

Įrankio medžiaga: H13 plienas

Mechaninio sujungimo metodai:

Savarankiškos kniedės: puikus suderinamumas

Srauto gręžimo varžtas: gerai plonoms sekcijoms

Klijuojamasis ryšys: puikus su epoksidinėmis sistemomis

Klinimas: geras formavimas leidžia sėkmingus sąnarius

Gydymas po suvirinimo:

Streso palengvinimas: 175-200 laipsnis 1 valandai

PWHT: Nereikia (negydoma pašildyta)

Persirengimas: rekomenduojama nuovargio programoms

Patikrinimas: dažai skverbiasi į kritinius sąnarius

8. fizinės inžinerinio dizaino savybės

Nuosavybė	Vertė	Taikymo reikšmė
Tankis	2,68 g/cm³	Lengvas konstrukcinis dizainas
Lydymosi diapazonas	605-650 laipsnis	Proceso temperatūros apribojimas
Šilumos laidumas	138 W/m·K	Šilumos kriauklių pritaikymas
Elektrinis laidumas	35% IAC	Elektriniai gaubtai
Specifinė šiluma	880 J/kg · k	Šilumos valdymo dizainas
Cte (20-100 laipsnis)	23.8 ×10⁻⁶/K	Plėtros jungties skaičiavimas
Elastingumo modulis	70,3 GPA	Įlinkio analizė
Puasono santykis	0.33	FEA modeliavimo parametras
Slopinimo pajėgumas	0.002-0.003	Vibracijos valdymo programos

9. kokybės kontrolė ir sertifikavimas

Testavimo protokolas:

Cheminė analizė: optinės emisijos spektroskopija

Mechaninis testavimas:

Visas tempimo bandymo komplektas (L, LT, ST nurodymai)

Kietumo žemėlapis per skyrių

Mikrostruktūros vertinimas:

Grūdų dydžio nustatymas

Įtraukimo reitingas

Tarpmetalinės fazės analizė

Neardomojo testavimas:

Ultragarsinis ASTM B594

Dažai skverbiasi į paviršiaus defektus

Rentgeno spinduliai kritinėms programoms

Matmenų tikrinimas:

CMM kritinių matmenų patikrinimas

3D lazerio skenavimas sudėtingoms geometrijoms

Paviršiaus profilio matavimas

Galimi pažymėjimai:

ISO 9001: 2015 kokybės valdymas

AS9100D aviacijos ir kosmoso standartas

„Norsok M -650 jūrinėms programoms“

NACE MR0175/ISO 15156 Atitiktis

PED 2014/68/ES slėgio įrangai

„Lloyd“ registro medžiagos sertifikatas

DNV-GL medžiagos patvirtinimas

Medžiagos bandymo sertifikatas en 10204 3.1/3.2

10. pramoninės programos ir tvarkymasProduktų aprašymas

Pirminės programos:

Jūrų komponentai ir jungiamosios detalės

Cheminio perdirbimo įranga

Transporto struktūros

Maisto perdirbimo įranga

Architektūriniai komponentai

Slėgio indų purkštukai ir flanšai

Puslaidininkių gamybos įranga

Karinės aparatūros komponentai

Vožtuvo kūnai ir siurblių korpusai

Geležinkelio transporto priemonių konstrukcijos

Medžiagos tvarkymo gairės:

Kėlimas ir transportas:

Naudokite plačius nailono stropus

Venkite grandinės kontakto su paviršiumi

Visiškai palaikykite dideles plokšteles

Užkirskite kelią drėgmės kaupimosi

Sandėliavimo reikalavimai:

Saugokite sausoje aplinkoje (<65% RH)

Venkite kontaktų su plieninėmis medžiagomis

Naudokite neutralias pH pakavimo medžiagas

Laikykite vertikaliai, kai įmanoma

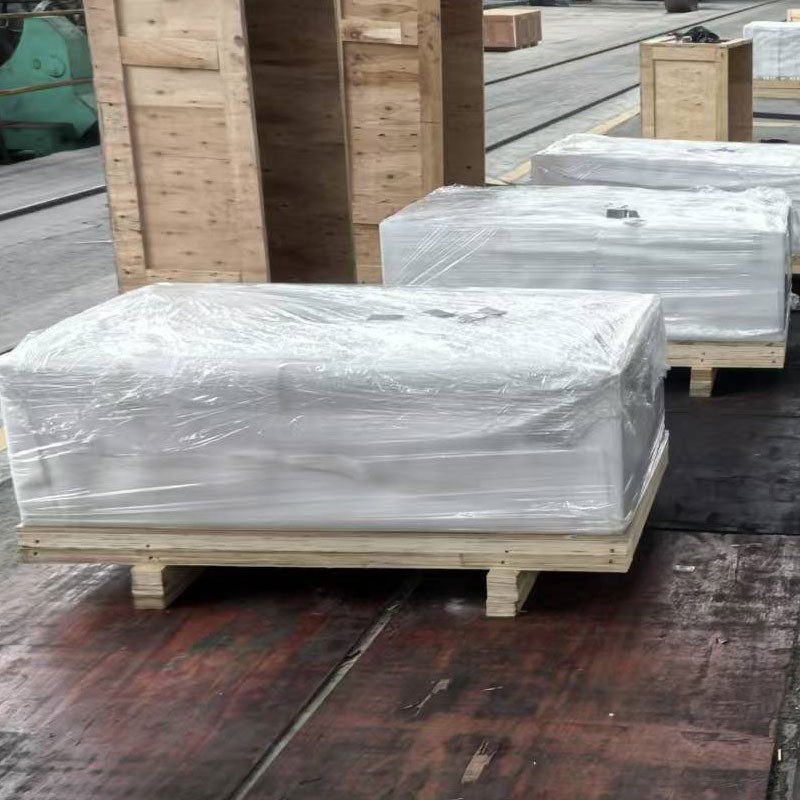

Paviršiaus apsauga:

Apsauginės filmo taikymas

Susipynimas su pH neutraliu popieriumi

VCI (nepastovūs korozijos inhibitoriai)

Kraštų gynėjai transporto metu

Apdirbimo paruošimas:

Aklimatizuokite iki parduotuvės temperatūros

Nuvalykite nealkaliniais plovikliais

Naudokite specialų aliuminio įrankį

Taikykite pjovimo skystį, skirtą aliuminiui

11. suklastotas vs . suvyniotos plokštės palyginimasProduktų aprašymas

Mechaninės nuosavybės pranašumai:

Patobulintos per storio savybės

Sumažėjęs kryptinis variantas (anizotropija)

Patobulintas nuovargio našumas (15-20%)

Pranašesnis apdirbamumas ir įrankio gyvenimas

Geresnis matmenų stabilumas tarnyboje

Mikrostruktūrinė nauda:

Rafinuota grūdų struktūra

Sumažėjęs poringumas (<0.5%)

Kontroliuojamas tarpmetalinis pasiskirstymas

Sumažintas segregacijos poveikis

Palankios kristalografinės tekstūros

Našumo diferencialai:

Didesnė žalos tolerancija

Patobulintas atsparumas įtempiui korozijai

Sustiprinta dinaminė apkrovos talpa

Geresnis aukštos temperatūros turto išlaikymas

Aukščiausias atsparumas ciklinei deformacijai

12. tvarumas ir aplinkos aspektaiProduktų aprašymas

Medžiagos gamybos metrika:

Įkūnyta energija: 165-180 mj/kg

Anglies pėdsakas: 9.5-11 kg co₂e/kg

Perdirbtas turinys: iki 75% yra

Vandens naudojimas: 11-15 m³/metrinė tona

Perdirbamumas: 100% be skilimo

ROHS atitiktis: visiška atitiktis sertifikuota

Pasiekite būseną: jokių SVHC medžiagų

Gyvenimo ciklo aspektai:

Aptarnavimo gyvenimas: 25-40+ metai jūrų aplinkoje

Priežiūra: minimalūs reikalavimai

Gyvenimo pabaiga: didelė laužo vertė ir perdirbimo efektyvumas

Energijos atkūrimas: 95% energijos taupymas vs . pirminė gamyba

Poveikis šalinimui: netoksiška, nepageidaujama klasifikacija
