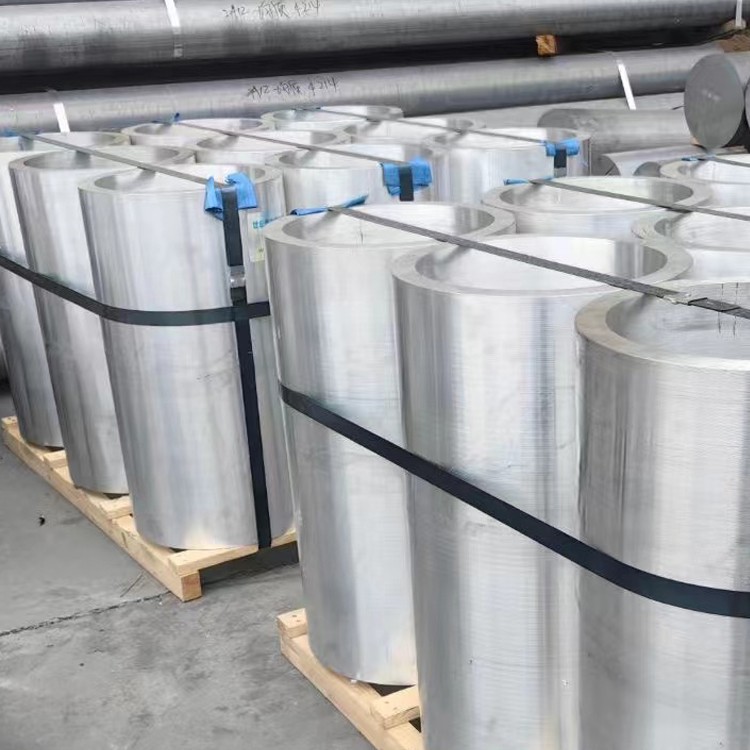

5083 Aliuminio kalimo vamzdis jūrininkui

5083 Aliuminio lydinys yra aukštas magnio lydinys, turintis gerą atsparumą korozijai ir apdirbamumui tarp ne šilumos gydomų lydinių .

Siųsti užklausą

1. Medžiagos sudėtis ir kalimo procesas

5083 Jūrų lygio aliuminio kalimo vamzdžiai atitinka ASTM B247, EN 754-2, o „Norsok M -121“ standartai su optimizuota magnio-Manganese kompozicija, skirta atsparumui jūros vandens korozijai: atsparumas jūros vandens korozijai:

Pirminiai legiruoti elementai:

Magnis (mg): 4.0-4.9% (padidina atsparumą stiprumui ir korozijai)

Manganas (Mn): 0.4-1.0% (kontroliuoja grūdų struktūrą)

Chromas (Cr): 0.05-0.25% (pagerina įtempių korozijos įtrūkimų atsparumą)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 93,5% (balansas)

Priemaišų ribos:

Geležis (Fe): Mažiau arba lygus 0,40% maksimalus

Silicis (SI): Mažiau arba lygus 0,40% maksimalus

Varis (Cu): Mažiau arba lygus 0,10% maks. (Kritinis jūrinei korozijai)

Cinkas (Zn): mažesnis arba lygus 0,25% maksimalus

Konkrečias jūrų kalimo procesas:

Pašildymas: 380-420 laipsnis kontroliuojamose atmosferos krosnyse

Parametrų kalimas:

Temperatūros diapazonas: 320-380 laipsnis

Sumažinimo santykis: didesnis arba lygus 3: 1 (garantuoja grūdų tobulinimą)

Deformacijos greitis: 1-10 s⁻¹

Kryptinis grūdų srautas: išilginė orientacija ± 8 laipsnis

Daugialypis kalimas: Trijų ašių hidrauliniai presai (15, 000-30, 000 tonos)

Gydymas po ugnies:

Kontroliuojamas aušinimas: 30 laipsnių /min. Maksimalus aušinimo greitis

Tiesinimo tolerancija: mažesnis arba lygus 0,5 mm/m

Sertifikuota į DNV GL OS F101 ir ABS vadovą aliuminio struktūroms, kurių atsekamumas nuo ruošinio iki gatavo produkto .

2. mechaninės savybės jūrų sąlygomis

H116/H321 Temperiai suteikia puikų jūros vandens našumą:

Nuosavybė	H116 nuotaika	H321 nuotaika	Bandymo standartas
Tempimo stiprumas	275-350 mpa	300-370 mpa	ASTM E8
Derliaus stiprumas (RP0.2)	125-185 mpa	215-265 mpa	ASTM E8
Pailgėjimas jūros vandenyje	16-22%	10-16%	ASTM G44/G49
Lūžio kietumas kIc	35 mpa√m	30 MPA√m	ASTM E399
Korozijos nuovargio riba	110 MPa (10⁷ Cyc)	140 MPa (10⁷ Cyc)	ASTM E466
Poveikio kietumas (-40 laipsnis)	35-45 J	28-35 J	ISO 148
Streso korozijos slenkstis	100 MPa	150 MPa	ASTM G64
Kritinė duobės temp	65 laipsnis	75 laipsnis	ASTM G48

Palaiko didesnę arba lygi 80% mechaninių savybių po 20- metų jūros vandens ekspozicijos modeliavimas pagal ASTM G 50.

3. šilumos apdorojimas ir mikrostruktūra

Specializuotas grūdinimas jūrų programoms:

H116 stabilizavimo procesas:

Gydymas tirpale: 415 laipsnis ± 10 laipsnio 1.5-3 valandos

Rapid Water Quench: Cooling rate >100 laipsnių /sek

Stabilizavimas: 150 laipsnių 4 valandas + 100 laipsnis 12 valandų

H321 darbo sukietėjimo procesas:

Kontroliuojamas riedėjimas ties 250-300 laipsniu su 15-25% storio redukcija

Galutinis stabilizavimas: 120 laipsnių /8 valandos

Mikrostruktūrinės charakteristikos:

Grūdų dydis: ASTM 6-8 (15-35 μm)

Tarpmetalinės fazės: Al6 (Mn, Fe) dispersoidai ({0.1-0.3 μm)

Fazių paskirstymas:<5% β-phase (Al3Mg2)

Dislokacijos tankis: 5 × 10⁹/cm² (H321)

Grūdų ribos nuosėdos:<25nm continuous

4. matmenys ir jūriniai specifinės konfigūracijos

Parametras	Standartinis diapazonas	Laivų statybos tolerancija	Specialūs profiliai
Išorinis skersmuo	50-1200 mm	± 0,1% OD	Ovalas/stačiakampis
Sienos storis	6-80 mm	+10%/-5% wt	Smailėjantis/žingsnis
Ilgis	3-18 m	+5 mm/-0 mm	Iki 30 m suvyniota
Ovališkumas	Mažiau arba lygus 1,0%	Mažiau arba lygus 0,3% pakilusiems	-
Sulenavimo spindulys	1,5 × OD	1,0 × OD su šerdimi	-
Tiesumas	1,0 mm/m	0,3 mm/m (aukšto slėgio)	-

Jūrų gamybos technologijos:

Uždaras, skirtas kalimams dėl sudėtingų flanšų

Radialinis kalimas vienodai sienų storiui

Vėlinio lenkimas korpuso skverbimosi

Sprogstamasis formavimas specialiems kontūrams

CNC žiedas, sukantis kolektorių skyrius

5. korozijos veikimas jūrų aplinkoje

Poveikio sąlyga	Korozijos greitis (mm per metus)	Bandymo trukmė	Apsaugos metodas
„Splash Zone“ (potvynis)	0.01-0.03	5- metų tyrimas	200 μm HVOF danga
Jūros vandens panardinimas	0.02-0.05	ASTM G31	Katodinė apsauga
Purvo zona	0.005-0.015	ISO 11306	PE 3- sluoksnio danga
Didelio greičio jūros vanduo (4m/s)	0.03-0.08	ASTM G119	Elektropolidavimas
Jūrų atmosfera	0.001-0.003	ISO 9223	Anodavimas (AA25)

Pažangios jūrų apsaugos sistemos:

Anodinė apsauga:

Cinko apyrankės sistemos per DNV-RP-B401

Aliuminio-cinko-indžio lydinio anodai

Dangos:

Stiklinės lemputės epoksidinė: 500-1000 μm DFT

Sužavėta dabartinė katodinė apsauga (ICCP)

Metalinis purškiklis:

85/15 cinko-aliuminio purškiklis ({150-250 μm)

Lyginamosios sistemos:

Didelio tankio polietileno (HDPE) pamušalas

Elastomeriniai poliuretano pamušalai

6. jūrinių komponentų apdirbamumas

Operacija	Įrankio medžiaga	Parametrai	Jūrų paraiškos
Povandeninis pjovimas	Keramikos įdėklai	90-120 m/min	Remonto darbai
Gilios skylės gręžimas	Carbide pundrills	30-50 m/min, PECK ciklas	Hidraulinės ištraukos
CNC frezavimas	Tialn padengti įrankiai	400-600 m/min	Flanšo apdirbimas
Bakstelėjimas	Spiralinių taškų čiaupai	15-20 m/min	Vamzdžių jungtys
Nuobodus	Slopintos nuobodžios juostos	100-200 m/min	Laivagalio vamzdžių apdirbimas

Apdirbimo charakteristikos:

Pastatytas krašto tendencija: žemas (B laipsnis per ISO 3685)

Paviršiaus apdaila: Ra 0.8-3.2 μm

Pjovimo skystis: vandenyje tirpi sintetika (pH 8.5-9.0)

Lusto valdymas: Puikios - formos ištisinės traškučiai

Įrankio gyvenimas: 70% ilgesnis nei plieno komponentai

7. jūrų suvirinimas ir prisijungimo technologijos

Rekomenduojami suvirinimo procesai:

GMAW-P (impulsinis MIG):

Užpildas: ER5183/ER5356

Ekrano dujos: ar +30%he

Šilumos įvestis: mažesnis arba lygus 1,2 kJ/mm

Trinties maišymas:

Įrankių pasukimas: 400-600 RPM

„Traverse“ greitis: 100-300 mm/min

Ašinė jėga: 15-35 kN

Kritiniai sąnarių tipai:

Apykaklės jungtys:

35-45 laipsnio kūgio kampai

Dvipusis suvirinimas, kad būtų galima visiškai įsiskverbti

Mechaninės jungtys:

Vikaulinio stiliaus grioveliai

316L nerūdijančio plieno spaustukai

Klijuojamasis ryšys:

Epoksidinis polisulfido hermetikai

25-35 MPA šlyties stiprumas jūros vandenyje

8. fizinės savybės

Nuosavybė	Vertė	Jūrų reikšmė
Tankis	2,66 g/cm³	35% lengvesnis už plieną
Šilumos laidumas	117 W/m·K	Kriogeniniai pritaikymai
Elektros varža	49 nΩ·m	Žaibo apsauga
Lydymosi diapazonas	570-640 laipsnis	Priešgaisrinės saugos reitingas
Elastingumo modulis	71 GPA	Struktūrinis lankstumas
Cte (20-100 laipsnis)	23,8 μm/m · laipsnis	Šilumos išplėtimo valdymas
Magnetinis pralaidumas	1.000022	Degaussing sistemos
Akustinė varža	17.5 Mrayl	Sonaro skaidrumas

9. jūrų sertifikavimas ir testavimas

Griežtas kokybės patikrinimas

Korozijos bandymai:

„Exco“ testavimas pagal ASTM G34

1000 val. Druskos purškiklis ASTM B117

Galvaninis korozijos tyrimas ASTM G71

Mechaninis bandymas:

Viso masto hidrostatinis bandymas (6, 000 psi)

Charpy V-Notch testavimas -196 laipsnyje

NDE reikalavimai:

Automatizuotas UT su TOFD galimybėmis

Skaitmeninė rentgenografija pagal EN 13068

Kintamasis dabartinis lauko matavimas

Jūrų pažymėjimai

DNV GL tipo patvirtinimo sertifikatas

ABS MARINE LDE patvirtinimas

„Lloyd's Register“ jūrų komponento sertifikatas

„Norsok M650“ kvalifikacija

MIL-DTL -24196 laivų lentos sistemoms

FDA pogrupis D - Maisto kontaktas virtuvėse

10. programos jūrų inžinerijoje

Pirminės jūrinės programos:

Jūros platformos struktūriniai nariai

Jūros vandens aušinimo vamzdžių sistemos

Jūrų kėlimo įtempiklio sistemos

Skystų gamtinių dujų (SGD) perdavimo linijos

Balasto vandens tvarkymo sistemos

Karinių jūrų laivų antstatai

Povandeniniai virkštelės kanalai

Gėlinimo augalų komponentai

Tvarkymas ir pakuotė:

„VCI Polyfilm“ įvyniojimas + DESICCANTAS

Medinės dėžės su ISO žymėjimais

Pakrantės korozijos apsaugos junginio danga

Vandenyno transporto jūros tinkamumo sertifikatas
