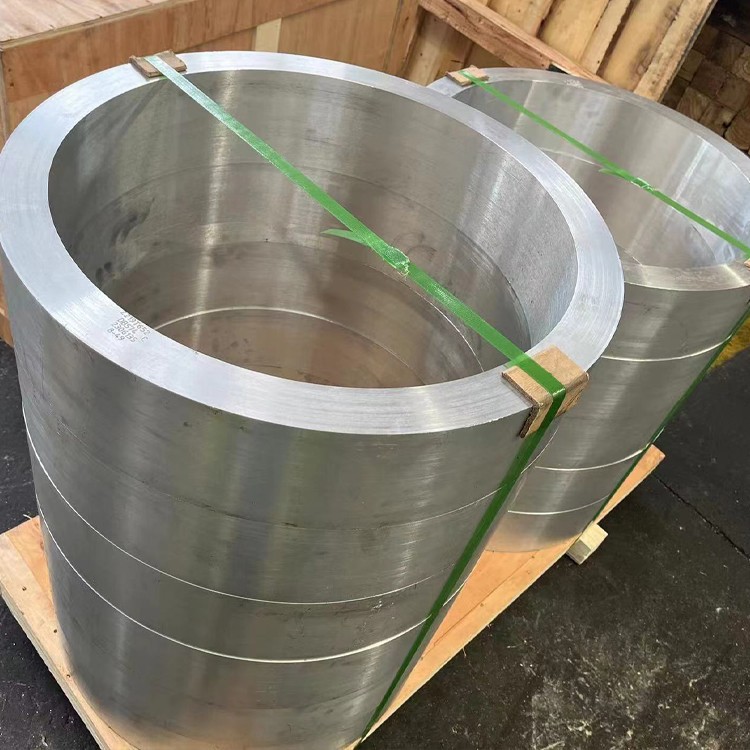

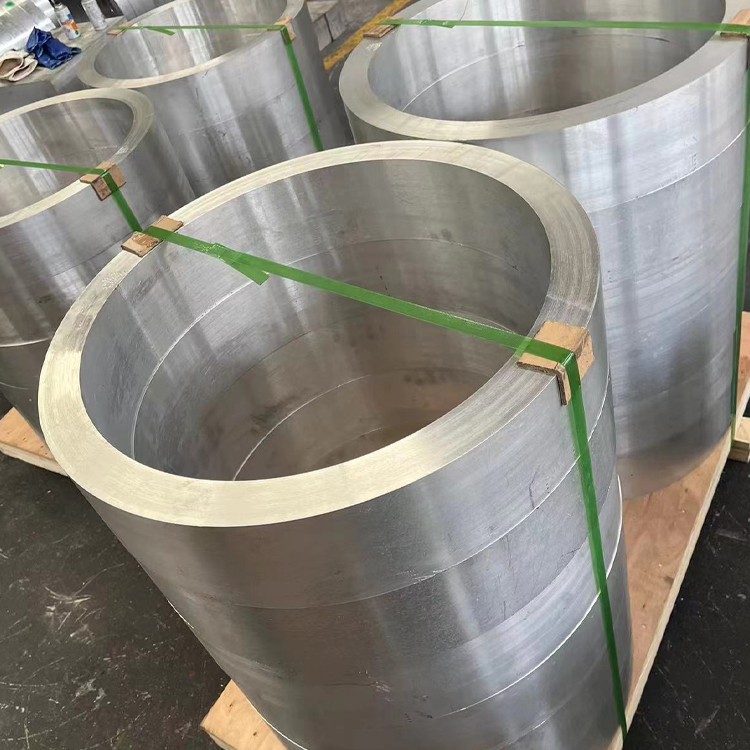

2A12 aliuminio suklastotas vamzdis, skirtas kosmoso erdvei

2A12 aliuminio kaltinis vamzdis pagamintas iš 2A12 aliuminio lydinio, kuris pasižymi dideliu stiprumu ir kietumu. Šis lydinys gali būti termiškai apdorojamas, kad dar labiau pagerintų jo mechanines savybes. Dėl puikių mechaninių savybių ir suvirinimo savybių 2A12 aliuminio kaltinis vamzdis yra plačiai naudojamas įvairiose pramonės srityse.

Siųsti užklausą

1. Medžiagos kompozicija ir kosmoso kalimo procesas

2A12 (AA2124) Aviacijos ir kosmoso laipsnio kaltiniai vamzdžiai atitinka AMS 4157, ASTM B247 ir MIL-T -9046 specifikacijas, sukurtas siekiant optimalaus stiprumo ir svorio santykio esant kritiniams komponentams:

Lydinio chemija:

Vario (Cu): 3.8-4.9% (pirminis stiprinimas)

Magnis (mg): 1.2-1.8% (kritulių kietėjimas)

Manganas (Mn): 0.30-0.9% (grūdų tobulinimas)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 92,5% (balansas)

Kontroliuojamos priemaišos:

Geležis (Fe): Mažiau arba lygus 0,30% maksimalus

Siliconas (SI): mažesnis arba lygus 0,50% maksimalus

Cinkas (Zn): mažesnis arba lygus 0,25% maksimalus

Titanas (Ti): mažesnis arba lygus 0,15% maksimalus

Tikslumo kūrimo protokolas:

Išankstinis šildymas: 390-430 laipsnis po „Argon Shield“

Izoterminis kalimas: 350-400 laipsnis ± 10 laipsnis

Sumažinimo santykis: 5: 1 Minimalus

Deformacijos greičio valdymas: 0.1-3 sec⁻¹

Grūdų srauto suderinimas: išilginis ± 5 laipsnių nuokrypis

Paspaudimo reikalavimai: 12, 000-40, 000 ton hidraulinė

Šilumos kondicionierius po ugnies: įtempių išlyginimas esant 250 laipsnių /2 val.

Sertifikuota „NADCAP AC7102“ dėl aviacijos ir kosmoso parodų su visu skaitmeniniu atsekamumu pagal AS9100 standartus .

2. Mechaninis našumas aviacijos ir kosmoso tarnyboje

Nuosavybė	Forged T6 temperatūra	Išspaustas pradinė linija	Aviacijos ir kosmoso standartas
Galutinis tempimo stiprumas	440-470 mpa	400-430 mpa	ASTM E8
Derliaus stiprumas (RP0.2)	290-330 mpa	260-290 mpa	ASTM E8
Pailgėjimas (%)	10-15%	7-12%	ASTM E8
Lūžio kietumas kIc	38 MPA√m	32 mpa√m	ASTM E399
Nuovargio stiprumas (10⁷)	145 MPA	120 MPa	ASTM E466
Suspaudimo stiprumas	420 MPa	380 MPA	ASTM E9
Streso plyšimas (100 val./100 laipsnių)	180 MPa	150 MPa	ASTM E139
Guolio stiprumas	620 MPa	570 MPA	ASTM E238

Aukščiausias anizotropijos santykis (L/T =0.85) suteikia 18-22% didesnį skersinį stiprumą, palyginti

3. šilumos apdorojimas ir mikrostruktūrinė kontrolė

Aviacijos ir kosmoso T6 gydymas:

Gydymas tirpale: 495 laipsnis ± 5 laipsnis 1-2 valandos

Atmosferos valdymas:<20ppm oxygen

Gesinimas: polivinilo pirolidono tirpalas (40% Conc)

Quench rate: >170 laipsnis /sek.

Stabilizavimas: -55 laipsnio kriogeninis sulaikymas/3HR

Senėjimas: 190 laipsnis /12hr + 160 laipsnis /10hr dvipusis senėjimas

Mikrostruktūrinės savybės:

Grūdų dydis: ASTM 8-9 (10-20 μm)

NUSTATYMŲ STRUKTŪRA: S '(Al₂cumg) fazė Dominuojanti fazė

Tekstūros intensyvumas: 3.0-4.5 atsitiktiniai kartotiniai

Dislokacijos tankis: 8 × 10¹⁰/cm²

Fazių paskirstymas:

Al₂cu dalelės: 0.3-0.8 μm

Al₂cumg dalelės: 20-50 nm

Perkristalizacija:<5%

4. aviacijos ir kosmoso laipsnio matmenų tikslumas

Parametras	Standartinis diapazonas	Skrydžio kritinė tolerancija	Specialios konfigūracijos
Išorinis skersmuo	20-450 mm	± 0,02% OD	Elipsės formos skerspjūviai
Sienos storis	1.5-25 mm	± 3% masės	Kintamo storio sienos
Ilgis	1-10 m	+0/-0.8 mm	Iki 15 m skyrių
Ovališkumas	Mažiau arba lygus 0,4%	Mažiau arba lygi 0,15% pavaros	-
Tiesa	0,5 mm/m	0,1 mm/m (hidraulinės linijos)	-
Sienos nutekėjimas	Mažiau arba lygus 0,3% TIR	Mažiau arba lygus 0,1% TIR (degalų sistemos)	-

Aviacijos ir kosmoso gamybos metodai:

Sukimosi kalimas plonų sienų skyriams

Mandrelio srauto formavimas

Izoterminis preso kalimas

Žiedinis ritininis flanšo integracija

Superplastinis formavimas sudėtingoms formoms

5. aplinkos patvarumas skrydžio sąlygomis

Aplinka	Našumo reitingas	Skilimo metrika	Švelninimo sistemos
Aukštumo dviratis	Puiku	<0.001% dimensional change	Pasyvavimas per AMS 2470
Hidraulinis skystis	A klasė	0,05 mm per metus erozija	Plazmos elektrolitinė oksidacija
JET degalų panardinimas	Gerai	Svorio padidėjimas<0.5 mg/cm²/yr	Elektroliiškas nikelio danga
Šiluminis ciklas	Puiku	ΔCTE suderintas su kompozicijomis	Šiluminės kliūtys
Apledėjimo sąlygos	Gerai	Nuovargio debetas<8%	Anti-atidarymo dangos

Paviršiaus patobulinimas:

Chromo rūgšties anodavimas: 8-15 μm storio

Tiodize® gydymas: kieto filmo tepalas

HVOF WC -10 CO: 1200 HV50 apsauga

Hermetinis sandarinimas: garų nusodinami SiO₂ sluoksniai

6. kosmoso komponentų apdirbimas

Operacija	Įrankių specifikacija	Parametrai	Orlaivių programos
Tikslus nuobodus	Deimantinis karbidas	180-250 m/min, 0,05 mm/re	Nusileidimo pavarų cilindrai
5- ašies frezavimas	„Nano-Composite Sialn“ įrankiai	500-700 m/min	Sparno šonkaulių jungiamosios detalės
Pistoleto gręžimas	Karbidas, maitinamas aušinimo skysčiu	30-50 m/min	Degalų įpurškimo bėgiai
Sriegių šlifavimas	CBN ratai	10-15 m/min	Variklio tvirtinimo sriegiai
Slidimas	PCD formos įrankiai	80-120 m/min	Hidraulinės kolektoriaus prievadai

Apdirbimo pranašumai:

Paviršiaus apdaila: Ra 0.1-0.4 μm pasiekiama

Kriomo uždirbimo patobulinimas:

Įrankio gyvenimas: +250%

Likęs įtempis: suspaudimo profilis

EDM galimybė: stabilus su vario volframo elektrodais

Matmenų stabilumas: ± 0,005 mm/m po apdirbimo

7. aviacijos ir kosmoso sujungimo technologija

Trinties maišymo suvirinimo parametrai:

Įrankių dizainas: WC-CO slinktas petys

Rotacija: 600-900 rpm

Traverse: 80-200 mm/min

Žemyn jėga: 12-20 kn

Suvirinimo kokybė:

UTS efektyvumas: 95% pirminio metalo

Nuovargio veikimas: 90% pagrindinė medžiaga

Alternatyvūs sujungimo metodai:

Lazerio spindulio suvirinimas:

Galia: 4-6 kw

Greitis: 2-5 m/min

Ekranas: helio dujų uždanga

Kliūnų ryšys:

Epoksidinės poliimido plėvelės: 25 MPa šlyties 150 laipsnių

Paviršiaus paruošimas: Sol-gelio apdorojimas

Mechaninis tvirtinimas:

„Hi-Lite®“ apykaklės: 160- ksi šlyties stiprumas

„Lockbolt“ sistemos: vibracijai atsparios 2000Hz

8. Fizinės skrydžių sistemų savybės

Nuosavybė	Vertė	Aviacijos ir kosmoso reikšmė
Tankis	2,78 g/cm³	30% lengvesnis nei titanas
Cte (20-150 laipsnis)	22,7 μm/m · laipsnis	Suderinta su anglies kompozicijomis
Šilumos laidumas	138 W/m·K	Avionikos aušinimo efektyvumas
Elektros varža	44 nΩ·m	EMI ekrano efektyvumas
Elastinis modulis	73 GPA	Sparno lankstumo optimizavimas
Slopinimo pajėgumas	0.003	Vibracijos silpninimas
Magnetinis jautrumas	0.72×10⁻⁶	Nesikišimas su jutikliais
Kriogeninis tvirtumas (-196 laipsnis)	42 mpa√m	LH2/LOX sistemos suderinamumas

9. kokybės patikrinimas ir aviacijos ir kosmoso sertifikavimas

Neardomas vertinimas:

Fazinis masyvas UT: 15MHz zondai (aptikti 0,3 mm trūkumus)

Rentgeno tomografija: 5 μm vokselio skiriamoji geba

Sūkurinių srovės masyvas: 0,2 mm įtrūkimų aptikimas

Termografinis patikrinimas: 2 μm požeminė skiriamoji geba

Liekamasis įtempių žemėlapis: XRD su 10 μm taško dydžiu

Sertifikavimo testavimas:

Nuovargio bandymas: 10⁹ ciklo galimybė

Šliaužimo testavimas: 10, 000 HR/150 laipsnis

SCC Threshold: >120 MPa už ASTM G47

Atsparumas degumui: FAR 25.853 atitinka

Obulgass:<1.0% TML, <0.1% CVCM per ESA ECSS

Pramonės patvirtinimai:

AS9100 aviacijos ir kosmoso kokybės valdymas

„Nadcap AC7117 NDE“ specialusis procesas

MIL-F -83142 FOWNUS SERTIFIKACIJA

„EASA 21G“ gamybos patvirtinimas

ITAR registracijos laikymasis

10. aviacijos ir kosmoso programos

Pirminis kosmoso naudojimas:

Nukreipimo pavarų sukimo momento jungtys

Sraigtasparnio rotoriaus velenai

Hidraulinės pavaros cilindrai

Raketų paleidimo kanistrai

Erdvėlaivio konstrukcijos santvaros

„Jet“ variklio kompresoriaus korpusai

Sparno atvarto takai

Skrydžio valdymo ryšiai

Pakuotė ir tvarkymas:

Azoto-PURGED VCI folijos įvyniojimas

„Desiccant“ kontroliuojami konteineriai

Nemažai nailono stropų tvarkymas

Švaraus kambario surinkimo protokolai

AS6081 padirbta apsauga
