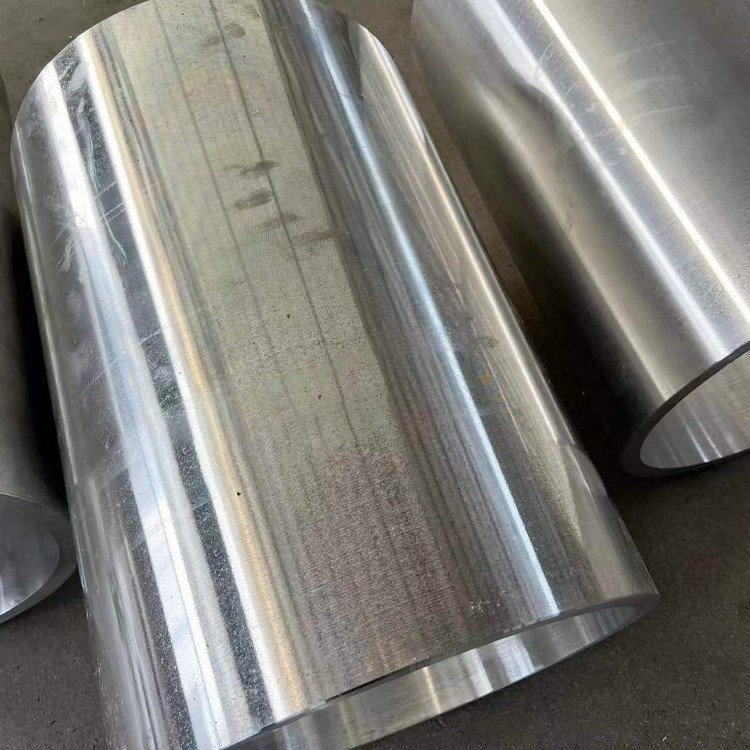

7050 didelio skersmens aliuminio vamzdis

7050 didelio skersmens aliuminio vamzdžiai priklauso didelio stiprumo, šilumos gydomųjų lydinių kategorijai .. Jų savybės yra nepaprastos stiprumo, atsparumo korozijai lupimui, o streso korozijos krekingumas .} yra plačiai naudojamos, o orlaivių konstrukcijų gamyba, tokios kaip vidutinės storos plokštelės, extruded, extruded, extroDed Plates, externed Plates. Šių dalių naudojami lydiniai .

Siųsti užklausą

1. Medžiagos sudėtis ir gamybos procesas

7050 (AMS 4050M, ASTM B247) Didelio skersmens vamzdžiai pasižymi vario-cinko-magnio legiruočių sistema, optimizuota aukšto stiprumo struktūrinėms pritaikymams:

Lydinio chemija:

Cinkas (zn): 5.7-6.7% (pirminis stiprinimas)

Magnis (mg): 1.9-2.6% (kritulių kietėjimas)

Varis (Cu): 2.0-2.6% (atsparumas įtempiui korozijai)

Mikroelementai:

Cirkonis (zr): 0.08-0.15% (grūdų tobulinimas)

Geležis (Fe): Mažiau arba lygi 0,15% maksimalus

Siliconas (SI): mažesnis arba lygus 0,12% maksimalus

Manganas (Mn): mažesnis arba lygus 0,10% maksimalus

Pažangus gamybos procesas:

Išankstinis šildymas: 430-480 laipsnis (argono atmosfera)

Karštas išspaudimas: 315-410 laipsnis ties 100-350 mn paspauskite jėgą

Šaltojo piešimo dydis: 15-30% sumažinimas

Tempimo tiesinimas: 1-3% nuolatinis pailgėjimas

Šiluminis apdorojimas: T7451/T7651 patentuotas senėjimas

Kalibravimas: 3- Roll Planetary Dydy System System

Paviršiaus apdaila: mikro-peening (0.5-1.2 μm Ra)

Sertifikuota AMS-QQ-A -200/11 ir EN 754 standartai su visu skaitmeninės medžiagos atsekamumu .

2. sunkiosios konstrukcijų mechaninės savybės

Nuosavybė	T7451	T7651	Bandymo standartas
Galutinis tempimo stiprumas	510-550 mpa	530-570 mpa	ASTM E8
Derliaus stiprumas (RP0.2)	455-495 mpa	470-510 mpa	ASTM E8
Pailgėjimas (%)	9-12%	7-10%	ASTM E8
Lūžio kietumas kIc	32 mpa√m	29 mpa√m	ASTM E399
Suspaudimo išeiga	480-520 mpa	500-540 mpa	ASTM E9
Šlyties stiprumas	300-335 mpa	310-345 mpa	ASTM B565
Nuovargio stiprumas (10⁷)	160-185 mpa	180-205 mpa	ASTM E466
Guolio stiprumas	840-890 mpa	860-910 mpa	ASTM E238

Palaiko didesnę arba lygi 90% mechaninių savybių temperatūroje nuo -55 laipsnio iki +125 laipsnio pagal ASTM e 21.

3. šilumos apdorojimas ir mikrostruktūrinė kontrolė

Patentuota senėjimo seka:

Gydymas tirpale: 477 laipsnis ± 5 laipsnis 2-4 valandos

Kontroliuojamas gesinimas: polimero gesinimas ties 40-60 laipsniu /sek

Streso palengvinimas: 3% tempimo deformacija

Senėjimo protokolas:

T7451: 107 laipsnis /8hr + 163 laipsnis /30hr

T7651: 121 laipsnis /6hr + 177 laipsnis /20hr

Mikrostruktūrinės charakteristikos:

Grūdų dydis: ASTM 6-7 (25-40 μm)

Nuosėdų struktūra:

η '(mgzn₂) fazė: 10-30 nm

Al₃zr dispersoidai: 5-15 nm

Dislokacijos tankis: 4-6 × 10¹⁰/cm²

Grūdų ribos struktūra: diskretinė η fazė

Perkristalinimas: mažesnis arba lygus 15%

Tekstūros indeksas:<1.5 random multiples

4. didelių vamzdžių matmenų specifikacijos

Parametras	Standartinis diapazonas	Tiksli tolerancija	Specialios galimybės
Išorinis skersmuo	200-1200 mm	± 0,15% OD	Iki 2500 mm
Sienos storis	8-80 mm	+10%/-5% wt	3-150 mm
Ilgis	3-20 m	+10 mm/-0 mm	Iki 30 m skyrių
Ovališkumas	Mažiau arba lygus 0,8%	Mažiau arba lygus 0,3% (kritinė)	-
Tiesumas	1,0 mm/m	0,3 mm/m	-
Statmenas	Mažiau arba lygus 0,5 laipsnio	Mažiau arba lygus 0,2 laipsnio	-
Sienų vienodumas	±7%	±3%	-

Pažangios formavimo technologijos:

Sukimosi formavimas galutinio konfigūracijoms

Srauto posūkis, kad būtų galima pakeisti storio variantą

Sprogstamoji išplėtimas dydžio perėjimams

Mandrel kalimas už flanšus galus

Lokalus tirpalo terminas apdorojimas

5. aplinkos patvarumo našumas

Sąlyga	Našumo reitingas	Raktų metrika	Apsaugos metodai
Druskos purškimo ekspozicija	Puiku	<0.002 mm/yr corrosion rate	„Alodine 1200“ gydymas
Streso korozijos įtrūkimas	Gerai	Threshold >150 MPa	T7451 Overted Timan
Galvaninė korozija	Vidutinis	<0.003 mm/yr when isolated	Stiklo pluošto izoliacija
Atmosferos poveikis	Puiku	0,0001 mm per metus kaimo aplinka	Chromato konversijos danga
Didelė drėgmė	Gerai	Nėra duobės po 3000 val.	Anodavimas (II tipas)

Paviršiaus patobulinimo galimybės:

Kietas anodavimas (50-70 μm, 500-600 hv)

Plazmos elektrolitinė oksidacija (PEO)

HVOF WC-CO danga (1200-1400 HV)

Elektroliiškas nikelio danga (ENP)

Šiluminio purškimo aliuminis (TSA)

6. Apdorojimo ir gamybos savybės

Operacija	Įrankio medžiaga	Rekomenduojami parametrai	Matmenų tikslumas
Gilios skylės gręžimas	Carbide pundrills	25-45 m/min, 0.05-0.12 mm/rev	± 0,05 mm
Galas frezavimas	Tialn padengtas karbidas	250-400 m/min, 0.1-0.3 mm/danties	Ra 0.8-1.6 μm
Bakstelėjimas	Padengti HSS-E čiaupai	8-15 m/min, spiralės taškas	6h tolerancija
Nuobodus	CBN tinpiniai strypai	150-250 m/min, 0,05 mm/REV	IT7 klasė
Trepanning	PCD pjaustytuvai	60-100 m/min	Wall Runout ± 0,1 mm

Aparatų pranašumai:

Lusto formavimas: trumpai lūžio traškučiai

Pastatytas krašto tendencija: žemas (B klasė ISO 3685)

Pjovimo jėgos reikalavimai: 20-30% mažesnis už plieną

Liekamoji streso kontrolė: gali būti kriogeninis apdirbimas

Tipinė paviršiaus apdaila: Ra 0.4-1.6 μm pasiekiama

7. suvirinimo ir prisijungimo technologijos

Optimalūs suvirinimo procesai:

Kintamas poliškumo letenėlė (VPPAW):

Srovė: 180-300 a

Kelionės greitis: 100-250 mm/min

Užpildas: ER7037 (al-Zn-mg)

Trinties maišymas:

Veleno greitis: 350-600 rpm

Traverse: 80-200 mm/min

Žemyn jėga: 12-20 kn

Specializuoti jungtiniai dizainai:

Didelio stiprumo mechaniniai jungtys:

Suklijuotos apykaklės 1:15 kūgio

Trukdžių pritaikymo įvorės

Klijuojančios surišimo sistemos:

Epoksidinė novolac: 25 MPa 100 laipsnių

Poliuretano metakrilatas: 18 MPa

Dvigubai suvirintos sąnariai:

Šaknies tarpas: 0.8-1.5 mm

Griovo kampas: 60 laipsnis ± 5 laipsnis

Galingumas: Visas įsiskverbimas

8. fizinės struktūros programų savybės

Nuosavybė	Vertė	Struktūrinė reikšmė
Tankis	2,83 g/cm³	60% svorio taupymo ir plieno
Youngo modulis	71 GPA	Standumo ir svorio santykis
Puasono santykis	0.33	Streso pasiskirstymas
Cte (20-150 laipsnis)	23,6 μm/m · laipsnis	Šiluminis suderinamumas
Šilumos laidumas	130 W/m·K	Šilumos išsisklaidymas
Elektros varža	41.5 nΩ·m	Statinis išleidimas
Slopinimo pajėgumas	0.002	Vibracijos mažinimas
Magnetinis pralaidumas	1.00002	EMI apsauga

9. testavimas ir sertifikavimas

Griežtai testavimo protokolai:

Ultragarsinis bandymas: 5-15 MHz zondai, AWS D1.2 standartai

Eddy srovės patikrinimas: 1-3% jautrumas

Hidrostatinis bandymas: 1,5x projektinio slėgis

Lūžio tvirtumas: ESIS TC24 protokolas

Nuovargio bandymas: 10⁷ ciklų mažiausias

Liekamoji streso analizė: rentgeno spindulių difrakcijos metodas

Išsamus sertifikavimas:

„Nadcap AC7108“ akreditacija

ISO 9001/AS9100 kokybės sistemos

PED 2014/68/ES atitiktis

DNV GL tipo patvirtinimas

ABS medžiagos sertifikavimas

MIL-DTL -45225 tikrinimas

10. pramoninės programos

Pirminiai taikymo sektoriai:

Aviacijos ir kosmoso struktūriniai rėmai

Raketų paleidimo vamzdžių sistemos

Pramoniniai hidrauliniai cilindrai

Energijos sektoriaus dujų įpurškimo vamzdžiai

Sunkių mašinų strėlės ir rankos

Jūrų variklio šautuvas

Aukšto slėgio dujų laikymas

Teleskopo struktūriniai komponentai

Tvarkymas ir saugojimas:

VCI danga su sausinančiomis pakuotėmis

Nemetaliniai galutiniai apsaugos

Mediniai balneliai laikymo lentynose

Niekada nesukelkite tiesioginio kontaktinio politikos

ISO konteinerių transporto sistemos
