2024 Aliuminio juosta

2024 Aliuminio kvadratinis strypas dažnai naudojamas kaip elastinga medžiaga vidutinio ir mažo diapazono svėrimo jutikliams .. Jo žemo elastinio modulio charakteristika suteikia jutikliui galimybę gauti pakankamai deformacijos, kai jis veikia, taip tiksliai išmatuojant ir perduodant jėgos ar slėgio signalus .}}.}.}

Siųsti užklausą

1. Medžiagos sudėtis ir gamybos procesas

2024 m. Aliuminio lydinys (AMS 4120, ASTM B211) yra aukšto stiprumo orlaivio lygio aliuminio-vamzdžio lydinys, įvertintas už puikų stiprumo ir svorio santykį, pranašesnius apdirbamumus ir gerą nuovargio veikimą ..

Pirminiai legiruoti elementai:

Vario (Cu): 3.8-4.9% (pirminis stiprinimo elementas)

Magnis (mg): 1.2-1.8% (kritulių kietėjimas)

Manganas (Mn): 0.3-0.9% (grūdų struktūros valdymas)

Siliconas (SI): Mažiau arba lygus 0,5% (pagerina išmetamumą)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 90,7% (balansas)

Kontroliuojamos priemaišos:

Geležis (Fe): Mažiau arba lygi 0,5% maksimalus

Cinkas (Zn): mažesnis arba lygus 0,25% maksimalus

Titanas (Ti): mažesnis arba lygus 0,15% maksimalus

Chromas (Cr): mažesnis arba lygus 0,10% maksimalus

Kiti elementai: mažesnis arba lygus 0,05%, mažesnis arba lygus 0,15% bendras

Aukščiausios kokybės gamybos procesas:

Ruošinio paruošimas:

Pirminis aukšto grynumo aliuminis (mažiausiai 99,7%)

Tikslūs lydinio elementų papildymai

Filtravimas per keraminių putų filtrus

Gydymas degazuoja (vandenilis <0,15 ml/100 g)

Tiesioginis vėsinimo pusiau nuolatinis liejimas

Homogenizacija:

480-500 laipsnis 12-24 valandoms

Vienoda temperatūros kontrolė: ± 5 laipsnis

Mikrostruktūrinė pusiausvyra

Cu turtingos fazės tirpimas

Išspaudimas:

Pašildymas iki 370-400 laipsnio

Tepimo optimizavimas

Kompiuterizuota ekstruzijos jėgos stebėjimas

Išėjimo temperatūros valdymas: 450-480 laipsnis

Aušinimo greičio optimizavimas nekilnojamojo turto plėtrai

Ištiesinimas per 4 mm/m

Tirpalo terminas:

490-500 1 valandos laipsnis (priklausomas nuo skersmens)

Temperatūros vienodumas: ± 3 laipsnis

Greitas perkėlimas į gesinimo terpę

Gesinimas:

Šaltas vanduo (5-30 laipsnis)

Sujaudinimas vienodam aušinimui

Maksimalus perdavimo laikas: 15 sekundžių

Mažiausias aušinimo greitis: 100 laipsnių /sek

Šaltas tiesinimas:

Hidraulinis preso tiesinimas

Maksimalus 1-2% šaltas darbas

Liekamasis streso sumažinimas

Dirbtinis senėjimas:

T3: natūralus senėjimas kambario temperatūroje

T351: streso palengvinimas + natūralus senėjimas

T4: tirpalas termiškai apdorotas + natūralus senėjimas

T6: dirbtinis senėjimas 190 laipsnių 12 valandų

Visas proceso atsekamumas su specifine kokybės dokumentacija .

2. 2024 aliuminio juostos mechaninės savybės

Nuosavybė	T351 (min)	T351 (tipiška)	T6 (min)	T6 (tipiškas)	Bandymo metodas
Galutinis tempimo stiprumas	425 MPA	440-470 mpa	440 MPA	460-490 mpa	ASTM E8
Derliaus stiprumas (0,2%)	290 MPA	310-345 mpa	345 MPA	360-400 mpa	ASTM E8
Pailgėjimas (2 colių)	10%	12-17%	5%	6-10%	ASTM E8
Kietumas (Brinell)	110 HB	115-125 hb	120 HB	125-135 hb	ASTM E10
Nuovargio stiprumas (5 × 10⁸)	130 MPA	140-150 mpa	120 MPa	125-140 mpa	ASTM E466
Šlyties stiprumas	270 MPA	285-300 mpa	280 MPA	290-310 mpa	ASTM B769
Lūžio kietumas (K₁C)	26 mpa√m	28-32 mpa√m	20 MPAAS	22-25 mpa√m	ASTM E399
Elastingumo modulis	73.1 GPA	73.1 GPA	73.1 GPA	73.1 GPA	ASTM E111

Turto paskirstymas:

Išilginis ir skersinis nuosavybės santykis: 1,00: 0.85-0.90

Skersmens kitimas:<5% for bars up to 100mm

Šerdies paviršiaus kietumo variacija:<8 HB

Nuosavybės sulaikymas po šilumos ekspozicijos: puikus žemesnis nei 100 laipsnių

3. mikrostruktūrinės charakteristikos

Pagrindinės mikrostruktūrinės savybės:

Grūdų struktūra:

Pailgi grūdai išspaudimo kryptimi

ASTM grūdų dydis 5-7 (50-70 μm)

Santapinis santykis: 2: 1–5: 1

Pakopos kūrimas T351 temperamente

Nuosėdų pasiskirstymas:

Al₂cu (θ/θ ') stiprina nuosėdas: 5-50 nm

Al₂cumg (S-fazė) nusėda

Al₁₂mn₃si dispersoidai: 50-200 nm

Al₇cu₂fe intermetallics: kontroliuojamas dydis ir paskirstymas

Tekstūros kūrimas:

Stiprus<111>ir<100>pluošto tekstūros

Deformacijos tekstūra, išlaikyta po terminio apdorojimo

Tekstūros intensyvumas: 3-8 × atsitiktinis

Specialios savybės:

Mn dispersoidų valdomas perkristalizavimas

Natūralus senėjimas apima GP zonos formavimąsi

T6 temperatūra: θ '(al₂cu) nusodina dominavimą

Zonos be nuosėdų šalia grūdų ribų:<50nm

4. matmenų specifikacijos ir tolerancijos

Parametras	Standartinis diapazonas	Tiksli tolerancija	Komercinė tolerancija	Bandymo metodas
Skersmuo (apvalus)	10-300 mm	± 0,15 mm iki 30 mm	± 0,25 mm iki 30 mm	Mikrometras
		± 0,5% virš 30 mm	± 1,0% virš 30 mm
Plotis (stačiakampis)	10-250 mm	± 0,20 mm iki 50 mm	± 0,30 mm iki 50 mm	Apkaba
		± 0,4% virš 50 mm	± 0,8% virš 50 mm
Ilgis	2000-6000 mm	± 3 mm	± 6 mm	Juostos matavimas
Tiesumas	N/A	0,5 mm/m	1,0 mm/m	Tiesi
Pasukite (stačiakampis)	N/A	2 laipsnių maksimalus matuoklis	4 laipsnių maksimalus matuoklis	Proliaktorius
Paviršiaus šiurkštumas	N/A	3,2 μm Ra max	6,3 μm RA maksimalus	Profilometras

Standartinės turimos formos:

Apvali juosta: skersmenys 10-300 mm

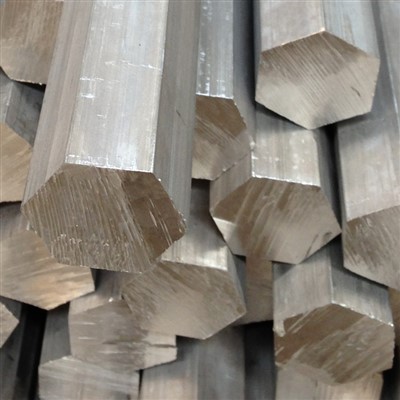

Šešiakampė juosta: per butus 10-100 mm

Kvadratinė juosta: šoniniai matmenys 10-150 mm

Stačiakampė juosta: plotis iki 250 mm, storis nuo 10 mm

Galima sumažinti iki ilgio paslaugą

5. Simpos žymėjimo ir terminio apdorojimo parinktys

Simpos kodas	Proceso aprašymas	Optimalios programos	Pagrindinės charakteristikos
T351	Tirpalas Šilumos apdorotas, streso palengvinimas tempiant ({1-3%), natūraliai sendintas	Aviacijos ir kosmoso konstrukciniai komponentai, apdirbtos dalys	Puikus apdirbamumas, geras stiprumo balansas
T4/T451	Tirpalas, apdorotas, natūraliai pagyvenęs	Dalys, kurioms reikalingas maksimalus formavimas	Geriausias formavimas, vidutinio sunkumo jėga
T6/T651	Tirpalas, apdorotas, dirbtinai	Maksimali stiprumo programos	Didžiausias stiprumas, sumažėjęs lankstumas
T861	Sprendimas Šilumos apdorotas, šaltai dirbtas, dirbtinai pagyvenęs	Labai įtemptų komponentų	Didelis stiprumas su geru SCC pasipriešinimu
T3	Tirpalas Šilumos apdorotas, veikė šaltai, natūraliai senstantys	Bendrosios paskirties programos	Geras savybių balansas

Simpatiškos atrankos gairės:

T351: Optimalus dalims, apdirbtoms iš juostos atsargų

T6: Kai reikia maksimalaus stiprumo

T4: Kai reikia operacijų po formavimo

T 861: komponentams, veikiantiems didelio įtempio ėsdinančioje aplinkoje

6. apdirbimo ir gamybos charakteristikos

Operacija	Įrankio medžiaga	Rekomenduojami parametrai	Komentarai
Posūkis	Karbidas, PCD	Vc =300-600 m/min, f =0.1-0.3 mm/rev.	Puikus lusto laužymas
Gręžimas	HSS-Co, karbidas	Vc =70-120 m/min, f =0.2-0.4 mm/rev.	Geros skylių kokybė
Frezavimas	Karbidas, PCD	Vc =300-700 m/min, fz =0.1-0.3 mm	Pageidautina laipiojimo malimo
Bakstelėjimas	HSS-E, padengtas skarda	VC =15-25 m/min	Puiki siūlų kokybė
Raming	Karbidas, PCD	Vc =40-80 m/min, f =0.2-0.5 mm/rev.	H7 tolerancija pasiekiama
Gilus gręžimas	Karbidas, hss-co	VC =60-90 m/min, pečino ciklas	Puiki lusto evakuacija

Gamybos gairės:

Mašinų įvertinimas: 70% (1100 aliuminio=100%)

Paviršiaus apdaila: puikus (Ra 0.8-3.2 μm pasiekiamas)

Lustų formavimas: trumpas ir vidutinio lustas

Aušinimo skystis: pageidautina vandenyje tirpi emulsija ({8-10% koncentracija)

Įrankių nusidėvėjimas: vidutinio sunkumo su tinkamais parametrais

Burro formavimasis: minimalus su aštriu įrankiu

Šaltas darbas: geras formavimas T4 būkle

Karštas darbas: 350-450 Rekomenduojamas temperatūros diapazonas

Suvialumas: ribotas (kritinis išankstinis valymas)

7. Korozijos pasipriešinimo ir apsaugos sistemos

Aplinkos tipas	Atsparumo reitingas	Apsaugos metodas	Laukiamas pasirodymas
Pramoninė atmosfera	Vidutinis	Anodizavimas + dažai	5-10 metai su technine priežiūra
Jūrų aplinka	Vargšas	Anodizavimas + chromatas + dažai	3-5 metai su technine priežiūra
Didelė drėgmė	Mugė	II tipo anodizavimas	2-3 metai be papildomos apsaugos
Streso korozija	Vargšas T351, geriau t 861	Nušauti peening + apsauga	Konkrečios programos
Eksfoliacija	Sąžininga iki gero	Tinkamas terminis apdorojimas	„T7X“ tempikliai, kurie pirmenybę teikia kritinėms programoms

Paviršiaus apsaugos galimybės:

Anodavimas:

II tipas (sieros): 10-25 μm storio

III tipas (kietas): 25-75 μm storio

Chrominis: 2-7 μm (aviacijos ir kosmoso programos)

Konversijos dangos:

Chromatas per MIL-DTL -5541 1a klasę

Galimos ne chromo alternatyvos

Tapybos sistemos:

Epoksidinis gruntas + poliuretano viršus

Galimos aviacijos ir kosmoso kvalifikacijos sistemos

Mechaninė apsauga:

Nušaudykite peening dėl padidėjusio nuovargio ir SCC atsparumo

Pagerėjusio paviršiaus apdailos deginimas

8. fizinės inžinerinio dizaino savybės

Nuosavybė	Vertė	Dizaino svarstymas
Tankis	2,78 g/cm³	Svorio skaičiavimas komponentams
Lydymosi diapazonas	502-638 laipsnis	Šilumos apdorojimo apribojimai
Šilumos laidumas	120-150 W/m·K	Šilumos valdymo dizainas
Elektrinis laidumas	30-40% iacs	Elektros programų dizainas
Specifinė šiluma	875 J/kg · k	Šiluminės masės skaičiavimai
Šilumos išsiplėtimas (CTE)	23.2 ×10⁻⁶/K	Šiluminio streso analizė
Youngo modulis	73.1 GPA	Įlinkio ir standumo skaičiavimai
Puasono santykis	0.33	Struktūrinės analizės parametras
Mašinų įvertinimas	70% (1100=100%)	Gamybos planavimas

Dizaino aspektai:

Darbinio temperatūros diapazonas: -80 laipsnis +120 laipsnis

Turto išlaikymas: puikus žemiau 100 laipsnių

Elektros laidumas: 30% IAC (T3), 40% IAC (T6)

Streso atsipalaidavimas: minimalus mažesnis nei 100 laipsnių

Magnetinės savybės: ne magnetiniai

Draugavimo talpa: žema (būdinga aliuminio lydiniams)

9. kokybės užtikrinimas ir testavimas

Standartinės bandymo procedūros:

Cheminė sudėtis:

Optinės emisijos spektroskopija

Visų pagrindinių elementų ir priemaišų patikrinimas

Mechaninis testavimas:

Tempimo bandymas (išilginis ir skersinis)

Kietumo bandymai (Brinell arba Rockwell)

Elektrinis laidumas, skirtas tikrinimui

Matmenų tikrinimas:

Skersmuo/matmenys keliose vietose

Tiesumo patikrinimas

Paviršiaus apdailos matavimas

Vaizdinis patikrinimas:

Paviršiaus defektų vertinimas

Baigkite kokybės patikrinimą

Specializuotas testavimas (jei reikia):

Ultragarsinis patikrinimas per AMS-STD -2154

Skverbimosi tikrinimas

Grūdų srauto vertinimas

Mikrostruktūrinis tyrimas

Standartiniai sertifikatai:

Malūno bandymo ataskaita (en 10204 3.1)

Cheminės analizės sertifikavimas

Mechaninių savybių sertifikavimas

Terminio apdorojimo sertifikavimas

Matmenų tikrinimo ataskaita

10. programos ir dizaino aspektai

Pirminės programos:

Orlaivio nusileidimo įrankių komponentai

Aviacijos ir kosmoso jungiamosios detalės ir jungtys

Didelio stiprumo konstrukciniai elementai

Kritiniai automobilių komponentai

Gynybos pramonės programos

Tikslios mašinos dalys

Pelėsių įrankių komponentai

Aukštos kokybės varžtai ir tvirtinimo detalės

Hidraulinės sistemos komponentai

Jungiamieji strypai ir varomieji velenai

Projektavimo pranašumai:

Puikus stiprumo ir svorio santykis

Sudėtingų dalių apdirbamumas

Geras nuovargio našumas

Didelis lūžio tvirtumas T351 būkle

Matmenų stabilumas po apdirbimo

Tinka kritinėms apkrovoms laikančioms programoms

Geras atsparumas dėvėjimams su tinkamu paviršiaus apdorojimu

Įrodyta istorija aviacijos ir kosmoso programose

Nuspėjamos ir nuoseklios savybės

Plačiai prieinama įvairių dydžių ir formų
