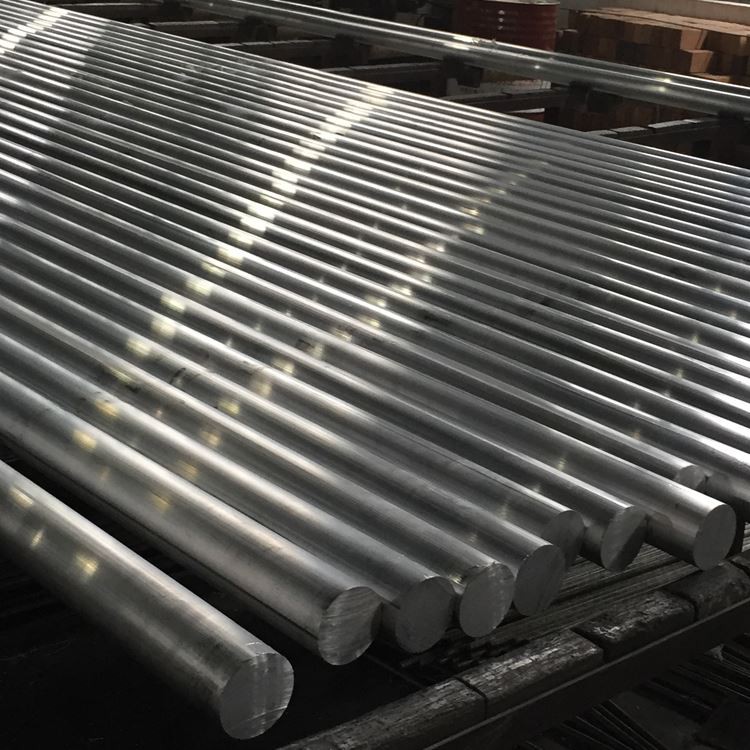

7075 T6 Aliuminio apvalioji juosta

7075 išspaustas aliuminio apvalus strypas yra 7075 aliuminio lydinio medžiaga su apskritu skerspjūviu, pagamintu per ekstruzijos technologiją ..

Siųsti užklausą

1. Medžiagos sudėtis ir gamybos procesas

7075- T6 Aliuminio apvalioji juosta yra aukšto stiprumo aliuminio lydinių viršūnė, siūlanti išskirtinį stiprumo, kietumo ir atsparumo stresui atsparumą aviacijos ir kosmosui, gynybai ir aukšto našumo mechaninėms pritaikymams:

Pirminiai legiruoti elementai:

Cinkas (zn): 5.1-6.1% (pagrindinis stiprinimo elementas)

Magnis (mg): 2.1-2.9% (padidina kritulių kietėjimą)

Varis (Cu): 1.2-2.0% (pagerina atsparumą stiprumui ir atsparumui stresui)

Chromas (CR): 0.18-0.28% (atsparumas korozijai ir grūdų struktūros kontrolė)

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 87,1% (balansas)

Kontroliuojamos priemaišos:

Geležis (Fe): Mažiau arba lygi 0,50% maksimalus

Silicis (SI): Mažiau arba lygus 0,40% maksimalus

Manganas (Mn): Mažiau arba lygus 0,30% maks.

Titanas (Ti): mažesnis arba lygus 0,20% maks.

Kiti elementai: mažesnis arba lygus 0,05%, mažesnis arba lygus 0,15% bendras

Aukščiausios kokybės gamybos procesas:

Lydymosi paruošimas:

Pirminis aukšto grynumo aliuminis (mažiausiai 99,7%)

Tikslūs lydinio elementų papildymai su ± 0,1% tolerancija

Išplėstinis filtravimas per keraminius putplasčio filtrus ({30-40 PPI)

SNIF apdorojimas degazuoja (vandenilis <0,10 ml/100 g)

Grūdų tobulinimas naudojant al-Ti-B pagrindinį lydinį

Tiesioginio vėsinimo (DC) pusiau nuolatinis liejimas

Homogenizacija:

460-480 laipsnis 24-48 valandoms

Vienoda temperatūros kontrolė: ± 5 laipsnis

Kontroliuojamas aušinimo greitis: 20-30 laipsnis /valanda

Šiurkščiavilnių tarpmetalinių medžiagų ištirpimas

Mikrosegregacijos pašalinimas

Karštas darbo procesas:

Suskirstymo kalimas/riedėjimas: 385-415 laipsnis

Tarpinės operacijos: 370-400 laipsnis

Galutinis karštas darbas: 350-380 laipsnis

Kompiuterizuotas temperatūros stebėjimas visame

Tirpalo terminas:

465-485 laipsnis 1-2 valandoms (priklausoma nuo skersmens)

Temperatūros vienodumas: ± 3 laipsnis

Greitas perkėlimas į gesinimo terpę

Maksimalus perdavimo laikas: 10 sekundžių

Gesinimas:

Šaltas vanduo (10-30 laipsnis)

Sujaudinimas vienodam aušinimui

Mažiausias aušinimo greitis: 100 laipsnių /sek

Šaltas tempimas (T651):

1.5-3.0% nuolatinė deformacija

Streso palengvinimas ir ištiesimas

Matmenų tikslumo sustiprinimas

Dirbtinis senėjimas (T6): Dviejų pakopų senėjimo procesas:

Pirmasis etapas: 110-130 laipsnis 4-6 valandoms

Antrasis etapas: 165-175 laipsnis 8-12 valandoms

Temperatūros vienodumas: ± 3 laipsnis

Kontroliuojamas aušinimas po senėjimo

Galutinis apdorojimas:

Tikslus šlifavimas be centro (neprivaloma)

Tiesinimas be streso

Neardomieji bandymai

Paviršiaus apdorojimas ir apsauga

Visas proceso atsekamumas naudojant kompiuterizuotą kokybės stebėjimą visais etapais .

2. {7075- T6 Aliuminio apvalios juostos mechaninės savybės

Nuosavybė	Minimalus	Tipiškas diapazonas	Bandymo metodas
Galutinis tempimo stiprumas	570 MPA	580-600 mpa	ASTM E8
Derliaus stiprumas (0,2%)	500 MPa	510-540 mpa	ASTM E8
Pailgėjimas (2 colių)	7%	8-11%	ASTM E8
Kietumas (Brinell)	150 HB	155-165 hb	ASTM E10
Nuovargio stiprumas (5 × 10⁸)	160 MPa	170-190 mpa	ASTM E466
Šlyties stiprumas	330 MPa	340-360 mpa	ASTM B769
Lūžio kietumas (K₁C)	24 MPA√m	25-29 mpa√m	ASTM E399
Gniuždymo išeigos stiprumas	520 MPa	530-550 mpa	ASTM E9
Elastingumo modulis	71,7 GPA	71.7-72.4 GPA	ASTM E111

Turto paskirstymas:

Išilginis ir skersinis savybės santykis: 1,00: 0,95 (stipris), 1,00: 0,75 (pailgėjimas)

Skersmens kitimas:<5% for diameters up to 75mm, <8% for diameters >75 mm

Šerdies paviršiaus kietumo variacija:<10 HB for diameters up to 100mm

Turto stabilumas:<3% strength reduction after 10,000 hours at 100°C

Streso korozijos krekingo slenkstis: 125-175 MPA (priklausoma nuo aplinkos)

3. mikrostruktūrinės charakteristikos

Pagrindinės mikrostruktūrinės savybės:

Grūdų struktūra:

Iš dalies perkristalizuota struktūra su pailgais grūdais

ASTM grūdų dydis 7-9 (32-16 μm)

Santaikos santykis: 2: 1–4: 1 (ilgis: plotis)

Gerai kontroliuojamas grūdų srauto modelis

Nuosėdų pasiskirstymas:

Mgzn₂ (η/η ') stiprina nuosėdas: 5-15 nm

Cumgal₂ (S-fazė) nusėda

Al₇cu₂fe intermetallics: kontroliuojamas dydis ir paskirstymas

Al₁₂mg₂cr dispersoidai: 50-200 nm

Tekstūros kūrimas:

Stiprus<111>ir<100>pluošto tekstūros

Tekstūros intensyvumas: 3-8 × atsitiktinis

Optimizuotas, kad būtų maksimalus stiprumas pirminės pakrovimo kryptimis

Specialios savybės:

Kritulių užkandis mikrostruktūra

Minimalios zonos be nuosėdų (PFZ) esant grūdų riboms

Kontroliuojamas šiurkščiavilnių tarpmetalinis pasiskirstymas

Smulkus dispersoidų pasiskirstymas, skirtas perkristalizacijos valdymui

4. matmenų specifikacijos ir tolerancijos

Parametras	Standartinis diapazonas	Tiksli tolerancija	Komercinė tolerancija	Bandymo metodas
Skersmuo	10-250 mm	± 0,10 mm iki 30 mm	± 0,20 mm iki 30 mm	Mikrometras
		± 0,4% virš 30 mm	± 0,7% virš 30 mm
Ovališkumas	N/A	50% skersmens tolerancijos	75% skersmens tolerancijos	Mikrometras
Ilgis	2000-6000 mm	± 2 mm	± 5 mm	Juostos matavimas
Tiesumas	N/A	0,2 mm/m	0,5 mm/m	Tiesi
Paviršiaus šiurkštumas	N/A	1,6 μm RA maksimalus	3,2 μm Ra max	Profilometras
Iškirpkite galą	N/A	0,5 laipsnio maks	1,0 laipsnio maks	Proliaktorius

Standartinės turimos formos:

Skersmenys: nuo 10 mm iki 250 mm (didesnių dydžių galima rasti pagal užklausą)

Standartinis ilgis: 2000 mm, 3000 mm, 4000 mm, 6000 mm

Galimi pasirinktiniai pjaustymo ilgiai

„Center“ antžeminės juostos, prieinamos tikslioms programoms

Pjūklo supjaustytas galas

5. Simpos žymėjimo ir terminio apdorojimo parinktys

Simpos kodas	Proceso aprašymas	Optimalios programos	Pagrindinės charakteristikos
T6	Tirpalas termiškai apdorotas ir dirbtinai brandintas	Didelio stiprumo programos	Maksimalus stiprumas ir kietumas
T651	T 6 + streso palengvinimas tempiant	Kritiniai aviacijos ir kosmoso komponentai	Patobulintas atsparumas įtempiui korozijai
T73	Peržengtas nuo streso korozijos atsparumo	Korozijos kritinės programos	Geresnis SCC pasipriešinimas su sumažėjusiu stiprumu
T76	Modifikuotas pervertinimas	Subalansuotos savybės	Kompromisas tarp T6 ir T73
T7351	T 73 + streso palengvinimas tempiant	Storos sekcijos, susijusios su liekanos streso problemomis	Matmenų stabilumas su SCC atsparumu

Simpatiškos atrankos gairės:

T6/T651: aukščiausio stiprumo reikalavimai

T73/T7351: Streso korozijos kritinės programos

T76: subalansuotos bendrosios aviacijos ir kosmoso programų savybės

6. apdirbimo ir gamybos charakteristikos

Operacija	Įrankio medžiaga	Rekomenduojami parametrai	Komentarai
Posūkis	Karbidas, PCD	Vc =150-300 m/min, f =0.1-0.3 mm/rev.	Aštrūs įrankiai būtini
Gręžimas	HSS-Co, karbidas	Vc =60-120 m/min, f =0.15-0.35 mm/rev.	Dažnas lusto valymas
Frezavimas	Karbidas, PCD	Vc =180-350 m/min, fz =0.05-0.15 mm	Pageidautina laipiojimo malimo
Bakstelėjimas	HSS-CO, padengtas skarda	VC =10-20 m/min	Siūlų kokybė, jautri šilumai
Raming	Karbidas, PCD	Vc =40-90 m/min, f =0.1-0.3 mm/rev.	H7 tolerancija pasiekiama
Siūlų frezavimas	Karbidas	Vc =100-200 m/min, fz =0.03-0.08 mm	Pirmenybė teikiama kritinių gijų bakstelėjimui

Gamybos gairės:

Mašinų įvertinimas: 70% (1100 aliuminio=100%)

Paviršiaus apdaila: gerai (Ra 0.8-3.2 μm pasiekiama)

Lustų formavimas: trumpas ir vidutinio lustas su tinkamu įrankiu

Aušinimo skystis: pageidautina vandenyje tirpi emulsija ({8-10% koncentracija)

Įrankių nusidėvėjimas: vidutinio sunkumo su tinkamais parametrais

Pjovimo jėgos: aukštesnės už kitus aliuminio lydinius

Suvialumas: prastas (nerekomenduojamas struktūrinėms reikmėms)

Šaltas darbas: ribotas formavimas

Karštas darbas: nerekomenduojama T6 būklės

Šiluminis apdorojimas: gali būti visiškai iš naujo apdorotas apdorotas apdirbimas

7. Korozijos pasipriešinimo ir apsaugos sistemos

Aplinkos tipas	Atsparumo reitingas	Apsaugos metodas	Laukiamas pasirodymas
Pramoninė atmosfera	Mugė	Anodizavimas + dažai	3-5 metai su technine priežiūra
Jūrų aplinka	Vargšas	Anodizavimas + chromatas + dažai	2-3 metai su technine priežiūra
Didelė drėgmė	Mugė	II tipo anodizavimas	1-2 metai be papildomos apsaugos
Streso korozija	Vargšai T6, gerai T73	Tinkamas nuotaikos pasirinkimas	Konkrečios programos
Eksfoliacija	Vargšas	Tinkama nuotaika + apsauga	Kritinis jūrinėse programose
Galvaninė korozija	Vargšas su anglies plienu	Izoliacija ar aukos apsauga	Reikia kruopštaus dizaino

Paviršiaus apsaugos galimybės:

Anodavimas:

I tipas (chrominis): 2-8 μm (aviacijos ir kosmoso laipsnis)

II tipas (sieros): 10-25 μm (bendroji paskirtis)

III tipas (kietas): 25-75 μm (pasipriešinimas nusidėvėjimui)

Sandarinimo galimybės: Karštas vanduo, dichromatas, nikelio acetatas

Konversijos dangos:

Chromatas per MIL-DTL -5541 1a klasę

Ne chromo alternatyvos, susijusios su aplinkos laikymosi

Tapybos sistemos:

Epoksidinis gruntas + poliuretano viršus

Galimos aviacijos ir kosmoso kvalifikacijos sistemos

Mechaninė apsauga:

Nušaudykite peening dėl padidėjusio nuovargio ir SCC atsparumo

Stiklo karoliuko pūtimas vienoda išvaizda

8. fizinės inžinerinio dizaino savybės

Nuosavybė	Vertė	Dizaino svarstymas
Tankis	2,81 g/cm³	Svorio skaičiavimas komponentams
Lydymosi diapazonas	477-635 laipsnis	Šilumos apdorojimo apribojimai
Šilumos laidumas	130-150 W/m·K	Šilumos valdymo dizainas
Elektrinis laidumas	33-40% iacs	Elektros programų dizainas
Specifinė šiluma	860 j/kg · k	Šiluminės masės skaičiavimai
Šilumos išsiplėtimas (CTE)	23.4 ×10⁻⁶/K	Šiluminio streso analizė
Youngo modulis	71,7 GPA	Įlinkio ir standumo skaičiavimai
Puasono santykis	0.33	Struktūrinės analizės parametras
Magnetinis pralaidumas	~ 1,00 (ne magnetikas)	Elektroninės programos

Dizaino aspektai:

Darbinė temperatūros diapazonas: -70 laipsnis +120 laipsnis

Turto išlaikymas: Puikus mažesnis nei 100 laipsnių, laipsniškas degradacija aukščiau

Streso atsipalaidavimas: minimalus mažesnis nei 100 laipsnių

Nuovargio gyvenimas: pranašesnis už daugumą aliuminio lydinių

Įpjovos jautrumas: vidutinio sunkumo ar aukštas

Kriogeninis našumas: geras stiprumo sulaikymas žemoje temperatūroje

Vibracijos slopinimas: prastas (būdingas didelio stiprumo aliuminiui)

9. kokybės užtikrinimas ir testavimas

Standartinės bandymo procedūros:

Cheminė sudėtis:

Optinės emisijos spektroskopija

Rentgeno fluorescencijos analizė

Visų pagrindinių elementų ir priemaišų patikrinimas

Mechaninis testavimas:

Tempimo bandymas (išilginis ir skersinis)

Kietumo bandymai (Brinell, Rockwell B)

Poveikio testavimas (prireikus)

Nuovargio bandymas (kritinėms reikmėms)

Matmenų tikrinimas:

Skersmuo/ovališkumas keliose vietose

Tiesumo patikrinimas

Ilgio matavimas

Neardomojo testavimas:

Ultragarsinis patikrinimas per AMS-STD -2154

Eddy srovės paviršiaus defektų bandymai

Skvarbos patikrinimas (kritinės programos)

Mikrostruktūrinė analizė:

Grūdų dydžio nustatymas

Tarpmetalinių dalelių įvertinimas

Eksfoliacijos korozijos jautrumas (ASTM G34)

Standartiniai sertifikatai:

Malūno bandymo ataskaita (en 10204 3.1)

Cheminės analizės sertifikavimas

Mechaninių savybių sertifikavimas

Terminio apdorojimo sertifikavimas

Neardomojo testavimo sertifikatas

Materialus atsekamumo dokumentacija

10. programos ir dizaino aspektai

Pirminės programos:

Aviacijos ir kosmoso komponentai:

Orlaivio nusileidimo įrankių komponentai

Sparnų sparnas ir konstrukciniai elementai

Fiuzeliažo rėmai ir pertvaros

Variklio laikikliai ir atramos

Gynybos programos:

Raketų komponentai

Ginklų sistemų dalys

Šarvuotų transporto priemonių komponentai

Taktinės įrangos armatūra

Aukštos kokybės automobiliai:

Važiuokite velenais

Pakabos komponentai

Jungiamieji strypai

Našumas kritinės tvirtinimo detalės

Pramoninė įranga:

Didelio streso mašinos dalys

Plastinės įpurškimo formos

Hidraulinės sistemos komponentai

Robotikos ir automatikos komponentai

Specializuotos programos:

Tiksliųjų prietaisų komponentai

Aukštos kokybės sportinė įranga

Laipiojimo uolienų įranga

Fotoaparatų montavimo sistemos

Projektavimo pranašumai:

Išskirtinis stiprumo ir svorio santykis

Aukščiausio nuovargio našumas

Didelis atsparumas mechaniniam nusidėvėjimui

Puikios apdirbimo charakteristikos

Matmenų stabilumas po apdirbimo

Patikimas našumas didelio streso programose

Išsami inžinerinio projektavimo medžiagų duomenų bazė

Platus standartinių dydžių prieinamumas

Populiarus Žymos: 7075 T6 Aliuminio apvalioji juosta, Kinija 7075 T6 Aliuminio apvalios juostos gamintojai, tiekėjai, gamykla
