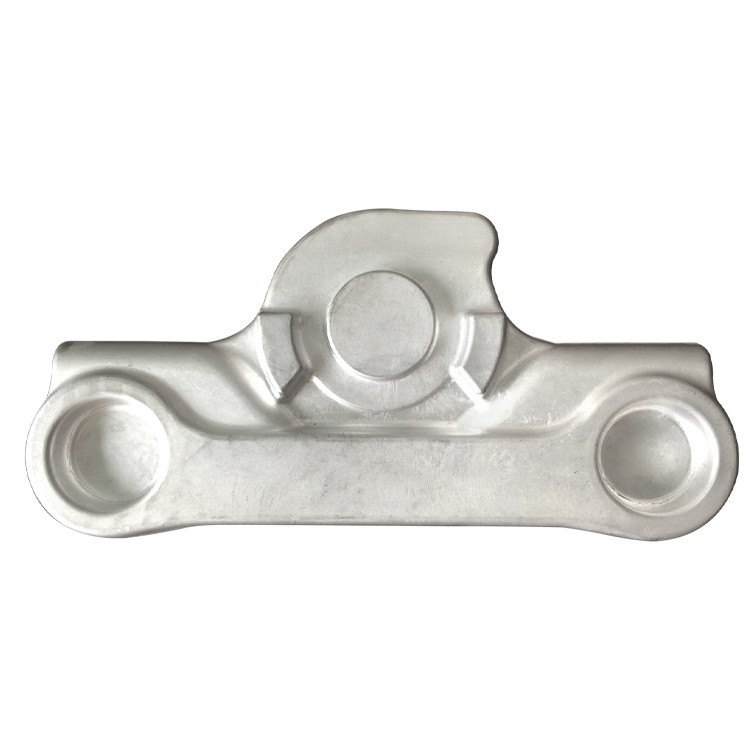

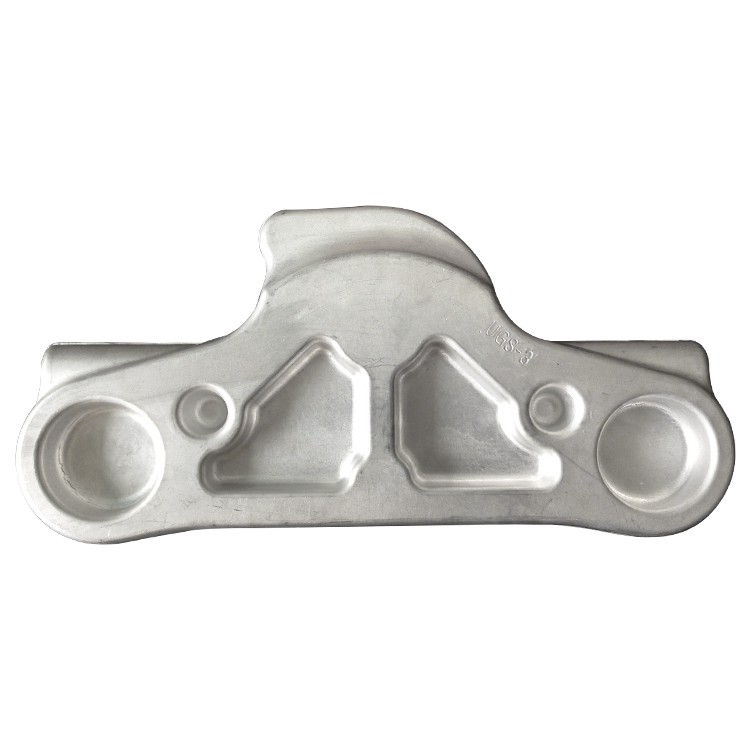

Mažas aliuminio lydinio štampas

Mažos aliuminio lydinio štampo kaltinimai nurodo aliuminio lydinio komponentus, pagamintus per kalimo kalimo procesą, kurių dydis yra palyginti mažas (paprastai sveria nuo dešimčių gramų iki kelių kilogramų) ir turi sudėtingų formų arba aukštų mechaninių savybių reikalavimus ., palyginti su liejimais, atleidimais, išimdami deformacijas, taip pat gali patobulinti grūdus, pagerinti mikrostruktūrą. porosity, shrinkage), and form continuous fibrous flow lines. This significantly enhances the material's mechanical properties, especially strength, toughness, fatigue life, and impact resistance. Commonly used aluminum alloy grades include 6061, 6082, and 7075, each with specific strengths, meeting the demands of various applications.

Įprasti aliuminio lydinio klasės ir jų savybės:6061 lydinys (al-mg-Si serija):

Charakteristikos: Vidutinis stiprumas, puikus atsparumas korozijai, geras suvirinamumas ir apdirbamumas . vienas iš universaliausių ir plačiai naudojamų bendrosios paskirties lydinių .

Pirminiai legiruoti elementai: Magnis (mg), silicis (SI), vario (Cu), chromas (cr) .

6082 lydinys (al-mg-Si serija):

Charakteristikos: Didesnis nei 6061 stiprumas, ypač geresnės mechaninės savybės storesnėse sekcijose, turint gerą atsparumą korozijai ir suvirinamumui .

Pirminiai legiruoti elementai: Magnis (mg), silicis (Si), manganas (Mn) .

7075 lydinys (al-zn-mg-cu serija):

Charakteristikos: Ypač didelis stiprumas, didelis išeigos stiprumas, puikus nuovargio veikimas . aukšto stiprumo lydinys, dažniausiai naudojamas aviacijos ir kosmoso srityje, tačiau jautrus įtempių korozijos įtrūkimui T6 temperamente .

Pirminiai legiruoti elementai: Cinkas (Zn), magnis (mg), vario (Cu), chromas (cr) .

Pagrindinė medžiaga:

Aliuminis (AL): pusiausvyra

Kontroliuojamos priemaišos:

Priemaišų, tokių kaip geležis, silicis, manganas ir titanas

Gamybos procesas (mažoms štampams): Mažo aliuminio lydinio štampo štampo gamybos procesas pabrėžia tikslumą ir efektyvumą, siekiant gauti beveik tinklo formos komponentus, turinčius puikias mechanines savybes per vieną ar daugiau štampų formavimo žingsnių .

Žaliavos paruošimas ir pjaustymas:

Aukštos kokybės luitai arba išspaustos juostos yra pasirinktos kaip ruošiniai . kalimas. Medžiaga turi būti griežta cheminės sudėties analizė ir būtinas vidinis defektų tikrinimas (E . g ., ultragarsinis) .}}} .}

Bildo ilgis ir svoris tiksliai supjaustomi atsižvelgiant į kalimo matmenis, formą ir medžiagų naudojimo reikalavimus .

Šildymas:

Ruošiniai yra vienodai kaitinami tiksliai kontroliuojamoje kalimo krosnyje iki plastiko deformacijos temperatūros diapazono . Skirtingi lydiniai turi skirtingą optimalią kalimo temperatūrą, kad būtų užtikrintas pakankamas plastiko deformacija, vengiant deginimo .

Mirti kalimo formavimas:

Using a forging hammer, hydraulic press, or screw press, the heated billet is placed into a pre-designed die and formed by one or more precise strikes/pressures. The die cavity is intricately designed to guide metal flow lines along the part's shape, refining grains and eliminating internal defects.

Kelios-praėjimo kalimas: Norint palaipsniui pasiekti norimą formą ., gali prireikti mažų dalių su sudėtingomis formomis.

Beveik tinklo formavimas: „Die Foring“ siekiama pasiekti beveik tinklo formavimą, sumažinant vėlesnę apdirbimo pašalpą .

Apipjaustymas:

Po kalimo, blykstės perteklius aplink kalimo periferiją pašalinamas .

Terminis apdorojimas:

Tirpalo šilumos apdorojimas: Kalimas kaitinamas iki tam tikros temperatūros ir laikomas pakankamai laiko, kad legiruoti elementus būtų galima ištirpti į kietą tirpalą .

Gesinimas: Greitas aušinimas iš tirpinimo temperatūros, paprastai dėl vandens gesinimo ar polimero gesinimo, kad būtų išlaikytas supersantiškas kietas tirpalas .

Senėjimo gydymas:

Dirbtinis senėjimas (T6 temperatūra): Suteikia optimalų stiprumą ir kietumą .

Nepilname: Naudojamas tam tikrų lydinių atsparumui stresui korozijai ir pleiskanojimui (pvz., 7075), nors šiek tiek sumažėja stiprumas .

Tiesinimo ir streso mažinimas (jei reikia):

Norint ištaisyti matmenis ir formą ., gali prireikti mechaninio tiesinimo

Tam tikroms didelio tikslumo dalims arba toms, kurioms reikalingas didelis vėlesnis apdirbimas, tempimo ar suspaudimo streso mažinimas (E . g ., T651/T7351 tempikliai) gali būti atliekami siekiant sumažinti liekamąjį įtempį ir sumažinti apdirbimo iškraipymo ... mažinimą).

Apdaila ir patikrinimas:

Nuvalymas, šūviai (pagerina paviršiaus nuovargio našumą), matmenų tikrinimas, paviršiaus kokybės patikrinimai .

Galiausiai išsamus neardomojo bandymas (E . g ., skvarbi, ultragarsiniai) ir mechaninių savybių bandymai, siekiant užtikrinti, kad produktas atitiktų specifikacijas .

Mažų aliuminio lydinio štampų štampų mechaninės savybės skiriasi priklausomai nuo konkretaus lydinio laipsnio ir terminio apdorojimo, tačiau paprastai pralenkia liejinius ir daugybę to paties laipsnio . gaminių.

Turto vienodumas ir anizotropija:

Štampo kalimo procesas išlygina grūdų srautą išilgai dalies kontūro, todėl pagrindinėse pakrovimo kryptyse atsiranda puikios savybės .

Palyginti su plokštelėmis ar išspaudomis, kaltinimai paprastai pasižymi geresnėmis skersinėmis (statmenomis pagrindinei deformacijos krypčiai) savybėms, kurių bendra mažesnė anizotropija .

Mažo aliuminio lydinio štampo štampų mikrostruktūra yra pagrindinė jų puikių mechaninių savybių . priežastis

Pagrindinės mikrostruktūrinės savybės:

Rafinuota ir tanki grūdų struktūra:

Kalimo procesas kruopščiai suskaido šiurkščius grūdus, sudarydamas smulkius, vienodus ir tankius lygiaverčius grūdus ir pailgus deformuotus grūdus išilgai metalinių srautų linijų ..

Optimizuotas ir nuolatinis grūdų srautas:

This is the most significant characteristic and advantage of die forgings. As the metal flows within the die cavity, its grains are elongated and form continuous fibrous flow lines that closely conform to the part's geometry. This grain flow aligns with the part's primary stress direction under actual operating conditions, effectively transferring stress and significantly improving the part's fatigue performance, impact toughness, and stress corrosion įtrūkimų atsparumas kritinėse vietose (e . g ., kampai, skylių kraštai) .

Vienodas stiprinančių fazių pasiskirstymas (nuosėdos):

After solution heat treatment and aging, strengthening phases (e.g., Mg₂Si in 6xxx series, MgZn₂ in 7xxx series) precipitate uniformly as fine, dispersed particles within the aluminum matrix. These precipitates effectively hinder dislocation movement, thereby increasing strength and hardness.

Tikslus senėjimo proceso kontrolė užtikrina optimalų nuosėdų dydį ir pasiskirstymą, vengiant kenksmingų nuolatinių grūdų ribinių kritulių, taip užtikrinant gerą atsparumą korozijai .

Aukštas metalurginis švara:

Štampų kaltinimai yra tankūs, be liejimo defektų (pvz., Susitraukimas, poringumas, šiurkščiavilnių intarpai) ., griežtai kontroliuojant žaliavų priemaišas, medžiagos tvirtumas ir atsparumas nuovargiui dar labiau pagerėja .}

Maži aliuminio lydinio štampo kaltinimai gali pasiekti aukštą tikslumą ir sudėtingas formas gamyboje .

Pritaikymo galimybė:

Štampo dizainą ir gamybą galima atlikti remiantis išsamiais klientų CAD modeliais ir inžineriniais brėžiniais, įgalinant labai pritaikytus kaltinimus .

Gali būti teikiamos tokios paslaugos kaip išankstinis formavimas, apdaila kalimas, apipjaustymas, terminas ir grubus/apdaila

Aliuminio lydinių savybės labai priklauso nuo terminio apdorojimo temperamento .

Simpatiškos atrankos gairės:

6061/6082 lydiniai: Paprastai naudokite T6 nuotaiką, kad gautumėte geriausią stiprumo ir atsparumo korozijai derinį .

7075 lydinys: Priklausomai nuo programos jautrumo SCC (įtempių korozijos krekingo), pasirinkite T6 (didžiausias stipris, SCC jautrus) arba T7351/T7651 (šiek tiek sumažintas stiprumas, bet puikus SCC ir eksfoliacijos atsparumas korozijai) .

Mažas aliuminio lydinio štampo kaltinimai paprastai turi gerą apdirbimą, tačiau suvirinamumas skiriasi priklausomai nuo lydinio laipsnio .

Gamybos gairės:

Aparatas: Dauguma aliuminio lydinio kaltės T6/T7351 tempikliai turi gerą apdirbimą, leidžiantį atlikti dalis, kurių paviršiaus kokybė ir matmenų tikslumas .

Suvirinamumas: 6xxx serijos lydiniai (e . g ., 6061, 6082) turi puikų suvirinamumą ir gali būti tradiciškai suliejus Įtrūkimas ir sunkus sąnario stiprumo praradimas . Todėl suvirinimo suvirinimui paprastai nerekomenduojama, o mechaninis sujungimas ar pažengęs kietojo kūno suvirinimo būdai (E {. g ., turėtų būti prioritetuojama .}, trinties suvirinimas, trinties maišant FSW).

Liekamasis stresas: Užšaldytose kaltinimuose gali būti likusio įtempio ., ypač tikslioms apdirbtoms dalims, reikia atsižvelgti

Mažo aliuminio lydinio štampo kaltės atsparumas korozijai skiriasi priklausomai nuo lydinio laipsnio ir šilumos apdorojimo, tačiau paprastai jis gali atitikti taikymo reikalavimus per tinkamas apsaugines priemones .

Korozijos apsaugos strategijos:

Lydinio ir santūrumo pasirinkimas: Pasirinkite tinkamiausią lydinio laipsnio ir terminio apdorojimo nuotaiką, pagrįstą korozine aplinka ir stiprumo reikalavimais . 7xxx serijos taikymui su SCC arba eksfoliacijos korozijos rizika, T7351 arba T7651 tempikliai yra privalomi .

Paviršiaus apdorojimas:

Anodavimas: Dažniausias ir efektyviausias apsaugos metodas, sudarantis tankią oksido plėvelę ant kalimo paviršiaus, sustiprindamas korozijos ir atsparumo dilimui . Tai apima sieros rūgšties anodizaciją, chromo rūgšties anodizavimą ir tt .

Cheminės konversijos dangos: Tarnaukite kaip geri dažų ar klijų pradmenys

Aukštos kokybės dangos sistemos: Atsparusias korozijai dangas galima pritaikyti labai ėsdinančioje aplinkoje .

Galvaninis korozijos valdymas: Kai liečiasi su nesuderinamais metalais, izoliacijos priemonės (E . g ., tarpikliai, izoliacinės dangos) turi būti paimti, kad būtų išvengta galvaninės korozijos .

Mažo aliuminio lydinio mirties fizinės savybės yra svarbūs aspektai, norint apsvarstyti projektavimą .

Dizaino aspektai:

Stiprumo ir svorio santykis: Aliuminio lydinio kaltinimai suteikia puikų stiprumo ir svorio santykį, todėl jie yra idealus pasirinkimas lengvam dizainui .

Patikimumas: Kalimo proceso ir lydinio charakteristikų derinys suteikia dalis puikių nuovargio ir smūgio atsparumo, užtikrinant ilgalaikę tarnybą esant sunkioms apkrovoms .

Sudėtingų formų integracija: Dievo kalimas gali sukelti beveik tinklo formos sudėtingą geometriją, žymiai sumažinant vėlesnį apdirbimą, sumažinant gamybos sąnaudas ir povandeninius laikus .

Universalumas: Skirtingų klasių aliuminio lydinio kaltinimai pasižymi skirtingomis našumo charakteristikomis, leidžiančiomis pasirinkti pagal konkrečius taikymo poreikius, patenkinti įvairius laukus nuo bendrosios pramonės iki aviacijos ir kosmoso .

Mažo aliuminio lydinio štampo kokybės kontrolė yra labai kritiška, apimanti visus etapus nuo žaliavų iki galutinių produktų .

Standartinės bandymo procedūros:

Žaliavos sertifikavimas:

Cheminės kompozicijos analizė siekiant užtikrinti AMS, ASTM, EN ir tt atitikimą .

Vidinis defektų tikrinimas (E . g ., ultragarsinis bandymas), siekiant užtikrinti, kad ruošiniai neturi vidinių defektų .

FORGING PROCESO Stebėjimas:

Realiojo laiko kalimo temperatūros, slėgio ir štampo būklės stebėjimas .

Procesinis atsitiktinis kalimo formos ir matmenų kalimo patikrinimas .

Terminio apdorojimo proceso stebėjimas:

Krosnies temperatūros vienodumas (per AMS 2750E 1 arba 2 klases) ir laiko kontrolė, ypač tiksli daugiapakopio senėjimo valdymas .

Medijos temperatūros ir maišymo intensyvumo valdymas . gesinimas

Cheminės sudėties analizė:

Galutinių kaltinimų pakartotinio cheminės sudėties iš naujo iš naujo patvirtinant .

Mechaninis turto bandymas:

Tempimo bandymai: Pavyzdžiai, paimti iš reprezentatyvių vietų ir orientacijų į bandymą, YS, El .

Kietumo tikrinimas: Kelių taškų matavimai, siekiant įvertinti bendrą vienodumą .

Poveikio bandymas: „Charpy V-Notch“ smūgio testas, jei reikia, .

Lūžio kietumo bandymas: K1C arba JIC kritinių komponentų bandymai (ypač svarbūs 7xxx serijai) .

Streso korozijos krekingo (SCC) bandymas:

SCC jautrumo testavimas (E . g ., C žiedo bandymas) 7xxx serijos lydiniams (ypač T6 temperamente), kad būtų užtikrinta, jog jų SCC pasipriešinimas atitinka reikalavimus .

Neardomųjų bandymų (NDT):

Ultragarsinis bandymas (UT): 100% vidinis visų kritinių kaltinimų patikrinimas, siekiant užtikrinti, kad nėra porų, intarpų, delaminacijų ir tt .

Skverbimosi bandymai (PT): 100% paviršiaus patikrinimas, siekiant aptikti paviršiaus laužymo defektus .

Eddy dabartinis testavimas (ET): Nustato paviršiaus ir beveik paviršiaus defektus, taip pat medžiagos vienodumą .

Mikrostruktūrinė analizė:

Metalografinis tyrimas, siekiant įvertinti grūdų dydį, grūdų srauto tęstinumą, perkristalinimo laipsnį, nusodinti morfologiją ir pasiskirstymą ir tt .

Matmenų ir paviršiaus kokybės patikrinimas:

Tikslūs matavimai naudojant apkabos, mikrometrus, koordinačių matavimo mašinas (CMM) arba optinius matavimo prietaisus .

Paviršiaus šiurkštumo matavimas .

Standartai ir pažymėjimai:

Complies with ASTM B247 (Aluminum Alloy Forgings), EN 15908 (Aluminum and Aluminum Alloys - Forgings), AMS (Aerospace Material Specifications, e.g., AMS 4117/4133/4134), and other relevant industry standards.

Kokybės valdymo sistemos sertifikatai: ISO 9001, AS9100 (kosmoso sektoriui) .

EN 10204 3 tipo . 1 medžiagų testo ataskaitos gali būti pateiktos, o trečiųjų šalių nepriklausomas sertifikavimas gali būti išdėstytas kliento prašymu.

Mažas aliuminio lydinio štampo šūviai yra plačiai naudojami įvairiuose pramoniniuose sektoriuose dėl puikaus stiprumo ir svorio santykio, didelio patikimumo ir gamybos efektyvumo .

Pirminės taikymo sritys:

Automobilių pramonė: Pakabos sistemos komponentai (E . g ., valdymo svirtis, vairo rankenėlės), rato komponentai, variklio laikikliai, jėgos pavaros komponentai, stabdžių dalys, svorio mažinimo ir našumo gerinimas .

Aviacijos ir kosmoso: Orlaivio konstrukciniai komponentai (E . g ., skliausteliuose, jungtyse, atvartų prieduose, nusileidimo pavarų komponentams), variklio komponentams, kritinėms jungtys .

Dviračiai ir sporto įranga: Aukštos kokybės dviračių dalys (E . g ., karpeliai, pedalai), karabineriai, sportinės įrangos jungtys, rodyklių velenai .

Mechaninė inžinerija: Siurblio kūnai, vožtuvų kūnai, hidrauliniai komponentai, spaustukai, jungiamieji blokai, mažos transmisijos pavaros, guolių korpusai, robotų jungtys .

Elektronika ir elektros prietaisai: Šilumos kriauklės, konstrukcinės atramos, jungčių korpusai .

Medicinos įranga: Struktūriniai rėmai, dalys ir tt jungiamosios dalies ., reikalaujantys didelio matmenų tikslumo ir paviršiaus kokybės .

Gynyba ir kariuomenė: Kritiniai įvairių ginklų sistemų, raketų kėbulo dalių, saugiklių komponentų, tikslinių sistemos laikiklių . struktūriniai komponentai

Bendroji aparatinė įranga: Įrankių rankenos, užrakto komponentai ir tt .

Projektavimo pranašumai:

Didelis stiprumas ir lengvas: Suteikia didelį stiprumą, tuo pačiu siekiant reikšmingo svorio mažinimo, gerinant produkto našumą ir energijos vartojimo efektyvumą .

Didelis patikimumas: „Die“ kalimo procesas pašalina liejimo defektus, todėl susidaro tanki vidinė struktūra, rafinuoti grūdai ir ištisinės srauto linijos, žymiai padidindami nuovargio tarnavimo laiką ir įtakos kietumą .

Beveik tinklo formavimas ir sudėtingos geometrijos: Dievo kalimas gali sukelti sudėtingas geometrijas arti galutinių matmenų, žymiai sumažinant vėlesnius apdirbimo ir medžiagų atliekas, sumažinant gamybos sąnaudas ir povandeninius laikus .

Puikus atsparumas korozijai: Atsižvelgiant į lydinio pasirinkimą, jis gali būti naudojamas ilgalaikis lauko, drėgnos ar tam tikros korozinės aplinkos .

Geras apdirbamumas: Palengvina vėlesnį apdirbimo ir paviršiaus apdorojimą .

Dizaino apribojimai:

Mirti kaina: Mažų partijų gamybai, štampo projektavimo ir gamybos išlaidos yra palyginti didelės, todėl jis yra tinkamesnis didelės apimties ar serijinei gamybai .

Dydžio apribojimai: Kalimo matmenis riboja kalimo įranga; Labai didelius komponentus sunku suklastoti ant vieno gabalo .

Aukštos temperatūros našumas: Bendras visų aliuminio lydinių apribojimas; Netinka ilgalaikei eksploatavimo aplinkai, viršijančiai 150 laipsnių (120 laipsnių 7xxx serijai) .

Suvirinamumas („7xxx“ serijai): 7xxx serijos lydiniai turi blogą suvirinamumą, todėl reikia atsižvelgti

Ekonominiai ir tvarumo aspektai:

Bendra gyvavimo ciklo vertė: Nors pradinės štampo kalėjimo išlaidos gali būti didesnės nei liejiniai, jų pranašumas, ilgesnis aptarnavimo laikas ir sumažintos vėlesnės apdorojimo išlaidos daro jas konkurencingus per visą savo gyvenimo ciklą .

Išteklių panaudojimo efektyvumas: Mirti kalimas yra efektyvus beveik tinklo formavimo procesas, mažinantis medžiagų atliekas .

Draugiškumas aplinkai: Aliuminio lydiniai yra labai perdirbami, suderinami su ekologiškos gamybos ir žiedinės ekonomikos principais .
