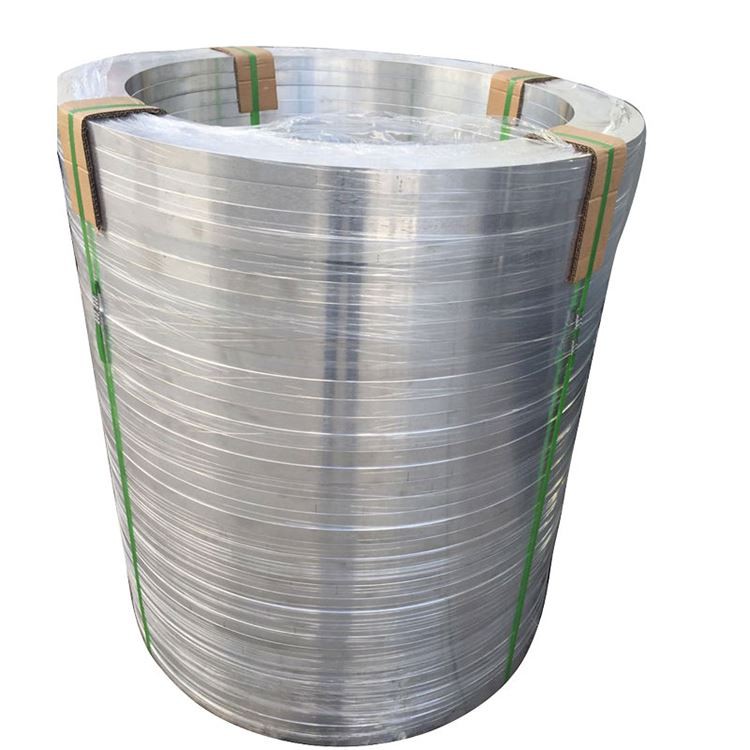

6061 Didelio skersmens aliuminio lydinio kalimo žiedas

1. Medžiagos apžvalga ir gamybos procesas

6061 didelio skersmens aliuminio lydinio kalimo žiedas yra labai universalus šilumos apdorojamas aliuminio-magnio-silicon lydinys (al-mg-Si serija), plačiai populiarus dėl puikaus visapusiško našumo .. Kaltiniai žiedai pasinaudoja kalimo proceso pranašumais, todėl susidaro tanki vidinė struktūra, rafinuoti grūdai ir optimizuotas grūdų srautas, suderintas išilgai žiedo apskritimo, užtikrinant puikų patikimumą ir ilgą tarnavimo laiką įvairiuose pramoniniuose pritaikymuose ., nors 6061 stiprumas nėra lyginamas su 7xx ar 2xxx serijos, o jos subalansuotos savybės yra idealios savybės, o tai nėra 7xxx ar 2xxx serijos. Aparatas ir atsparumas korozijai yra svarbūs aspektai .

Pirminiai legiruoti elementai:

Magnis (mg): 0.8-1.2% (sustiprėja su siliciu, pagerina stiprumą ir atsparumą korozijai)

Silicon (Si): 0.4-0.8% (sustiprėja su magniu, padidina amžių stiprinantį atsaką)

Vario (Cu): 0.15-0.40% (padidina stiprumą)

Chromas (Cr): 0.04-0.35% (slopina perkristalinimą, pagerina tvirtumą)

Pagrindinė medžiaga:

Aliuminis (AL): pusiausvyra

Kontroliuojamos priemaišos:

Geležis (Fe): 0,7% maksimalus

Manganas (MN): 0,15% maksimalus

Cinkas (Zn): 0,25% maksimalus

Titanas (TI): 0,15% maksimalus

Kiti elementai: 0,05% maksimalus, 0,15% iš viso

„Premium“ kalimo procesas (didelio skersmens storo sienos žiedams): Gaunant 6061 didelio skersmens storo sienos aliuminio lydinio suklastotus žiedus, reikia tiksliai kontroliuoti tirpimo, kalimo ir terminio apdorojimo procesus, kad būtų užtikrinta, jog medžiaga pasiekia norimas išsamias savybes, ypač vienodai storose dalyse:

Lydymosi ir luitų paruošimas:

Pasirinkami standartiniai pirminio aliuminio ir legiruočių elementai .

Pažangios lydymosi, rafinavimo ir degazavimo technologijos yra naudojamos siekiant užtikrinti gerą lydymosi švarą, sumažinant nemetalinius intarpus ir dujų kiekį .

Didelės tiesioginio valios (DC) liejimo sistemos yra naudojamos dideliam skersmens lutinėms gaminti su vienoda mikrostruktūra ir nėra reikšmingos atskyrimo .

Ingot homogenizacijos gydymas:

Laidai yra tiksliai kontroliuojami homogenizacijos atkaitinimas (paprastai kelis valandas 550-580 laipsnis), kad būtų pašalintas makrozegregacija, ištirpinkite šiurkščiavilnių antrines fazes ir pagerinkite luitų lankstumą, paruošiant jį vėlesniam didelio deformacijai ... kankinimui..

Ruošinio paruošimas ir patikrinimas:

Ilgot paviršiaus kondicionavimas (skalė ar malimas), kad būtų pašalinti visi paviršiaus defektai .

Atliekamas 100% ultragarsinis patikrinimas, siekiant užtikrinti, kad luitų vidiniai defektai (E . g ., įtrūkimai, poringumas, dideli inkliuzai), kurie gali turėti įtakos galutiniam našumui, paprastai laikantis pramonės standartų ., poringumo, poringumo, didelių intarpų).

Įkaitinimas: ruošinys tolygiai kaitinamas iki tikslaus kalimo temperatūros diapazono (paprastai 400-500 laipsnio), kad būtų užtikrintas optimalus lankstumas, vengiant pradinio tirpimo .

Kalimo seka (didelio skersmens storo sienos žiedo kaltinimai):

Didelės įrangos taikymas: Reikia didelių hidraulinių presų ir žiedų valcavimo mašinų, kad sunkiems ruošiniams būtų taikoma pakankama deformacijos jėga, užtikrinant, kad storų sienelių žiedų šerdis taip pat patiria pilną plastikinę deformaciją ir grūdų tobulinimą .

Nusivylimas ir išankstinis pūtimas: Dėl didelių hidraulinių presų dideli luitai atlieka daugialypę kryptį, daugialypę nuliūdinančią ir piešimo operacijas, kad suskaidytų kaip liejinius grūdus, pašalintų vidinį poringumą ir sudarytų tinkamas ruošinio formas .

Auskarų vėrimas: Spaudoje preliminari žiedų struktūra susidaro pradurta su štampais arba mandrelėmis . Šis procesas dar labiau suderina medžiagą ir patikslina mikrostruktūrą .

Žiedo riedėjimo formavimas: Šis kritinio žiedo riedėjimo procesas atliekamas didelėms vertikaliems žiedo riedėjimo mašinoms . Nepertraukiamo radialinio ir ašinio suspaudimo, esančio žiedo ruošinyje pagrindiniu ritiniu ir mandrelio ritiniu, nuolat didinant žiedo skersmenį, padidindamas jo sienos storią ir aukštį . žiedo riedėjimą, labai padidindamas, kad grūdų srautas ir aukštis. žiedo riedėjimo ritinys, labai padidindamas grūdų srautą ir aukštį . žiedo riedėjimo metu, labai padidindamas grūdų srautą ir aukštį . žiedo riedėjimo metu, labai padidindamas grūdų srautą ir aukštį, esant apskritimui, esančiam, esant, esant, esant, esant, esant, esant, esant, esant, esant, esant grūdų srautui, esant apskritimui. Tvirtumas ir nuovargio veikimas . Storio sienos dalims turi būti užtikrintas vienodas grūdų srautas per visą sienos storią {.

Minimalus redukcijos santykis: Paprastai reikia bent 3: 1 ar aukštesnio, kad būtų užtikrintas visiškas optimizuoto grūdų srauto ir tankios mikrostruktūros . formavimo pašalinimas ir susidarymas

Terminis apdorojimas:

Tirpalo šilumos apdorojimas: Kalimas kaitinamas iki tikslios maždaug 530-545 laipsnio tirpimo temperatūros ir pakankamai laiko laikomas pakankamai laiko, kad būtų galima visiškai ištirpinti lydinius elementus (Mg, Si, Cu) į aliuminio matricą, sudarant vienodą kietąjį tirpalą .}

Gesinimas: Greitas aušinimas iš tirpiančios temperatūros (paprastai vandens gesinimas, užtikrinant vandens temperatūrą ir vėsinimo greitį atitinka storos sienos dalies reikalavimus), kad būtų išlaikytas supersantijame kietajame tirpale . storų sienų dalims, gesinimo vienodumas yra kritinis galutinėms savybėms .

Senėjimo gydymas (T6 temperatūra): Standartinis dirbtinio senėjimo gydymas (paprastai 160-180 laipsnis 8-18 valandoms) {. Šis gydymas sukelia stiprinimo fazių, tokių kaip Mg₂si ir kai kurie al₂cu, nusodinimo, pasiekiant maksimalų stiprumą ir kietumą .}}}..

Likęs streso mažinimas (T651/T652 Temperiai): Didelio skersmens storio sienos žiedams tempimas (T651) arba suspaudimas (T652) streso mažinimas dažnai atliekamas po to, kai gesinant žymiai sumažinant liekamąjį įtempį, sumažinkite apdirbimo iškraipymus ir pagerinkite matmenų stabilumą .

Apdaila ir patikrinimas:

Nuvalymas, tiesinimas, matmenų tikrinimas, paviršiaus kokybės patikrinimai .

Galiausiai, atliekami išsamūs neardomieji bandymai (E . g ., ultragarsiniai, skvarbūs) ir mikrostruktūrinė analizė, siekiant užtikrinti, kad produktas atitiktų pramonės standartus ir klientų reikalavimus .}

6061 didelio skersmens storio sienelių aliuminio lydinio suklastotų žiedų mechaninės savybės priklauso nuo specifinio storio, terminio apdorojimo nuotaikos ir kalimo proceso optimizavimo . T6 ir T651/T652 yra dažniausiai naudojami 6061. tempai 6061..

Turto paskirstymas ir anizotropija:

6061 suklastotus žiedus per žiedo riedėjimo procesą grūdų srautas yra labai suderintas išilgai žiedo apskritimo ., todėl apskritimo (tangentinės) savybės paprastai yra optimalios . radialinės ir ašinės savybės yra santykinai mažesnės, tačiau vis dar pakanka daugumai struktūrinių komponentų poreikių {}}}}}}}}}}}}}}} yra santykinai mažesnės.

Storio efektas: 6061 m. Didelio skersmens storos sienos kaltinimai taip pat palaiko gerą savybių vienodumą nuo šerdies iki paviršiaus, nes jis yra puikus sukietėjimas .

Liekamasis įtempis: T651/T652 tempikliai, tempiant ar suspaudimo stresą, žymiai sumažina liekamojo įtempio gesinimo, sumažina apdirbimo iškraipymus ir pagerina matmenų stabilumą .

6061 didelio skersmens storo sienos aliuminio lydinio suklastotų žiedų mikrostruktūra yra jų gero bendro našumo . pagrindas

Pagrindinės mikrostruktūrinės savybės:

Grūdų struktūra ir grūdų srautas:

Kalimo procesas suskaido šiurkščius grūdus, sudarydami smulkius, vienodus perkristalizuotus grūdus ir pailgus neperkristalizuotus grūdus, išlygintus išilgai kalimo krypties .

Grain Flow: During ring rolling, grains are intensely elongated and form a continuous fibrous structure along the ring's circumference. This grain flow highly matches the main stress direction of the ring, significantly improving circumferential strength, fatigue life, and toughness. For thick-walled rings, grain flow is uniformly distributed throughout the entire section.

Dispersoidai: smulkūs dispersoidai, suformuoti chromo (Cr)

Didelio tankio ir defektų pašalinimas:

Didžiulis slėgis, veikiantis kalimo proceso metu

Efektyviai suskaido ir tolygiai išsklaido nedidelius pirminių intermetalinių junginių ir priemaišų kiekius (e . g ., Fe, Si fazės), sumažinant jų neigiamą poveikį .}

Stiprinimo fazės (nuosėdų) pasiskirstymas:

T6 senėjimo gydymas sukelia pirminės stiprinimo fazės MG₂SI nusodinimą, kartu su kai kuriais Al₂cu krituliais . Šios nuosėdos yra vienodai paskirstytos grūduose, užtikrinant stiprinimo ..

Krituliai, esant grūdų riboms

Metalurginis švara:

Standartinės lydymosi ir liejimo technologijos užtikrina mažą nemetalinio įtraukimo turinį, tenkinančius švaros reikalavimus bendroms inžinerijos programoms .

6061 didelio skersmens storio sienų aliuminio lydinio suklastotų žiedų dydžio diapazonas yra platus ir gali būti pagamintas pagal užsakymą pagal inžinerinius reikalavimus .

Pritaikymo galimybė:

Pagal išsamius klientų brėžinius ir technines specifikacijas . gali būti parengti pagal užsakymą suklastoti žiedai, turintys įvairių dydžių, formų ir tolerancijos reikalavimų

Paprastai siūlomos grubios apdirbtos arba pusiau užbaigtos apdirbtos sąlygos

6061 lydinys pirmiausia pasiekia savo mechanines savybes per terminį apdorojimą .

Simpatiškos atrankos gairės:

T6 nuotaika: Dažniausiai naudojamas 6061 didelio skersmens storo sienelių suklastotų žiedų temperatūra, siūlanti geriausią stiprumo ir kietumo derinį .

T651/T652 Temperiai: Norint, kad būtų galima tiksliai apdirbti ar griežtą matmenų stabilumą, Rekomenduojama T651 arba T652 tempikliai

6061 Didelio skersmens storio sienos aliuminio lydinio suklastoti žiedai paprastai turi gerą apdirbimą, tačiau vis tiek reikia atsižvelgti į jų didelį dydį ir storą sieną

Gamybos gairės:

Aparatas: 6061 turi gerą apdirbamumą, leidžiantį naudoti standartinius aliuminio lydinio apdirbimo įrankius ir parametrus .. Atkreipkite dėmesį į lustų valdymą, kad išvengtumėte įsipainiojimo .

Suvirinamumas: 6061 yra vienas iš nedaugelio aukštesnio stiprumo aliuminio lydinių, kurie gali būti tradiciškai sulieti suvirintos ., o stipris gali sumažėti po suvirinimo, jis gali būti optimizuotas pasirinkus tinkamą užpildo vielos ir suvirinimo procesus .

Liekamasis stresas: Užšalę 6061 kaltinimai turi liekamąjį stresą; T651/T652 procedūros veiksmingai sumažina šį . apdirbimo metu, kad būtų kuo labiau sumažintos iškraipymai {., turėtų būti naudojamos tokios strategijos kaip simetriškas apdirbimas ir kelių dažnių seklūs pjūviai.

Paviršiaus apdorojimas:

Anodavimas: II tipo (sieros) arba III tipo (kietas) anodavimas suteikia atsparumą nusidėvėjimui, atsparumui korozijai ir estetiniam patrauklumui .

Konversijos dangos: Chromato arba chromo konversijos dangos yra dažų pradmenys .

Dangos: Taikoma dėl konkrečių apsaugos reikalavimų .

6061 lydinys garsėja dėl puikaus atsparumo korozijai, ypač atmosferos ir jūrinėje aplinkoje .

Korozijos apsaugos strategijos:

Lydinio ir santūrumo pasirinkimas: 6061- T6 Timets pati suteikia puikų atsparumą korozijai, ypač prieš SCC ir eksfoliacijos koroziją .

Paviršiaus apdorojimas:

Anodavimas: Labiausiai paplitęs apsaugos metodas, formuojantis tankią oksido plėvelę, kuri padidina atsparumą korozijai ir susidėvėjimui .

Cheminės konversijos dangos: Tarnaukite kaip geri dažai ar klijai . pradmenys

Dangos sistemos: Aukštos kokybės dangos gali būti pritaikytos ypač atšiauriose aplinkose .

Galvaninis korozijos valdymas: Kai liečiasi su nesuderinamais metalais, turi būti naudojamos izoliacijos priemonės, tokios kaip dangos ar tarpinės

Fizinės 6061 didelio skersmens storio sienelių suklastotų žiedų savybės yra labai svarbios kuriant dideles struktūras .

Dizaino aspektai:

Stiprumo ir svorio santykis: 6061 siūlo gerą stiprumo ir svorio santykį, tinkantį konstrukcijoms, kurioms reikalingas lengvumas, bet ne aukštas laipsnis .

Paprastas gaminimas: Geras apdirbamumas ir suvirinamumas sumažina gamybos sudėtingumą ir kainą .

Atsparumas korozijai: Dėl puikaus atsparumo korozijai jis tinka įvairioms lauko ir korozinėms aplinkoms .

Ekonominis efektyvumas: 6061 yra ekonomiškesnis, palyginti su didesnio stiprumo lydiniais .

Darbinė temperatūra: Kaip ir visi aliuminio lydiniai, 6061 nėra atspari aukštai temperatūrai; Rekomenduojama darbo temperatūra yra mažesnė nei 150 laipsnių .

Kokybės kontrolė 6061 didelio skersmens storio sienelių suklastotos žiedai yra esminis aspektas, užtikrinantis jų našumą ir patikimumą .

Standartinės bandymo procedūros:

Žaliavos sertifikavimas: Cheminės sudėties analizė, siekiant užtikrinti AMS, ASTM ir tt atitiktį . ir atsekamumui .

Lydymosi ir kalimo proceso valdymas: Stebėjimo temperatūra, deformacijos kiekis, siekiant užtikrinti vienodą ir tankią vidinę struktūrą .

Terminio apdorojimo proceso stebėjimas: Krosnies temperatūros vienodumas, tirpalo gesinimas, senėjimo kreivė ir tt .

Cheminės sudėties analizė: Leginių elementų ir priemaišų turinio patikrinimas .

Mechaninis turto bandymas:

Tempimo bandymai: Mėginiai, paimti radialiniame, tangentiniame/apskritimo ir ašinėse kryptys, skirtos išbandyti UT, YS, El .

Kietumo tikrinimas: Kelių taškų matavimai, skirti įvertinti vienodumą .

Poveikio bandymas: Jei reikia .

Neardomųjų bandymų (NDT):

Ultragarsinis bandymas: Tūrinis viso žiedo patikrinimas, kad būtų galima aptikti vidinius defektus .

Skverbimosi bandymai: Nustato paviršiaus laužymo defektus .

Eddy dabartinis testavimas: Nustato paviršiaus ir beveik paviršiaus defektus .

Mikrostruktūrinė analizė: Metalografinis tyrimas, skirtas įvertinti grūdų dydį, grūdų srautą, perkristalinimo laipsnį, nusodinimo pasiskirstymą, defektų tipus ir tt .

Matmenų ir paviršiaus kokybės patikrinimas: Tikslūs matavimai naudojant CMM, profilometrą ir tt .

Standartai ir pažymėjimai:

Atitinka ASTM B247 (aliuminio lydinio kaltinimus), AMS 4117 (6061- T6 FOWLYS), ISO, EN, GB/T ir kiti pramonės standartai .

Kokybės valdymo sistemos sertifikatai: ISO 9001.

EN 10204 3 tipas . 1 gali būti pateiktos Medžiagos bandymo ataskaitos.

6061 Didelio skersmens storos sienos aliuminio suklastoti žiedai yra plačiai naudojami įvairiuose pramoniniuose sektoriuose dėl jų puikaus bendro našumo ir ekonominio efektyvumo .

Pirminės taikymo sritys:

Aviacijos ir kosmoso pagalbinės struktūros: Nekritinių orlaivių konstrukciniai komponentai, variklio periferinės įrangos žiedai, aviacijos ir kosmoso žemės palaikymo įranga .

Jūrų ir jūrų inžinerija: Didelė laivų denio įranga, neužkraunamos konstrukcijos jūroje

Bendrosios mašinos ir įranga: Dideli siurblių korpusai, kompresoriaus korpusai, variklio laikikliai, flanšai, jungtys, apkrovos laikantys rėmai ir tt .

Geležinkelio tranzitas: Traukinio kėbulo jungiamieji komponentai, nekritinės netikros dalys, bėgių įranga .

Automobilių pramonė: Dideli komponentai, sunkvežimių ratai, važiuoklės dalys ir tt ., norint sumažinti svorio mažinimą .

Statybos ir konstrukcijos inžinerija: Didelės santvaros jungtys, dekoratyvinės konstrukcijos, tilto komponentai .

Projektavimo pranašumai:

Geras stiprumo ir svorio santykis: Suteikia pakankamai stiprumo daugumai struktūrinių programų, tuo pačiu pasiekiant lengvą .

Puikus atsparumas korozijai: Gerai veikia atmosferos ir jūrinės aplinkos, ypač nejautri SCC .

Aukščiausias suvirinamumas ir apdirbamumas: Žymiai sumažina gamybos sudėtingumą ir sąnaudas, palengvindamas vėlesnį apdorojimą ir surinkimą .

Aukštas kietumas: Geras kietumas kambario temperatūroje, o ne linkęs į trapų lūžių .

Ekonominis efektyvumas: Mažesnės žaliavos ir apdorojimo išlaidos, palyginti su aukštesnio našumo lydiniais .

Matmenų stabilumas: T651/T652 Temperiai veiksmingai kontroliuoja apdirbimo iškraipymus .

Dizaino apribojimai:

Stiprumo apribojimai: Jo stiprumas nėra palyginamas su ypač aukšto stiprumo lydiniais, tokiais kaip 2xxx ar 7xxx serija, todėl jis netinkamas kritinėms apkrovos laikančioms struktūroms, kurioms reikalingas galutinis stiprumas .

Aukštos temperatūros našumas: Dažnas aliuminio lydinių apribojimas; Ilgalaikė veikimo temperatūra yra tik mažesnė nei 150 laipsnių .

Nuovargio stiprumas: Mažesnis nuovargio stiprumas, palyginti su 7xxx serijomis, netinka ekstremalioms ciklinėms apkrovos aplinkai .

Ekonominiai ir tvarumo aspektai:

Bendra gyvavimo ciklo kaina: Mažesnės pradinės išlaidos ir geros techninės priežiūros našumas daro ją labai ekonomišką daugelyje programų .

Medžiagos panaudojimas: Kalimo procesas padeda pagerinti medžiagų panaudojimą .

Draugiškumas aplinkai: Aliuminis yra labai perdirbama medžiaga, suderinanti su tvariais vystymosi principais; Lengvėjimas taip pat prisideda prie energijos suvartojimo mažinimo .
