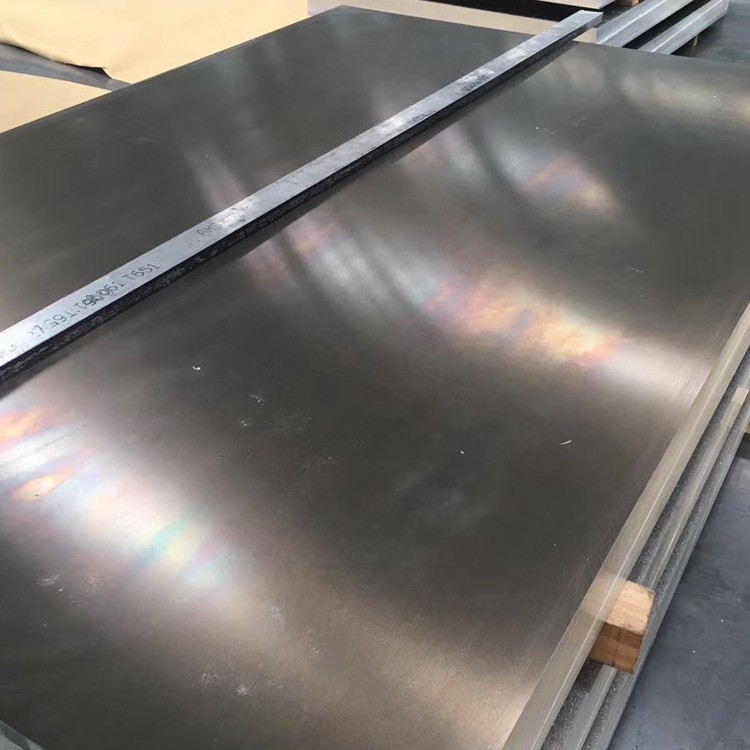

5083 H116 aliuminio plokštė

Tai yra plačiausiai naudojamas anti rūdžių aliuminio lydinys, turintis didelį stiprumą, ypač atsparumo nuovargiui: didelis plastiškumas ir atsparumas korozijai, negali būti sustiprintas termiškai apdorojant, gerą plastiškumą pusiau šalto darbo kietėjimo metu, mažą plastiškumą šalto darbo metu, gerą atsparumą korozijai, geram suvirinamumui, prastai apjuosti ir gali būti poliruotas .}.

Siųsti užklausą

1. Medžiagos sudėtis ir gamybos procesas

5083 Aliuminio lydinys (ASTM B209, EN 485, AMS 4027) yra ne šilkinis gydomas Al-Mg lydinys, skirtas dideliam atsparumui korozijai ir suvirinamumui ..

Lydinio chemija:

Magnis (mg): 4.0-4.9% (kieto tirpalo stiprinimas)

Manganas (Mn): 0.4-1.0% (grūdų tobulinimas)

Chromas (Cr): 0.05-0.25% (atsparumas korozijai)

Geležis (Fe): Mažiau arba lygi 0,40% maks.

Siliconas (SI): Mažiau arba lygus 0,40% maksimalus

Pagrindinė medžiaga:

Aliuminis (AL): didesnis arba lygus 94,5% (balansas)

Kontroliuojamos priemaišos:

Varis (Cu): mažesnis arba lygus 0,10% maks.

Cinkas (Zn): Mažiau arba lygus 0,25% maksimalus

Titanas (Ti): mažesnis arba lygus 0,15% maksimalus

Pažangus gamybos procesas:

Tiesioginis vėsos liejimas: 680-720 laipsnio lydymosi temperatūra

Homogenizacija: 550 laipsnis 8-10 valandos

Karštas riedėjimas: sumažinimas ties 400-450 laipsniu

Kontroliuojamas aušinimas: specialus aušinimo greitis<100°C/min

Stabilizacijos gydymas: 150-180 laipsnis 2-3 valandoms (H116 specifinė)

Šaltas riedėjimas: ribotas redukcija<15% for surface quality

Streso išlyginimas: įtempimo išlyginimas dėl lygumo

Sertifikuota DNV, ABS ir Lloyds registruoja jūrų standartus su visu materialiu atsekamumu .

2. H116 temperamento būsenos mechaninės savybės

Nuosavybė	Minimalus	Tipiškas	Bandymo standartas	Jūrų taikymo reikšmė
Galutinis tempimo stiprumas	275 MPA	300-340 mpa	ASTM B557	Viršija jūrų struktūros reikalavimus
Derliaus stiprumas (RP0.2)	175 MPA	215-230 mpa	ASTM B557	Išlaiko stiprumą žemoje temperatūroje
Pailgėjimas (50 mm matuoklis)	12%	16-20%	ASTM B557	Puikus formavimo lankstumas
Šlyties stiprumas	185 MPA	210-230 mpa	ASTM B831	70% tempimo stiprumo
Gniuždymo išeiga	175 MPA	200-215 mpa	ASTM E9	Korpuso struktūros vientisumas
Nuovargio stiprumas (10⁷)	120 MPa	140 MPa	ASTM E466	Pranašesnis druskos aplinkoje
Kietumas (Brinell)	75 HB	85 HB	ASTM E10	Nuoseklus per storią
Poveikio kietumas (-20 laipsnis)	25 J	30 J	ASTM E23	Arkties operacijos galimybė
Lūžio kietumas	40 mpa√m	45 mpa√m	ASTM E399	Kritinis įtrūkimų tolerancija

3. mikrostruktūros valdymas ir stabilizavimas

H116 konkretus apdorojimas:

Šaltojo darbo sumažinimas: 10-15% maksimalus

Stabilizacijos gydymas:

Temperatūra: 150-180 laipsnis

Trukmė: 2-3 valandos

Aušinimas: kontroliuojamas oro aušinimas

Tikslas:

Užkirsti kelią fazės krituliams (Al₃mg₂)

Išlaikyti atsparumą korozijai

Stabilizuokite mechanines savybes

Mikrostruktūrinės charakteristikos:

Grūdų dydis: ASTM 5-6 (40-60 μm)

Tarpmetalinės fazės:

Al₆ (Mn, Fe) dispersoidai

Smulkios fazės slopinamas

Dislokacijos tankis: 1-2 × 10¹⁰/cm²

Tekstūros: silpna riedėjimo tekstūra

Perkristalizacijos frakcija: 80-90%

Fazių pasiskirstymas: vienodas tirpiųjų tirpalų pasiskirstymas

Streso korozijos atsparumas viršija standartinę H321 nuotaiką 30-40%.

4. matmenų specifikacijos ir tolerancijos

Parametras	Standartinis diapazonas	Jūrų tolerancija	Komercinė tolerancija
Storis	3-150 mm	±0.5%	±1%
Plotis	1500-3500 mm	± 5 mm	± 15 mm
Ilgis	3000-16000 mm	+10/-0 mm	+25/-0 mm
Lygumas	N/A	3 mm/m maks	7 mm/m maks
Camberis	N/A	1 mm/m maks	5 mm/m maks
Krašto būklė	Kirptas	Apdorotas kraštas	Pjaustyta plazma
Paviršiaus šiurkštumas	1.2-2.5 μm Ra	0,8 μm Ra	3,0 μm Ra

Specialios galimybės:

Per didelės plokštelės: iki 4500 mm pločio × 20000 mm ilgio

Ultragarsinis bandymas: pilnas plokštelių nuskaitymas ASTM B209

Svorio formulė: storis (mm) × plotis (m) × ilgis (m) × 2.66=svoris (kg)

5. atsparumo korozijai našumas

Aplinka	Spektaklis	Korozijos greitis	Pramonės standartas	Apsaugos metodai
Jūrų panardinimas	Puiku	<0.001 mm/yr	ASTM G50	Nereikia
„Splash Zone“	Puiku	0.002-0.004 mm/per metus	„Norsok M001“	Anodavimas
Pramoninė atmosfera	Puiku	0.003-0.005 mm/per metus	ISO 9223	Miltelių danga
Jūros vandens kavitacija	Gerai	<0.05 mm/yr	ASTM G32	HVOF danga
Streso korozija	Puiku	Nėra SCC iš derlingumo	ASTM G47	Nereikia
Galvaninis suderinamumas	Gerai	Maža bimetalinė srovė	ISO 8081	Izoliacijos rinkiniai

Paviršiaus apdorojimo galimybės:

Jūrų klasės anodavimas: 25-50 μm

Šiluminio purškimo aliuminis (TSA): 150-300 μm

Jūrų dažų sistemos: epoksidinė/anglių deguto deriniai

Nerūdijančio plieno apvalkalas: sprogstamasis ryšys

Cheminis konvertavimas: technologijos be chromatų

6. Apdorojimo ir gamybos savybės

Operacija	Įrankio medžiaga	Rekomenduojami parametrai	Jūrų paraiškos pastabos
Pjaustymas plazmoje	Hafnium elektrodai	400-600 a, 100-250 ipm	WELD Prep Ready
Vandens pjaustymas	Granato abrazyvinis	0.8-1.2 kg/min, 300 mm/min	Nėra HAZ iškraipymo
Gręžimas	Karbido grąžtai	Vc =60-100 m/min, fn =0.15 mm/rev.	Savarankiško tepimo dizainas
Frezavimas	PCD intarpai	VC =1000-1500 m/min	Aukštas paviršiaus apdaila
Formavimas	Paspauskite stabdžius	Min spindulys 3T (t=storis)	Šaltojo formavimo galimybės

Gamybos pranašumai:

Suvialumas: puikus be pašildymo

Šaltojo darbo galimybės: iki 15% įtempimo

Remonto suvirinimas: nėra degradacijos

Formabilumas: Puikus atkaitintoje būsenoje

Šlifavimas: mažas įrankių susidėvėjimas

Poliravimas: priima veidrodžio apdailą

7. suvirinimo ir prisijungimo technologijos

Rekomenduojami suvirinimo procesai:

Dujų metalo lanko suvirinimas (GMAW):

Viela: ER5183, ER5356 arba ER5556

Ekranas: argonas arba ar/jis mišiniai

Trinties maišymo suvirinimas (FSW):

Parametrai: 600-800 rpm, 150-300 mm/min

Stiprumo santykis: 85-95% stalo metalo

Lazerio suvirinimas:

Galia: 4-8 kW pluošto lazeris

Greitis: 2.5-5 m/min

Smeigės suvirinimas:

Kondensatoriaus išleidimo tipas

Jungtinės projektavimo specifikacijos:

Užpakalinės sąnariai: 60-70 laipsnis įtrauktas kampas

Filė suvirinimas: 6 mm min. Kojos ilgis

Double-Sided Welds: Preferred for >10 mm storis

Interpaso temperatūra:<90°C maintained

8. Jūrų dizaino fizinės savybės

Nuosavybė	Vertė	Jūrų taikymo reikšmė
Tankis	2,66 g/cm³	Plūdumo skaičiavimai
Lydymosi diapazonas	570-640 laipsnis	Priešgaisrinės saugos maržos
Šilumos laidumas	117 W/m·K	Šilumokaičio programos
Elektrinis laidumas	29% IAC	Laivo lentos elektros sistemos
Specifinė šilumos talpa	900 J/kg · k	Šilumos valdymas varikliuose
Youngo modulis	70 GPA	Struktūrinis standumas
Cte (20-100 laipsnis)	23.8 ×10⁻⁶/K	Išplėtimo jungties dizainas
Magnetinis pralaidumas	1.000022	Degauso suderinamumas
Šilumos neutronų skerspjūvis	0,22 tvartai	Branduolinės jūrinės programos

9. kokybės kontrolė ir sertifikavimas

Testavimo protokolas:

Cheminė analizė: kiekvieno lydalo OES

Mechaninis bandymas: kiekviena išbandyta plokštelė

Korozijos testavimas:

ASTM G67: azoto rūgšties masės praradimo testas

ASTM G66: turto testas -fazė

„Exco“ testas pagal ASTM G34

NDT metodai:

Ultragarsinis ASTM B594 lygis a

Suvirinimo rentgenografija

Cisternų nuotėkio bandymas

Makro/mikro ekspertizavimasis: grūdų struktūros analizė

Tarptautiniai pažymėjimai:

Jūrų klasifikacijos: ABS, DNV, LR, BV

Slėgio indų kodai: ASME VIII skyrius

Jūrų standartai: „Norsok M -120/m -121

Karinės specifikacijos: MIL-DTL -24441

Tarptautiniai standartai: EN 1090 Exc3/4

Suvirinimo sertifikatai: ISO 3834-2

NACE atitiktis: MR0175/ISO 15156

10. pramoninės programos ir tvarkymas

Pirminės jūrinės programos:

Laivų korpusai ir antstatai

Jūros platformos deniai

SGD vežėjo izoliacija

Balasto vandens rezervuarai

Povandeninio slėgio korpusai

Sraigtasparnio nusileidimo deniai

Jūrų kėlimo sistemos

Gėlinimo augalų komponentai

Tvarkymo ir saugojimo protokolas:

Sandėliavimo temperatūra: 10-40 laipsnis

Drėgmės kontrolė:<60% RH

Stacking Reikalavimai:

Medienos tarpikliai kas 500 mm

Kamino aukščio riba: 1,2 metro

Paviršiaus apsauga:

UV spinduliams atsparios PE filmas

VCI popieriaus susipynimas

Kėlimo įranga:

Platus pado vakuuminiai keltuvai

Nemagnetiniai barstytuvo pluoštai

Krašto apsaugos rankovės

Transporto specifikacijos:

Jūros tinkama pakuotė

Deišotų vienetai konteineriuose

ISO konteinerių suderinamumas

Oro nepraleidžianti danga

Specializuotos lopšio sistemos

Smūgio rodikliai jautrioms dalims
